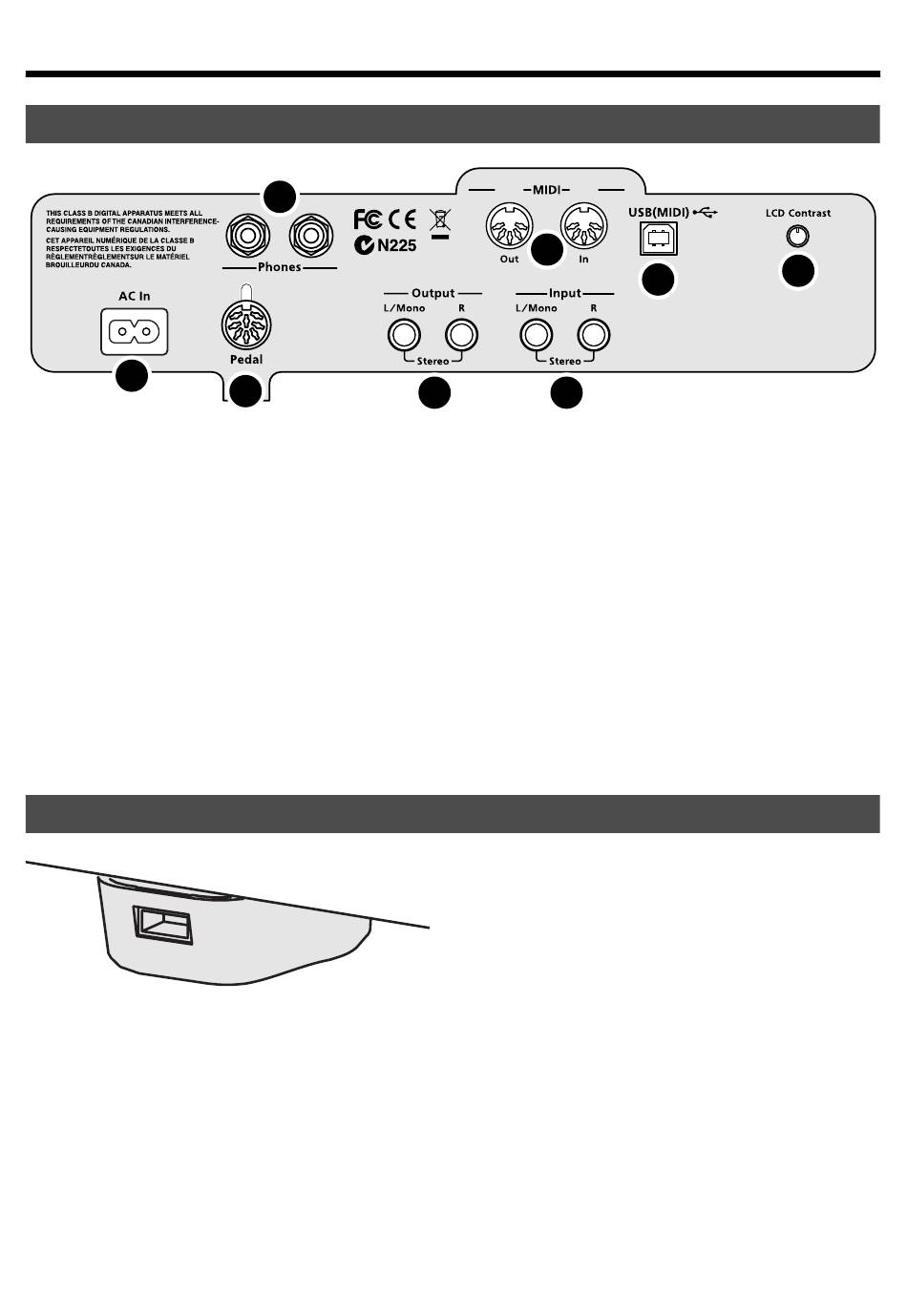

Panneau de connexion (partie inférieure gauche du RG-1)
fig.00-020
1
1
Connecteur d'alimentation AC In
Branchez ici le cordon d'alimentation fourni avec
l'appareil (p. 15).
2
Sorties casques (Phones)
Permettent le branchement de deux casques d'écoute (p. 17).
3
Connecteur des pédales
Branchez ici le cordon de liaison des pédales (p. 15).
4
Sorties (Output)
Ces sorties peuvent être reliées à un système
d'amplification pour augmenter la puissance de
diffusion de l'appareil (p. 79).
Partie inférieure droite du RG-1
fig.00-030
1
Connecteur pour mémoire externe
Permet le branchement d'une clé USB, d'un lecteur de
disquettes ou d'un lecteur CD et de lire les morceaux
(Songs) qui s'y trouvent (p. 45, p. 47).
Vous pouvez aussi utiliser une clé USB pour
sauvegarder un Song enregistré sur le RG-1 (p. 64).
En faisant pivoter l'embase vous pouvez verrouiller le
branchement de la clé ou du câble USB.
* Les lecteurs CD tirant leur alimentation de la connexion
USB ne peuvent pas être utilisés ici.
2
3
6
4
5
5
Entrées (Input)
Permettent le branchement de sources externes pour les
écouter sur les haut-parleurs du RG-1 (p. 80).
6
Prises MIDI In/Out
Permettent l'échange de données d'exécution avec une
unité MIDI externe (p. 81).
7
Connecteur USB
Permet le branchement d'un ordinateur et l'échange de
données entre lui et l'instrument (p. 82).
8
Réglage de la luminosité de l'écran
(LCD Contrast)
Permet de régler le contraste de l'écran incorporé à la
face avant de l'appareil (p. 20).
