Création d'exemples de programmes
4.1 Utilisation d'un message de texte afin de créer une horloge pour une
CPU 224
Création d'un exemple de programme
Les figures ci-après représentent un exemple de programme que vous pouvez entrer. Ce
programme utilise un message de texte pour créer une horloge avec un TD 200 et une
CPU 224. Le message de texte est créé via l'opération HTA (Convertir hexadécimal en
ASCII). Le résultat de la conversion est stocké dans la mémoire V, permettant l'affichage de
l'heure et de la date. L'affichage aura la configuration suivante :
mois-jour-année

Utilisation de l'assistant de configuration TD 200 de STEP 7-Micro/WIN

Pour créer le bloc de paramètres ainsi que les messages pour le TD 200, vous utilisez l'as-
sistant de configuration TD 200. Sélectionnez la commande de menu Outils > Assistant
TD 200... comme illustré à la figure 4-1.
Suivez les instructions données dans les pages suivantes pour créer le bloc de paramètres
du TD 200 en mémoire V. Pour passer à la boîte de dialogue suivante, cliquez sur
"Suivant>." Vous pouvez à tout moment cliquer sur le bouton "<Préc." pour revenir à une
boîte de dialogue précédente afin de vérifier ou de modifier un paramètre quelconque que
vous y avez défini.
A la fin de la procédure, cliquez sur "Fin" pour valider et enregistrer le bloc de paramètres.
Pour visualiser le bloc de paramètres configuré, vous pouvez ouvrir l'éditeur de bloc.
STEP 7-Micro/WIN - c:\microwin\project1.prj
Fichier Edition Affichage Système cible Test Outils Fenêtre ?
Assistant de configuration TD 200
TD 200

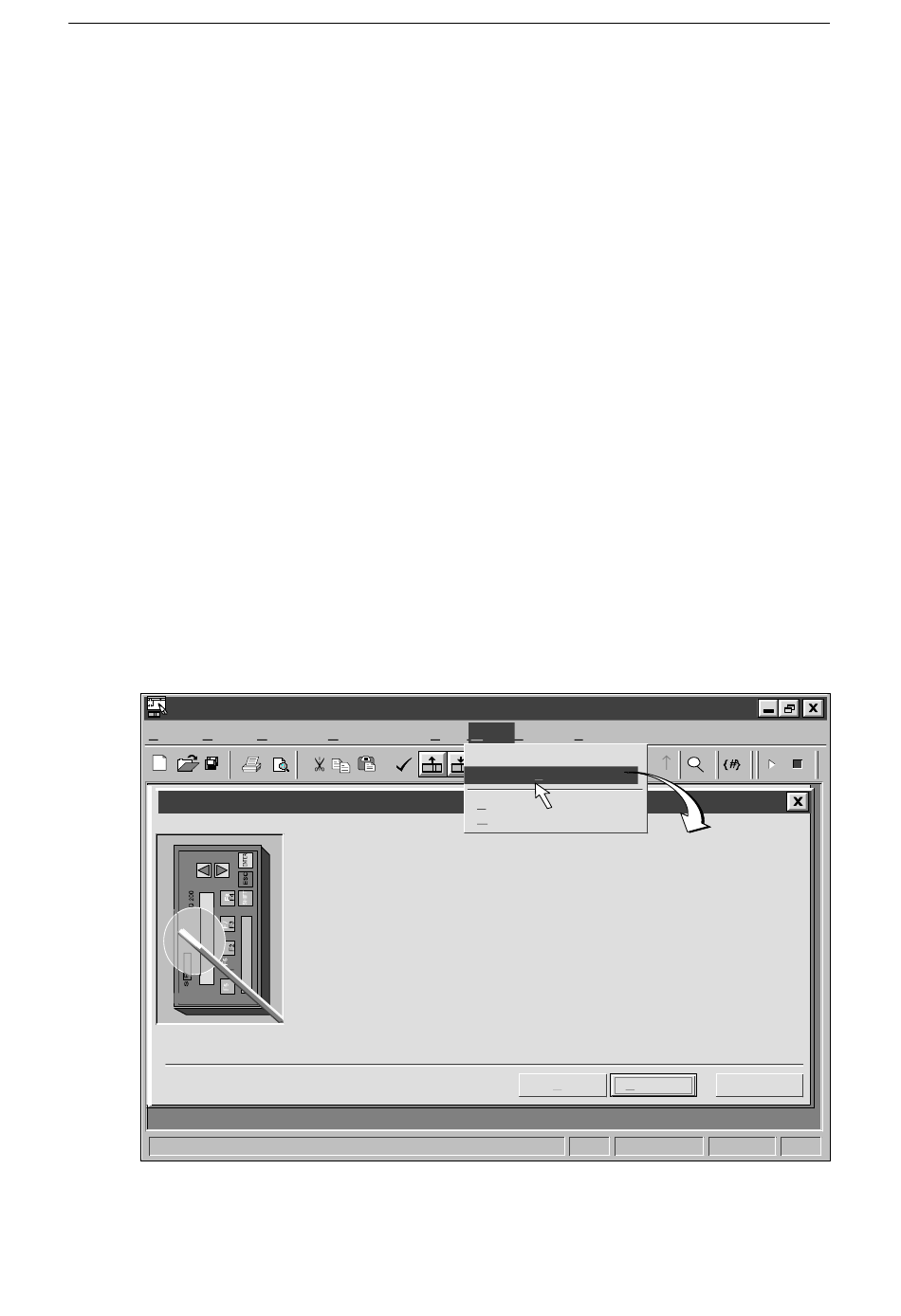

Figure 4-1 Appel de l'assistant de configuration TD 200
4-2
heure:minute:seconde
Outils
Assistant pour opérations...
Assistant TD 200...
Personnaliser...
Options...
L'assistant va vous aider à configurer des messages pour TD 200 rapidement
et facilement. Lorsque vous aurez fini, l'assistant générera le code du bloc de
données correspondant.
Cliquez sur Suivant pour commencer la configuration des messages TD 200.
A A
Z Z
< Préc. Suivant >
1, 1
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C272-01
