E.3
Avec STEP 7-Micro/WIN, version 3.1 ou plus
Procédez comme suit si vous utilisez STEP 7-Micro/WIN version 3.1 (ou plus), que la confi-
guration TD 200 existante a été créée avec une version précédente de STEP 7-Micro/WIN
(antérieure à 3.1) et que vous voulez définir un jeu de caractères de remplacement.
1. Créez la configuration TD 200 à l'aide de l'assistant TD 200 (voir paragraphe 2.1). Si
vous voulez définir un jeu de caractères de remplacement, assurez-vous que la valeur
indiquant l'adresse de début pour les bits de validation de message est supérieure d'au
moins 14 octets à l'adresse de début pour la configuration.
Si vous utilisiez la valeur par défaut 12 proposée par l'ancien assistant TD 200, changez
cette valeur en 14.
Exemple : Dans la figure E-3, l'adresse de début est 0. Ainsi, l'octet de début pour les
indicateurs de validation doit être 14.
2. Lorsque vous modifiez la valeur indiquant l'adresse de début pour les bits de validation
de message, le TD 200 lit les bits de validation de message dans une autre adresse. Re-
cherchez dans votre programme le code utilisant les bits de validation de message et
modifiez ce code afin de refléter le changement dans l'adresse de début.
Assistant de configuration TD 200
TD 200

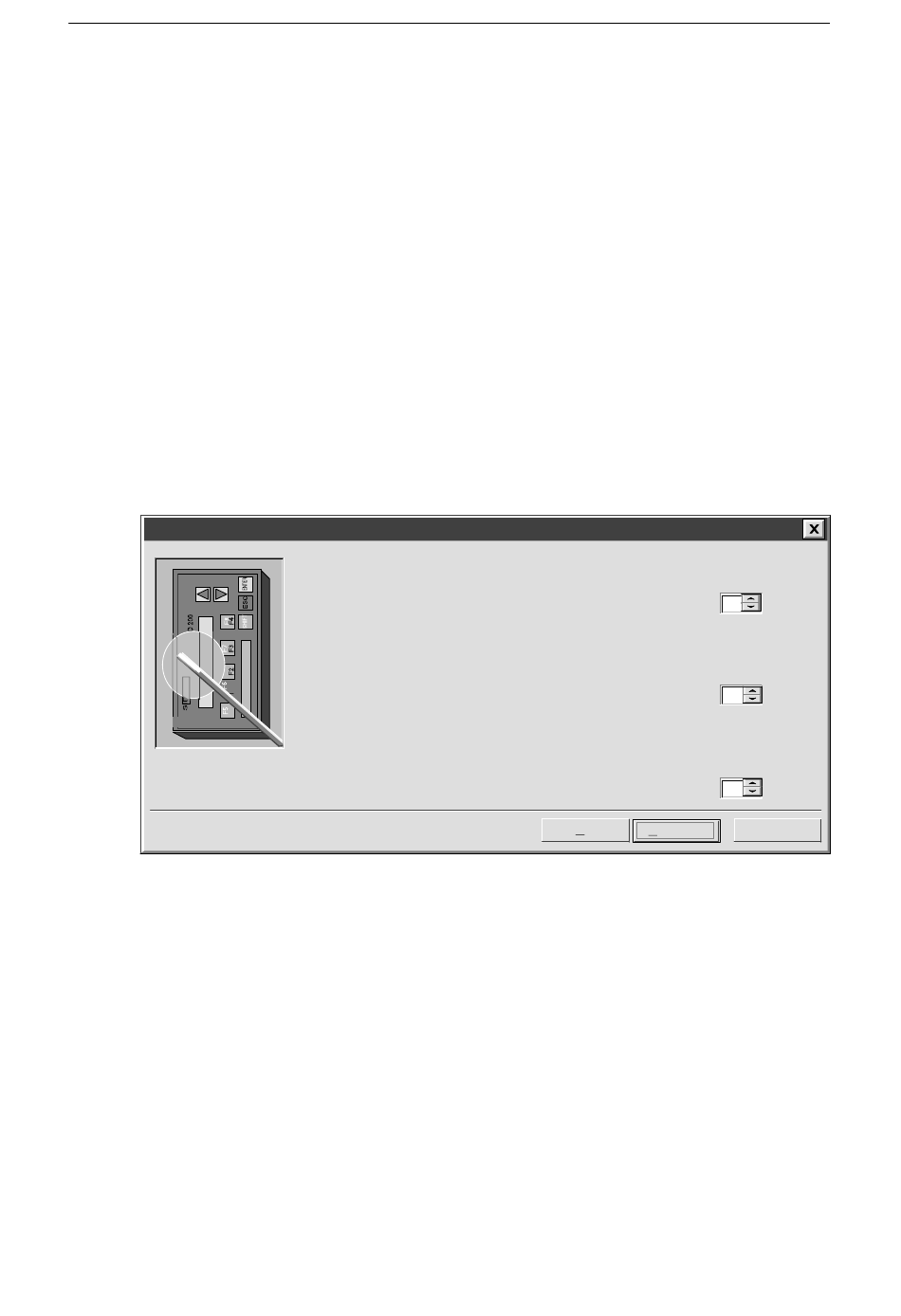

Figure E-3
Assistant TD 200 : situation de l'adresse du bloc, des indicateurs de validation et des
messages
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C272-01
Vous devez préciser où la définition de paramètres de 14 octets doit résider
dans le bloc de données. Il s'agit en général de VB0.
Octet de début pour le bloc de paramètres de 14 octets :
Vous avez défini 3 message/s nécessitant 1 octet/s pour les indicateurs de
validation de message. Vous devez maintenant préciser où les indicateurs de
validation doivent résider dans le bloc de données.
Octet de début pour indicateurs de validation :
Vous avez défini 3 message/s nécessitant 120 octets consécutifs pour les
informations de message. Vous devez indiquer où les informations de
message doivent résider dans le bloc de données.
Octet de début pour les informations de message :
Modification d'une configuration du TD 200
< Préc.
Suivant >
0
14
40
Annuler
E-5
