Présentation et installation du produit
1.2

Installation du TD 200

Découpe de la surface de montage
Pratiquez une découpe de 138 x 68 mm dans la surface de montage (DIN 43700 ;
voir figure 1-5).
Vous trouverez les dimensions externes à l'annexe A.

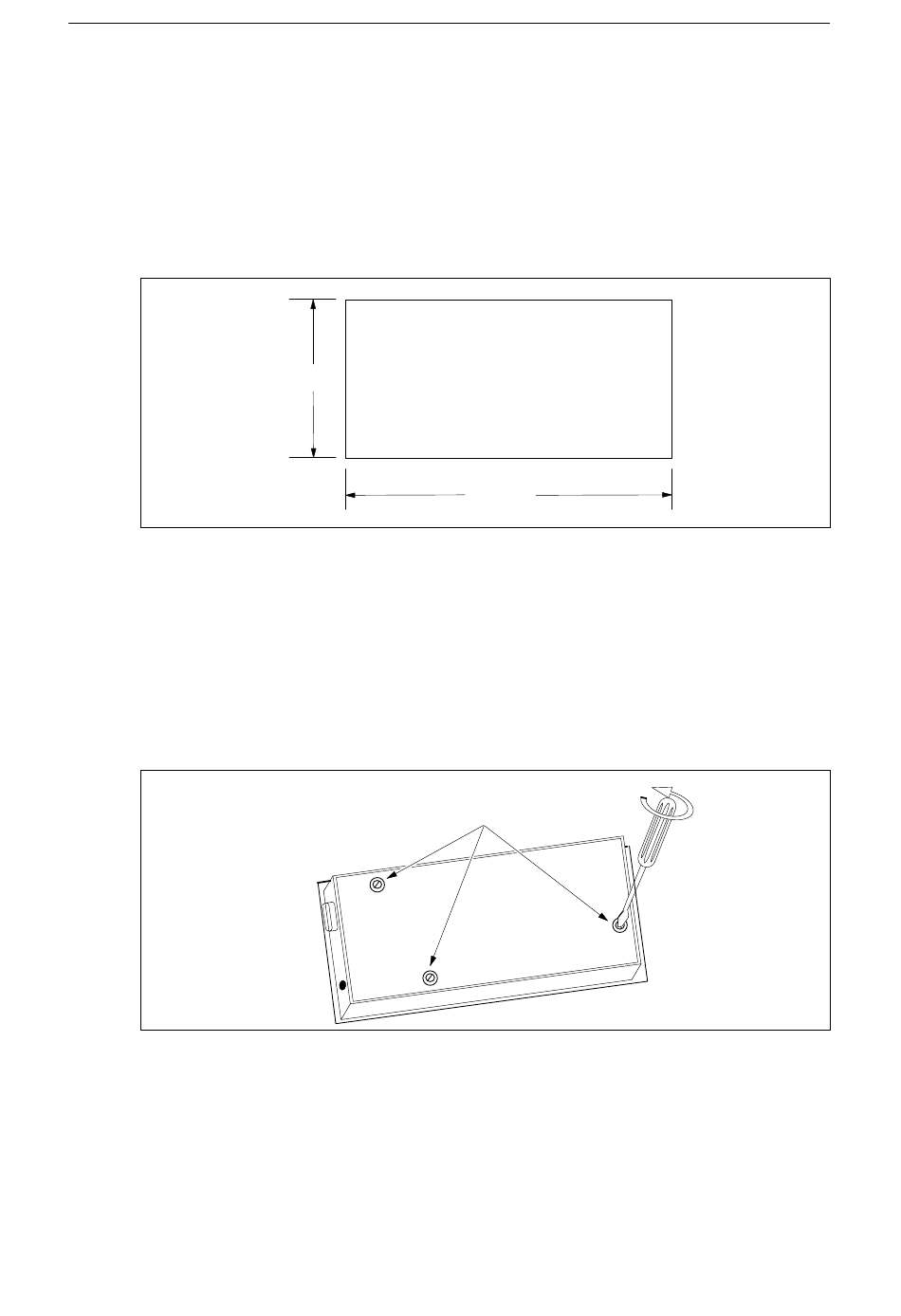

Figure 1-5 Dimensions de la découpe à pratiquer
Préparation du TD 200 en vue du montage
Préparez le TD 200 au montage en respectant les étapes suivantes.
1. Desserrez les trois vis de fixation sur la face arrière du TD 200 en vous servant d'un tour-
nevis à tête plate ou d'un tournevis Torx T8 (voir figure 1-6).
2. Déposez la face arrière du TD 200.
Figure 1-6 Desserrage des trois vis de fixation
1-6
68 mm
138 mm
Vis de
fixation
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C272-01
