1.4 Branchement d'un câble d'alimentation
L'alimentation électrique du TD 200 peut se faire soit à partir de la CPU S7-200, soit à partir
d'une alimentation électrique externe enfichable.
Si le TD 200 est employé dans un réseau de CPU S7-200, reportez-vous à l'annexe B.
Alimentation électrique via la CPU S7-200
La figure 1-8 présente le TD 200 avec alimentation électrique par la CPU via le câble TD/
CPU. Recourez à ce type d'alimentation lorsque la distance entre le TD 200 et la CPU
S7-200 n'excède pas 2,5 mètres, la longueur du câble TD/CPU.
Alimentation électrique à partir d'une source externe
La figure 1-9 présente le TD 200 avec alimentation électrique provenant d'une source ex-
terne 24 V–. Recourez à ce type d'alimentation lorsque la distance entre le TD 200 et la
CPU S7-200 dépasse 2,5 mètres. Le TD 200 a besoin de 120 mA à 24 V– pour fonctionner.
Utilisez des composantes PROFIBUS pour la connexion de réseau si vous reliez le TD 200
à la CPU à l'aide d'un câble plus long ( 2,5 mètres). Consultez le catalogue SINEC IK10
pour plus d'informations.
Avertissement
!
N'alimentez pas le TD 200 en courant à la fois au niveau du connecteur de communication
et au niveau du connecteur d'alimentation externe. En effet, si vous le faites, le TD 200
pourrait tirer du courant à la fois de la CPU S7-200 et du connecteur d'alimentation externe.
L'alimentation en courant du TD 200 au niveau à la fois du connecteur de communication et
du connecteur d'alimentation externe peut entraîner une surchauffe de la CPU S7-200 pou-
vant endommager cette dernière.
Assurez-vous que votre câble de communication ne fournit pas de courant au TD 200 en
cas d'utilisation d'une alimentation externe (voir "Réalisation d'un câble sans alimentation
électrique du TD 200" à la page B-4 pour plus d'informations).
TD 200
SIEMENS

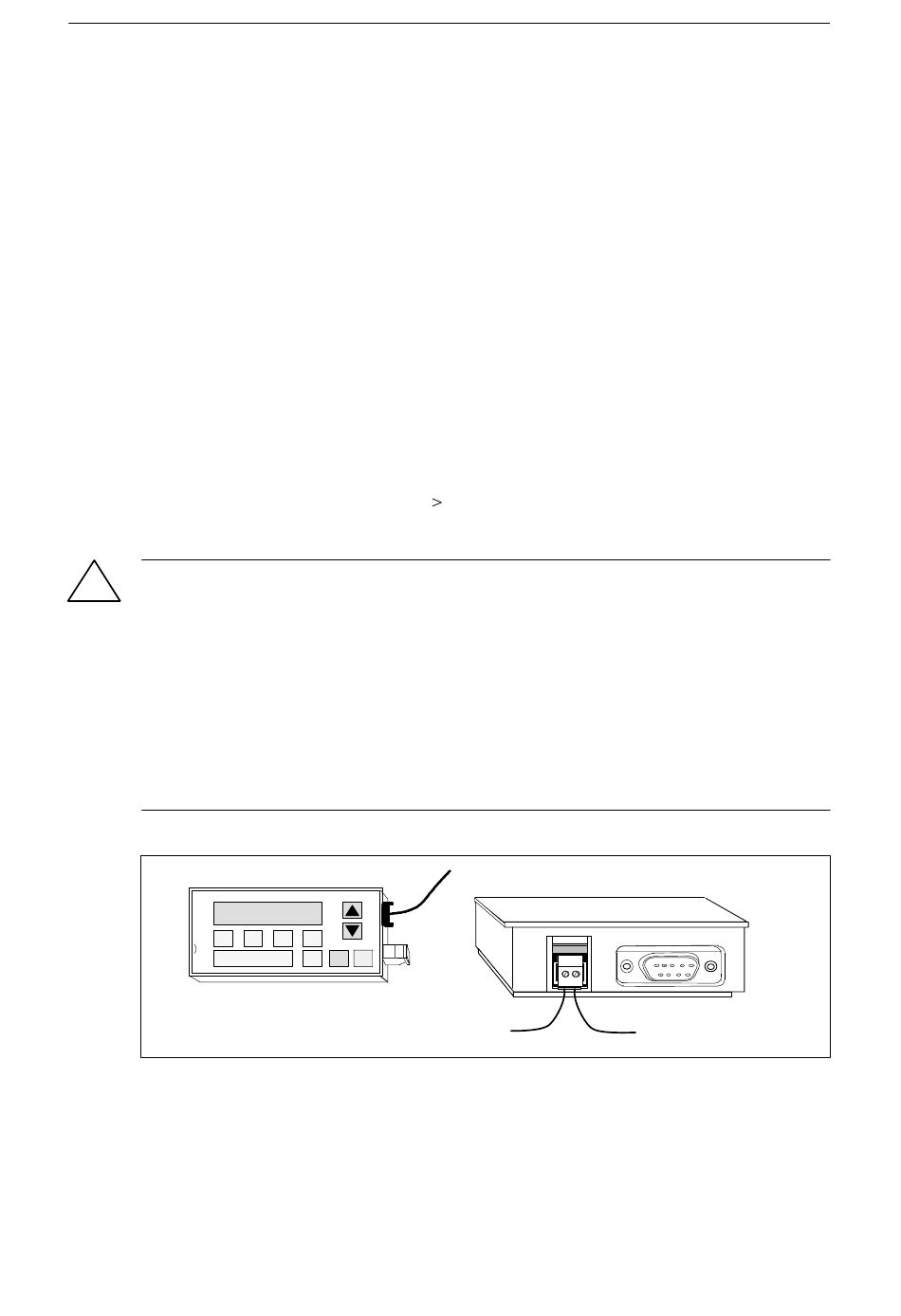

Figure 1-9 Alimentation électrique à partir d'une source externe
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C272-01
Vers la CPU
TD 200
Présentation et installation du produit
0V
+24 V–
1-9
