Paramétrage du TD 200
2.1 Démarrage de l'assistant de configuration TD 200 de
STEP 7-Micro/WIN
STEP 7-Micro/WIN dispose d'un assistant grâce auquel il est aisé de configurer le bloc de
paramètres ainsi que les messages dans la zone de mémoire de données de la CPU
S7-200. L'assistant de configuration TD 200 inscrit automatiquement le bloc de paramètres
ainsi que les textes de message dans l'éditeur de blocs de données une fois que vous avez
sélectionné les options et créé les messages. Ce bloc de données peut ensuite être chargé
dans la CPU. De plus amples informations sur le bloc de paramètres du TD 200 ainsi que
sur les formats des messages sont fournies en annexe D.
Le présent chapitre décrit la procédure permettant de créer un exemple d'application pour le
TD 200. Suivez les instructions de cet exemple afin de créer un bloc de paramètres TD 200
ainsi que trois messages à l'aide de l'assistant de configuration TD 200. Le premier mes-
sage contient exclusivement un texte. Le deuxième message contient à la fois un texte et
des données intégrées. Quant au troisième message, il s'agit d'un message de texte dont
l'opérateur doit accuser réception.
Cet exemple vous montre également comment vous servir des touches de fonction pour va-
lider un message et comment utiliser les bits de notification d'accusé de réception et les bits
de notification d'édition dans votre programme.
Pour ouvrir l'assistant, sélectionnez la commande de menu Outils > Assistant TD 200...
comme l'illustre la figure 2-1.
Pour passer d'une boîte de dialogue de l'assistant à la suivante, cliquez sur "Suivant>." Cli-
quez sur le bouton "<Préc." afin de revenir à une boîte de dialogue précédente, dans la-
quelle vous souhaitez modifier ou vérifier l'un des paramètres que vous y avez défini. Dans
la dernière boîte de dialogue, cliquez sur "Fin" pour valider le bloc de paramètres, l'enregis-
trer et quitter l'assistant.
Pour visualiser le bloc de paramètres ainsi que les messages configurés, appelez l'éditeur
de bloc de données de STEP 7-Micro/WIN.
STEP 7-Micro/WIN - c:\microwin\project1.prj
Fichier Edition Affichage Système cible Test Outils Fenêtre ?
Assistant de configuration TD 200
TD 200

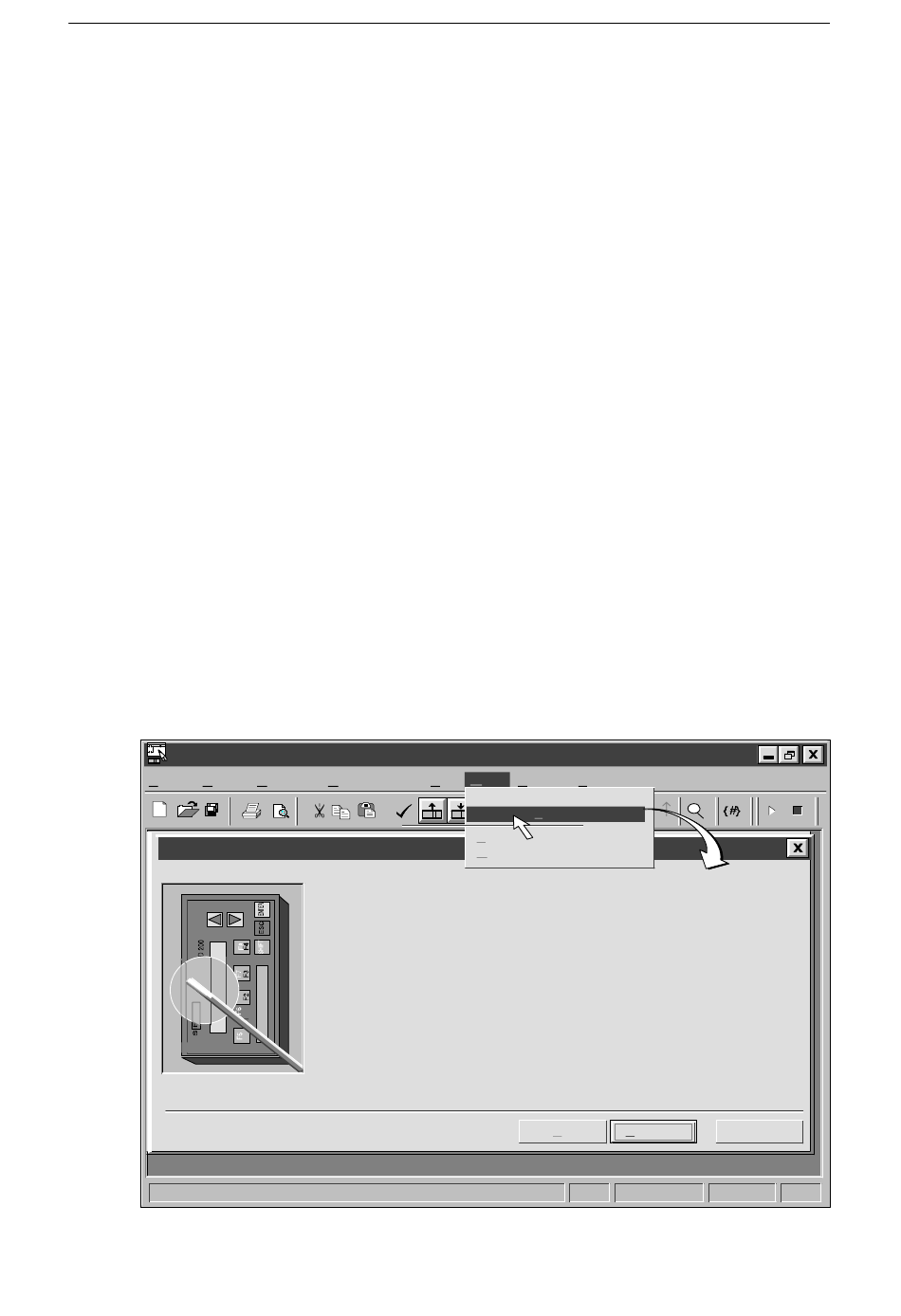

Figure 2-1 Démarrage de l'assistant de configuration TD 200
2-2
Outils
Assistant pour opérations...
Assistant TD 200...
Personnaliser...
Options...
L'assistant va vous aider à configurer des messages pour TD 200 rapidement et
facilement. Lorsque vous aurez fini, l'assistant générera le code du bloc de don-
nées correspondant.
Cliquez sur Suivant pour commencer la configuration des messages TD 200.
A A
Z Z
< Préc. Suivant >
1, 1
Afficheur TD 200, Guide de l'utilisateur
C79000-G7077-C272-01
