Paramétrage du TD 200
CONT
Réseau 1
SM0.1
MOV_B
EN
16#80 IN OUT
MOV_B
EN
0
IN OUT
Réseau 2
M0.0
MOV_B
EN
16#80
IN OUT
M0.0
R
1
Réseau 3
V114.2
V114.2
R
1
MUL_R
EN
IN1
VD116
IN2 OUT
10.00000
TRUNC
EN
IN OUT
AC0
MOV_W
EN
IN OUT
AC1
MOV_B
EN
IN OUT
16#20
Réseau 4
V158.1
V158.1
R
1
MOV_B
EN
IN OUT
16#80
Réseau 5
M0.1
MOV_B
EN
16#E0 IN OUT
M0.1
R
1
Réseau 6
M0.2
MOV_B
EN
0 IN OUT
M0.2
R
1

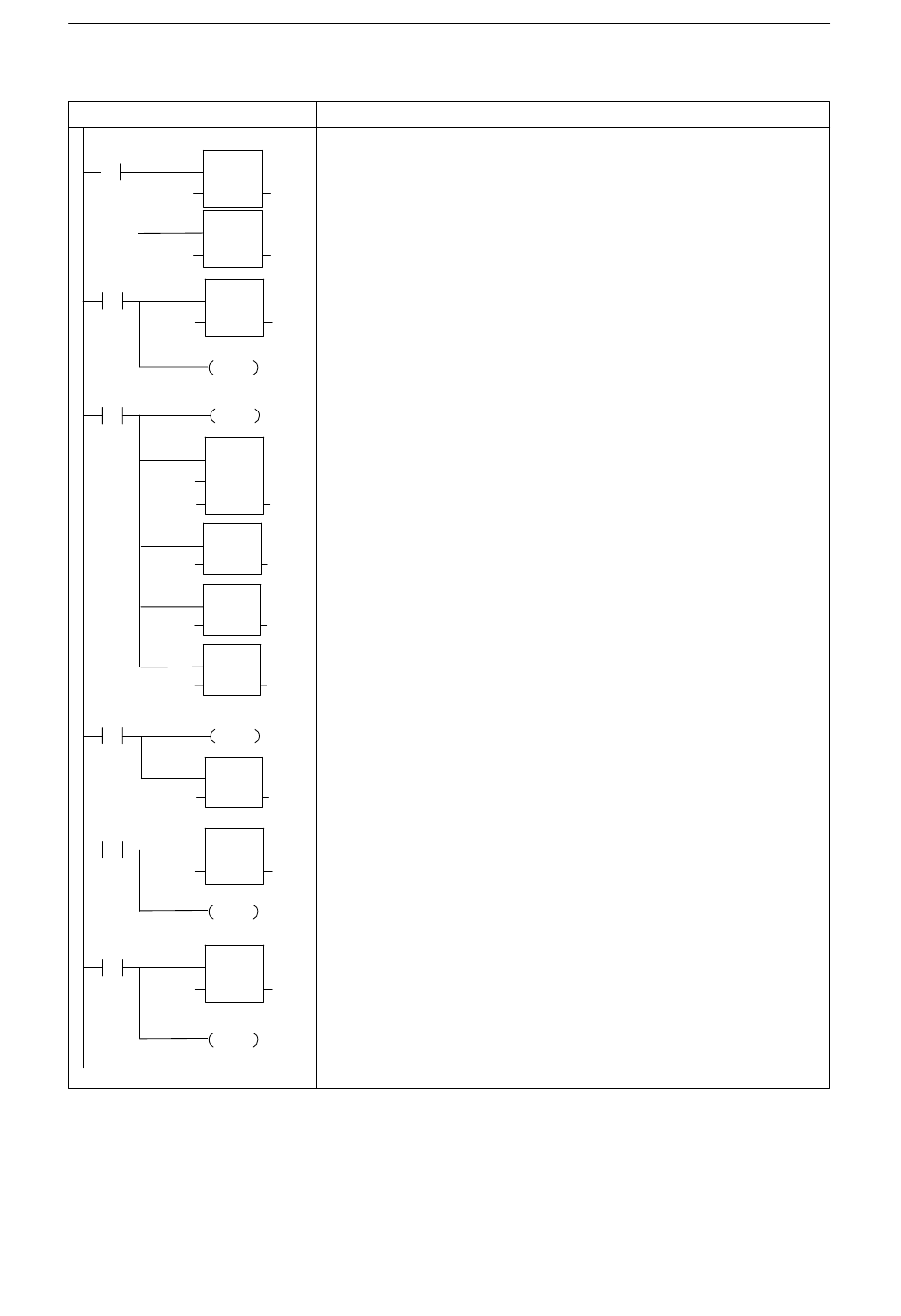

Figure 2-18 Exemple de programme dans les éditeurs CONT et LIST
2-20
NETWORK 1
LD SM0.1
MOVB 16#80, VB14
MOVB 0, MB0
VB14
NETWORK 2
LD M0.0
MOVB 16#40, VB14
MB0
R M0.0, 1
NETWORK 3
LD V114.2
R V114.2, 1
VB14
MOVR VD116, AC0
*R 10.00000, AC0
TRUNC AC0, AC1
MOVW AC1, VW98
MOVB 16#20, VB14
NETWORK 4
LD V158.1
R V158.1, 1
MOVB 16#80, VB14
NETWORK 5
AC0
LD M0.1
MOVB 16#E0, VB14
R M0.1, 1
AC1
NETWORK 6
LD M0.2
MOVB 0, VB14
R M0.2, 1
VW98
VB14
VB14
VB14
VB14
LIST
// s'il s'agit du premier cycle
// ...valider le premier message
// ...effacer tous les bits de touches de fonction
// si l'on a appuyé sur F1
// ...valider le message 2 pour l'afficher
// ...remettre à 0 le bit de mémento M de la touche F1
// si le bit d'édition de la nouvelle consigne est à 1
// ...remettre à 0 le bit d'édition
// ...transférer la valeur réelle éditée
// ...fois 10 pour la mise à l'échelle
// ...conversion en entier
// ...actualiser valeur de consigne précédente
// ...valider le message 3 pour l'afficher
// si le bit de validation du message 3 est à 1
// ...remettre à 0 le bit de validation du message 3
// ...valider le message 1 pour l'afficher
// si l'on a appuyé sur F2
// ...valider simultanément les 3 messages
// ...remettre à 0 le bit de mémento M de la touche F2
// si l'on a appuyé sur F3
// ...désactiver tous les messages
// ...remettre à 0 le bit de mémento M de la touche F3
