REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DU MAGNETRON
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le fil H.T. B et le conducteur du filament du
transformateur du magnétron.
3. Déposer la (1) vis fixant le support de châssis au
magnétron.
4. Déplacer le conduit d'admission d'air vers la gauche.
5. Déposer avec précautions les quatre (4) vis fixant le
magnétron au guide d'ondes, et soutenir le magnétron
pour enlever les vis pour éviter qu'il ne tombe.
REMPLACEMENT DU MOTEUR DE VENTILATEUR
DEPOSE
1.
EFFECTUER LES VERIFICATIONS 3D.
2.
Déposer la (1) vis fixant le filtre antiparasites au support
du châssis.
3.
Dégager le filtre antiparasites des languettes du conduit
de ventilateur.
4.
Déconnecter les fils conducteurs du conduit de ventilateur.
5.
Déposer la (1) vis fixant le support de condensateur à
la plaque arrière de la cavité du four.
6.
Dégager les languettes du support de condensateur du
conduit de ventilateur.
7.
Déposer la (1) vis fixant le conduit de ventilateur à la
plaque arrière de la cavité du four.
8.
Déposer le conduit de ventilateur du four.
9.
Déposer le conduit de ventilateur de l'arbre du moteur
de ventilateur suivant la procédure suivante.

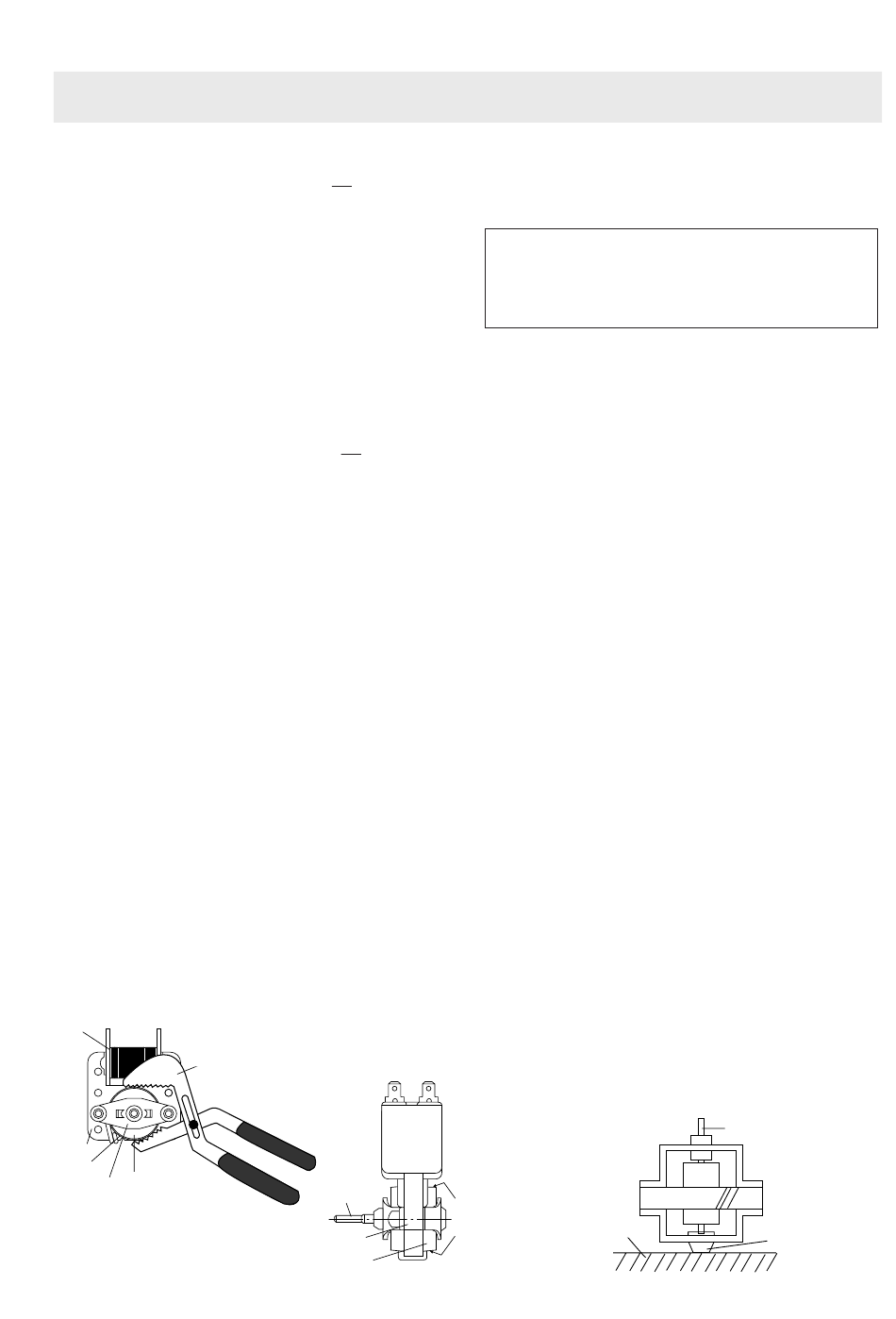

1) Tenir le bord du rotor du moteur du ventilateur en
utilisant une pince à étau.
ATTENTION:
• S'assurer que des pièces du rotor n'entrent
pas dans l'écartement entre le rotor et le stator
du moteur de ventilateur.
• Ne pas mettre la pince en contact avec la
bobine du moteur de ventilateur, parce que la
bobine risque d'être coupée ou détériorée.
• Ne pas déformer le support en utilisant les
pinces.
2) Déposer la pale du ventilateur de l'arbre du moteur
du ventilateur en tirant et tournant la pale du
ventilateur à la main.
3) Maintenant, la pale du ventilateur est dégagée.
Bobine
Coil
Groove joint pliers
Pince à étau
Stator
Stator
Gap
Ecartement
Bracket
Rotor
Rotor
Support
Vue arrière
Arbre
Shaft
These are the position
Voici les positions qui doivent
where should be
Axis
Axe
être pincées avec la pince
pinched with pliers
Stator
Stator
Rotor
Rotor
Vue latérale
26
R-871 -
6. Déposer avec précautions le magnétron du guide d'ondes
afin que l'antenne de magnétron ne soit pas accrochée
par un ojet métalique à proximité de l'antenne.
ATTENTION: LORS DU REMPLACEMENT DU
MAGNETRON, S'ASSURER QUE LA
GARNITURE R.F. EST EN PLACE ET
QUE LES VIS DU MAGNETRON SONT
FERMEMENT SERREES.
ATTENTION:
• Ne pas réutiliser la pale de ventilateur déposée
parce que le trou de fixation risque de devenir
plus grand qu'un trou standard.
10. Déposer les deux (2) vis et écrous fixant le moteur du
ventilateur au conduit du ventilateur.
11. Maintenant, le moteur du ventilateur est dégagé.
INSTALLATION
1.
Installer le moteur de ventilateur sur le conduit du
ventilateur à l'aide des deux (2) vis.
2.
Installer la pale du ventilateur à l'arbre du moteur du
ventilateur en suivant la procédure suivante.
1)
Tenir le centre du support qui supporte l'arbre du
moteur du ventilateur sur la table plate.
2)
Appliquer le verrou de vis fermement dans le trou (pour
l'arbre) de la pale de ventilateur.
3)
Installer la pale du ventilateur à l'arbre du moteur du
ventilateur en poussant la pale du ventilateur avec un
marteau à panne bombée ou un maillet en caoutchouc.
ATTENTION:
•
Ne pas donner de gros chocs à la pale de
ventilateur lorsqu'elle est installée, parce que le
support risque d'être abîmé.
•
Vérifier que la pale du ventilateur tourne normale-
ment après l'installation.
•
Vérifier que l'axe de l'arbre ne soit pas oblique.
3.
Installer le conduit de ventilateur sur la plaque arrière
de la cavité du four à l'aide de la (1) vis.
4.
Introduire les languettes du support de condensateur
dans le conduit de ventilateur.
5.
Installer le support de condensateur sur la plaque
arrière de la cavité du four à l'aide de la (1) vis.
6.
Installer le filtre antiparasites sur le conduit de ventilateur
et le support de châssis à l'aide d'une (1) vis.
7.
Rebrancher les fils conducteurs sur le moteur de ventilateur.
Table
Table
Shaft
Arbre
Center of
Centre du
bracket
support
