Sharp R-871 Manuel De Service page 41

SCHEMAS DE CABLAGE
SCHEMA
REMARQUE: CONDITION DU FOUR
PORTE FERMEE.
1.
2. TEMPS DE CUISSON ENTRE.
3. TOUCHE DE GRIL ENFONCEE UNE FOIS.
4. TOUCHE DE MISE EN MARCHE
ENFONCEE.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.

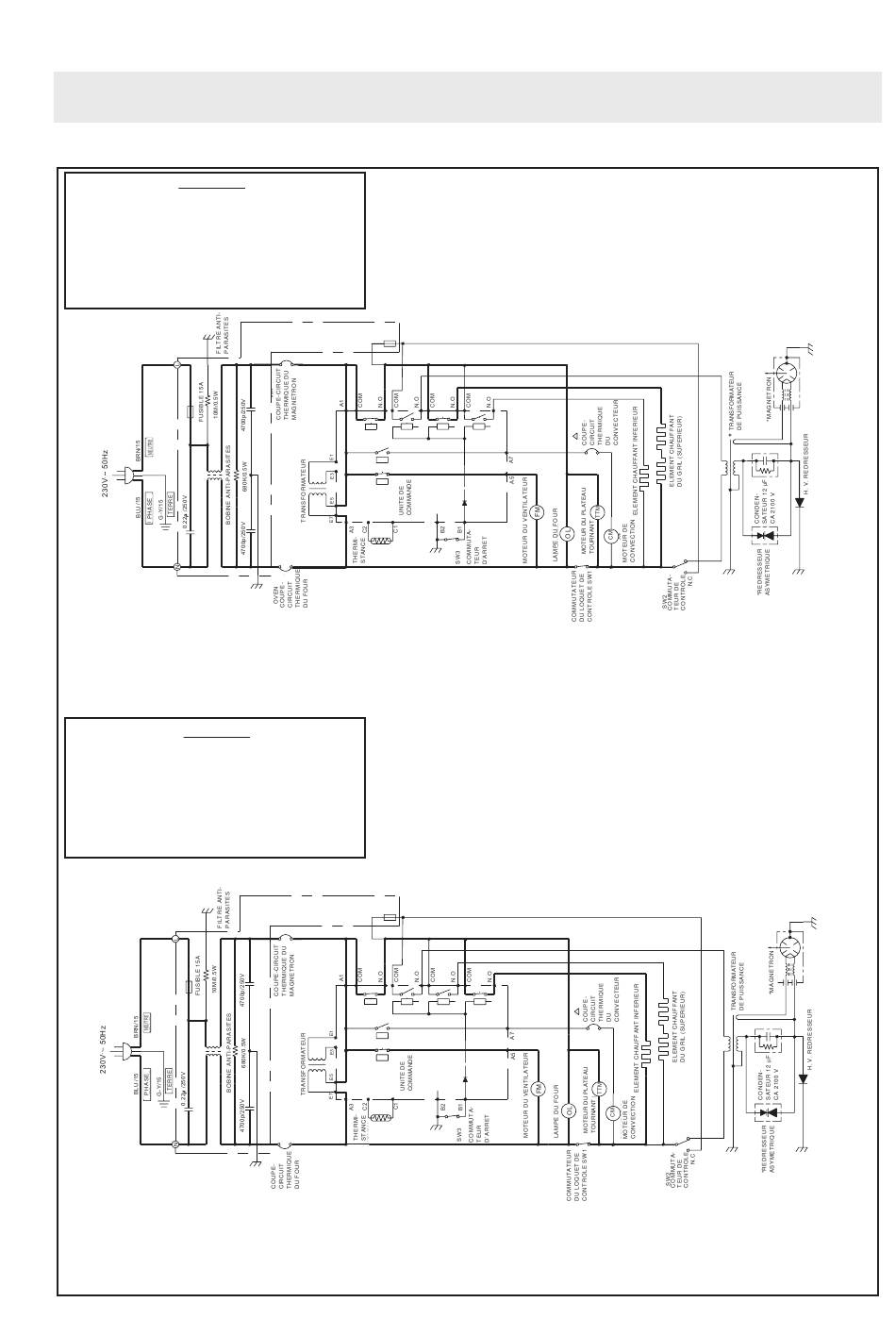

Figure O-3(a) Schéma du four - Condition de cuisson au gril (mode GRIL SUPERIEUR).
SCHEMA
REMARQUE: CONDITION DU FOUR
1. PORTE FERMEE.
TEMPS DE CUISSON ENTRE.
2.
TOUCHE DE GRIL ENFONCEE DEUX FOIS.
3.
TOUCHE DE MISE EN MARCHE
4.
ENFONCEE.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.
Figure O-3(b) Schéma du four-Condition de cuisson au gril (mode ELEMENT CHAUFFANT INFERIEUR)
FUSE
FUSIBLE
F8A
F8A
RY1 RY2 RY3 RY4
RY6
RY5 RY5
FUSIBLE
FUSE
F8A F8A
RY1 RY2 RY3 RY4
RY6
RY5 RY5
33
R-871 -
