PROCÉDURE DES TESTS
M TEST DE L'ENSEMBLE PANNEAU DES TOUCHES DE COMMANDE
Le panneau des touches de commande contient des circuits à semi-conducteurs de type LSI, CI, etc.
Par conséquent, contrairement aux fours à micro-ondes conventionnels, un entretien correct ne peut
pas être effectué avec seulement un voltmètre et un ohmmètre.
Dans ce manuel de service, l'ensemble du tableau de commande à touches est divisé en deux unités,
l'unité de commande et l'unité des touches et de bouton rotatif, et l'unité de commande est aussi divisée
en deux parties, l'unité centrale et l'unité d'alimentation, et le dépistage des pannes et le remplacement
des pièces sont décrits selon les symptômes indiqués.
1. Unité des touches et de bouton rotatif Remarque: Vérifier la connexion du ruban de l'unité des
touches avant le remplacement.
Les symptômes suivants indiquent que l'unité des touches est défectueuse. Remplacer l'unité des
touches et de bouton rotatif.
a) Lorsque les touches sont effleurées, une certaine touche ne produit aucun signal.
b) Lorsqu'une touche numérique est effleurée, deux ou plusieurs chiffres sont affichés.
c) Lorsque les touches sont effleurées, une touche ne produit parfois aucun signal.
2. Panneau de commande.
Les symptômes suivants indiquent que l'unité de commande est défectueuse. Avant de remplacer l'unité
de commande, effectuer le test de l'unité des touches et de bouton rotatif (Procédure N) pour
déterminer si l'unité de commande est défectueuse.
2-1 En relation avec les touches.
a) Lorsque les touches sont effleurées, un certain groupe de touches ne produit aucun signal.
b) Lorsque les touches sont effleurées, aucune touche ne produit de signal.
2-2 En relation avec les indicateurs.
a) Sur un certain chiffre, tous les segments ou certains d'entre eux ne s'allument pas.
b) Sur un certain chiffre, la luminosité est faible.
c) Seul un indicateur ne s'allume pas.
d) Les segments correspondants de tous les chiffres ne s'allument pas; ou ils continuent à s'allumer.
e) Un chiffre erroné apparaît.
f) Un certain groupe d'indicateurs ne s'allume pas.
g) Tous les chiffres clignotent.
2-3 Autres problèmes possibles provoqués par une unité de commande défectueuse.
a) La sonnerie ne retentit pas ou continue à retentir.
b) L'horloge ne fonctionne pas correctement.
c) Impossible d'effectuer une cuisson.
d) Une mesure correcte de la température n'est pas obtenue.
N TEST DE L'UNITE DES TOUCHES ET DE BOUTON ROTATIF
Si l'affichage n'est pas effacé lorsque la touche d'ARRET (commutateur sensitif SW13) est enfoncée,
vérifier d'abord si le faisceau des câbles assure un contact correct, vérifier si le commutateur de détection
de porte (commutateur d'arrêt) fonctionne correctement; c'est-à-dire si les contacts sont fermés lorsque
la porte est fermée et ouverts lorsque la porte est ouverte. Si le commutateur de détection de porte
(commutateur d'arrêt) est en bon état, débrancher le faisceau des câbles qui connecte l'unité des touches
et de bouton rotatif à l'unité de commande et s'assurer que le commutateur de détection de porte est fermé
(fermer la porte ou court-circuiter le connecteur de commutateur de détection de porte). Utiliser la matrice

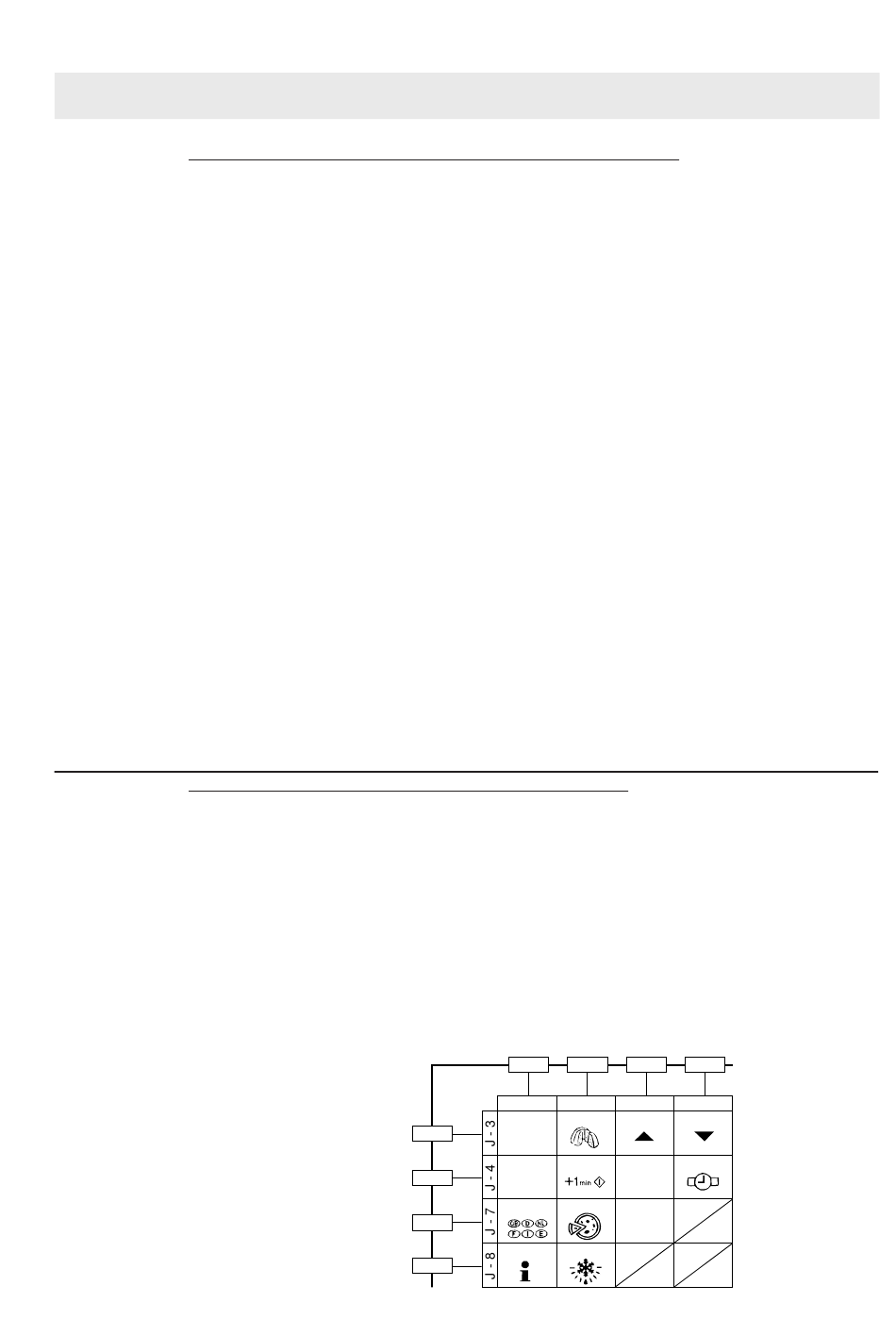

de l'unité des touches et de bouton rotatif indiquée sur le schéma du panneau de commande et placer un
cavalier entre les broches qui correspondent à la touche d'ARRET (commutateur sensitif SW13), assurant
un contact momentané. Si l'unité de commande répond en effaçant avec un signal sonore, l'unité des
touches et de bouton rotatif est défectueuse et doit être remplacée. Si l'unité de commande ne répond pas,
elle est défectueuse et doit être remplacée. Si une touche spécifique ne répond pas, la méthode ci-dessus
peut être utilisée (après l'initialisation de l'unité de commande) pour déterminer si l'unité de commande
ou l'unité des touches et de bouton rotatif est défectueuse.
