SCHEMAS DE CABLAGE
SCHEMA
REMARQUE: CONDITION DU FOUR
1. PORTE FERMEE.
2. TEMPS DE CUISSON ENTRE.
3. TOUCHE DE GRIL ENFONCEE TROIS FOIS.
TOUCHE DE MISE EN MARCHE ENFONCEE.
4.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.

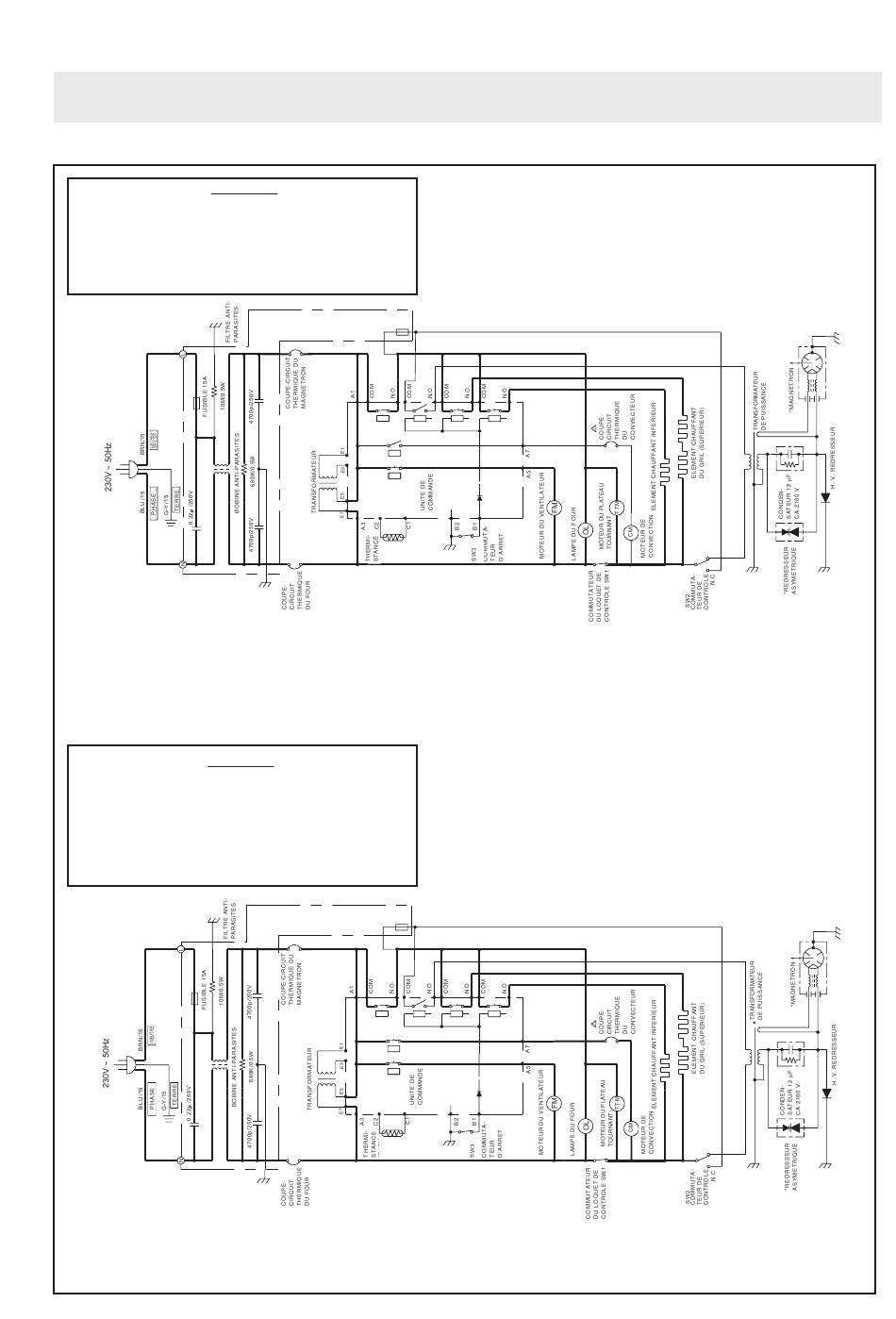

Figure O3(c). Schéma du four-Condition de cuisson au gril (mode SUPERIEUR ET INFERIEUR)
SCHEMA
REMARQUE: CONDITION DU FOUR
PORTE FERMEE.
1.
TEMPS DE CUISSON ENTRE.
2.
3. TEMPERATURE DE CONVECTION SELEC-
TIONNEE
4. TOUCHE DE MISE EN MARCHE ENFONCEE.
REMARQUE: *INDIQUE LES PIECES UTILISEES A DES TENSIONS SUPERIEURES A 250 V.
FUSIBLE FUSE
F8A F8A
RY1 RY2
RY6
RY5 RY5
FUSE
FUSIBLE
F8A
F8A
RY1 RY2
RY6
RY5 RY5
Figure O-4 Schéma du four-Condition de cuisson par convection
R-871 -
RY3 RY4
RY3 RY4
