FONCTIONS DES COMPOSANTS IMPORTANTS
REDRESSEUR ASYMETRIQUE
Le redresseur asymétrique est un dispositif à l'état solide qui
empêche au courant de passer dans les deux directions. Il
évite en outre une montée de la température du transformateur
de puissance en faisant sauter le fusible F2 F8 A lorsque le
redresseur haute tension est court-circuité.
A
D2
REDRESSEUR
ASYMMETRIC
ASYMETRIQUE
RECTIFIER
La tension nominale de pointe inverse D1 du redresseur
asymétrique est de 6 KV. La tension nominale de pointe
inverse D2 du redresseur asymétrique est de 1,7 KV. D1 et D2
du redresseur asymétrique ou du redresseur haute tension
sont court-circuités lorsque la tension de pointe inverse est
supérieure à la tension nominale de pointe inverse. (Le
processus du fusible F2 F8 A qui saute.)
1. Le redresseur haute tension est mis en court-circuit par
une des causes de cuisson ou de double cuisson aux
micro-ondes.
2. La tension de pointe inverse D2 du redresseur est
supérieure à la tension nominale de pointe inverse de 1,7
KV dans le circuit de doublage de tension.
3. D2 du redresseur est mis en court-circuit.
4. Les grands flux de courants électriques passent à travers
l'enroulement haute tension du transformateur haute tension.
5. Les grands courants électriques supérieurs à 8 A passent à
travers l'enroulement primaire du transformateur haute tension.
6. Le fusible F2 F8 A saute à cause du passage de grands
courants électriques.
7. L'alimentation au transformateur haute tension est coupée.
FILTRE ANTI-PARASITES
L'ensemble filtre anti-parasites empêche les interférences de
fréquence radio qui pourraient refouler dans le circuit électrique.
MOTEUR DU PLATEAU TOURNANT TTM
Le moteur du plateau tournant entraîne la rotation du support
tournant du plateau tournant.
MOTEUR DU VENTILATEUR FM
Le moteur du ventilateur entraîne une lame qui attire l'air frais
de l'extérieur. Cet air frais est dirigé à travers les moulinets d'air
qui entourent le magnétron et refroidit le magnétron. Cet air est
envoyé à travers la cavité du four pour éliminer la vapeur et les
vapeurs dégagées par les aliments chauffés. Il est ensuite
évacué à travers les bouches d'aération de la cavité du four.
MOTEUR DE CONVECTION CM
Le moteur de convection entraîne le ventilateur de convec-
tion et fournit l'air chauffé.
ELEMENT CHAUFFANT DU GRIL SUPERIEUR GH
L'élément chauffant du gril est prévu pour brunir l'aliment et
il est situé sur le dessus de la cavité du four.
ELEMENT CHAUFFANT DU GRIL INFERIEUR BH
L'élément chauffant du gril est prévu pour brunir l'aliment et
il est situé à la base de la cavité du four.
B
D1
HIGH VOLTAGE RECTIFIER
REDRESSEUR HAUTE TENSION
C
R-871 -
SYSTEME DE CUISSON PAR CONVECTION
Ce four est conçu avec un système de chauffage d'air chaud
où l'aliment est chauffé par circulation forcée de l'air chaud
produit par les éléments chauffants des grils.
L'air chauffé par les éléments chauffants des grils est circulé
à travers le passage de convection fourni sur le coffret
extérieur de la cavité du four par le ventilateur de convection
entraîné par le moteur de convection. Il est ensuite circulé à
l'intérieur du four à travers les trous de ventilation situés à
l'arrière du four. Ensuite, l'air chaud chauffe l'aliment sur le
plateau tournant et quitte la cavité du four à travers l'orifice
dans la paroi arrière de la cavité du four.
De cette manière, l'air chaud circule à l'intérieur de la cavité
du four pour élever la température et en même temps, il entre
en contact avec l'aliment en cours de cuisson.
Lorsque la température à l'intérieur de la cavité du four
atteint la température sélectionnée, les éléments chauffants
sont désactivés. Lorsque la température à l'intérieur de la
cavité du four descend en-dessous de la température
sélectionnée, les éléments chauffants sont à nouveau activés.
De cette manière, l'intérieur de la cavité du four est maintenu
approximativement à la température sélectionnée.
Lorsque le temps de convection atteint "0", les éléments
chauffants sont désactivés et le ventilateur de convection
s'arrête de fonctionner et le four est coupé. A haute
température (supérieure à 104°C), le moteur du ventilateur
continue à tourner. Le moteur du ventilateur est coupé
automatiquement à basse température (inférieure à 104°C).
Door
Porte
Oven Cavity
Cavité du four
Turntable
Moteur du
Motor
plateau
Insulator
Isolateur
tournant

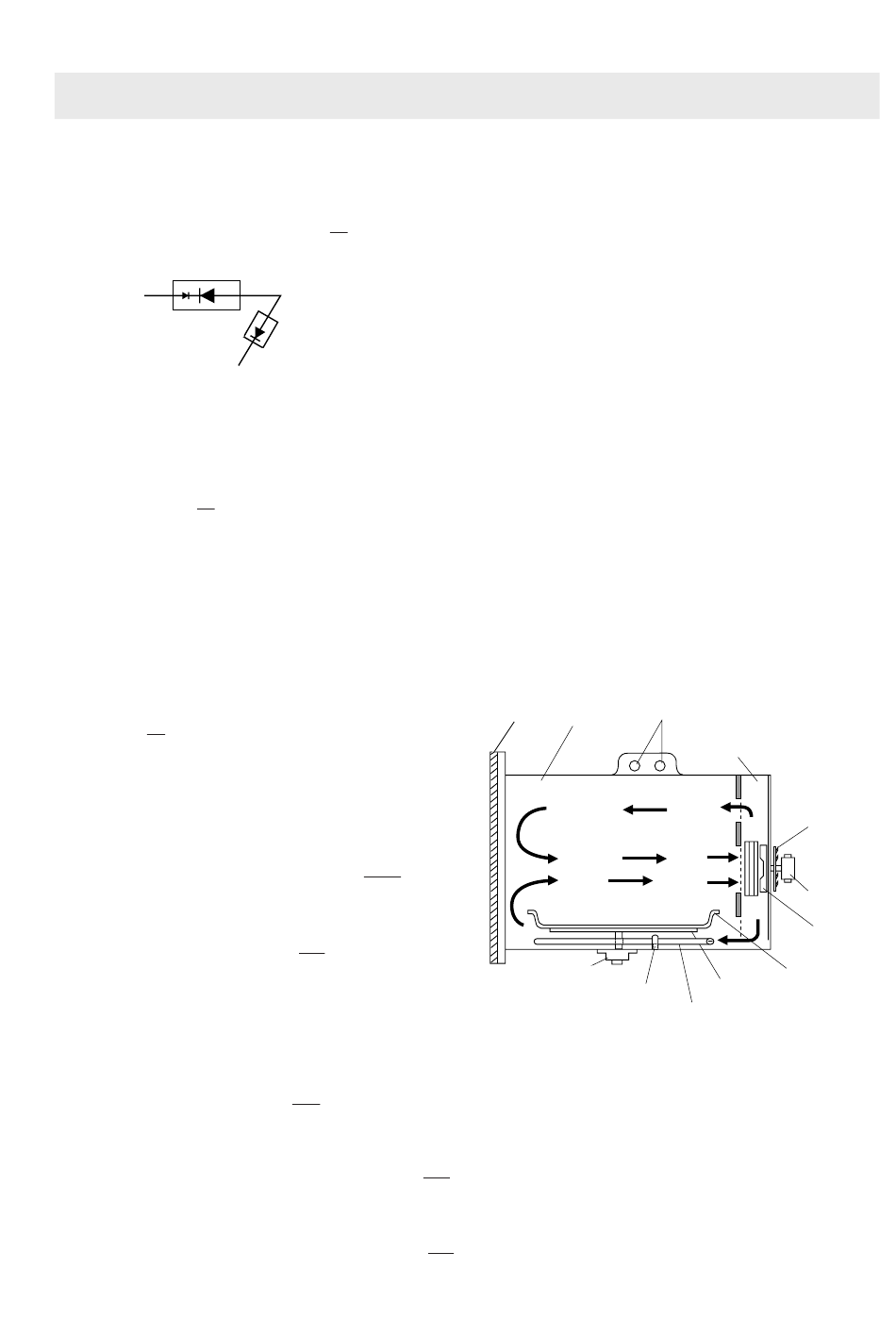

Figure D-2. Système de cuisson par convection
8
Grill Heating
Elément chauffant du gril
Elements
Convection
Passage de
Passage
convection
Ventilateur
Auxiliary
auxiliaire
Fan
Moteur de
Convection
convection
Motor
Ventilateur
Convection
de
Fan
convection
Turntable
Plateau tournant
Roller Stay
Support de
plateau tournant
Bottom
Elément
Heater
chauffant
Element
inférieur
