REMPLACEMENT DES COMPOSANTS ET PROCEDURE DE REGLAGE
DEPOSE DE L'ELEMENT CHAUFFANT INFERIEUR
1. EFFECTUER LES VERIFICATIONS 3D.
2. Débrancher le conduit du ventilateur de la cavité du four,
en se reportant à "REMPLACEMENT DU MOTEUR DE
VENTILATEUR".
3. Déconnecter les fils conducteurs de l'élément chauffant
inférieur.
DEPOSE DE L'ENSEMBLE D'ELEMENT CHAUFFANT DU GRIL
1. EFFECTUER LES VERIFICATIONS 3D
2. Débrancher les fils conducteurs allant vers l'élément
chauffant du gril.
3. Déposer les deux (2) vis fixant l'ensemble du conduit
d'évacuation à la cavité du four.
4. Enfoncer les deux languettes fixant l'élément chauffant
du gril à la cavité du four.
1. EFFECTUER LES VERIFICATIONS 3D
2. Déposer l'ensemble de panneau de commande, en se
reportant à "DEPOSE DU PANNEAU DE COMMANDE".
3. Débrancher les fils de tous les commutateurs.
4. Déposer les deux (2) vis fixant le crochet de loquet à la
cavité du four.
5. Déposer le crochet de loquet.
6. Appuyer légèrement sur la languette de retenue et déposer
le commutateur.
REGLAGE DU COMMUTATEUR DU LOQUET DE
CONTROLE, DU COMMUTATEUR D'ARRET
ET DU COMMUTATEUR DE CONTROLE
Si le commutateur du loquet de contrôle, le commutateur d'arrêt et
le commutateur de contrôle ne fonctionnent pas correctement à
cause d'un mauvais réglage, l'ajustement suivant doit être effectué.
1. EFFECTUER LES VERIFICATIONS 3D
2. Desserrer les deux (2) vis fixant le crochet de loquet à la
bride de la cavité avant du four.
3. La porte étant fermée, ajuster le crochet du loquet en le
déplaçant en avant et en arrière, du haut vers le bas. Le jeu
d'entrée et de sortie de la porte permis par le crochet de
loquet doit être inférieur à 0,5 mm. La position horizontale
du crochet de loquet supérieur et du crochet de loquet
inférieur doit être placée à l'endroit où les têtes de loquet
ont enfoncé les thermosondes du commutateur de contrôle
avec la porte fermée. La position verticale du crochet de
loquet doit être placée à l'endroit où la tête du loquet a
enfoncé les thermosondes du commutateur du loquet de
contrôle et du commutateur d'arrêt avec la porte fermée.
4. Fixer les vis fermement.
5. Veiller à ce que tous les commutateurs fonctionnent. Si la tête
de loquet n'a pas poussé les thermosondes du commutateur
de contrôle avec la porte fermée, ajuster la position du crochet
de loquet. A ce moment, la tête de loquet doit avoir enfoncé
les thermosondes du commutateur de loquet de contrôle et du
commutateur d'arrêt. Si la tête de loquet n'a pas enfoncé les
thermosondes du commutateur de loquet de contrôle et du
commutateur d'arrêt avec la porte fermée, desserrer les deux
(2) vis fixant le crochet de loquet à la bride avant de la cavité
du four et ajuster la position du crochet de loquet.
Après le réglage, vérifier les points suivants:
1. Le jeu d'entrée et de sortie reste inférieur à 0,5 mm lorsque
la porte est fermée et verrouillée. Vérifier d'abord la position
du crochet de loquet, en enfonçant et tirant la partie supérieure
de la porte vers la face du four. Ensuite, vérifier la position
du crochet de loquet inférieur, en enfonçant et tirant la partie
4. Déposer les deux (2) écrous fixant l'élément chauffant
inférieur à la paroi droite de la cavité du four.
5. Déposer les deux (2) écrous fixant l'élément chauffant
inférieur au couvercle d'élément chauffant avec le ressort
étanche à la chaleur à la paroi gauche de la cavité du four.
6. Déposer l'élément chauffant inférieur de la cavité du four.
5. Dégager l'ensemble d'élément chauffant du gril de la
cavité du four en faisant glisser le couvercle.
6. Maintenant, l'ensemble d'élément chauffant du gril est
dégagé.
inférieure de la porte vers la face du four. Les deux résultats
(de jeu de la porte) doivent être inférieurs à 0,5 mm.
2. Le commutateur du loquet de contrôle coupe le circuit
avant que la porte puisse être ouverte.
3. Les contacts du commutateur de contrôle (COM-NC) se ferment
lorsque la porte est ouverte et les contacts du commutateur du
loquet de contrôle de (COM-NO) s'ouvrent et les contacts de
(COM-NC) se ferment lorsque la porte est ouverte.
4. Réinstaller le boîtier extérieur et vérifier les fuites de
micro-ondes autour de la porte en utilisant un appareil de
contrôle de micro-ondes agréé. (Se reporter à la procédure
de mesure des micro-ondes.)

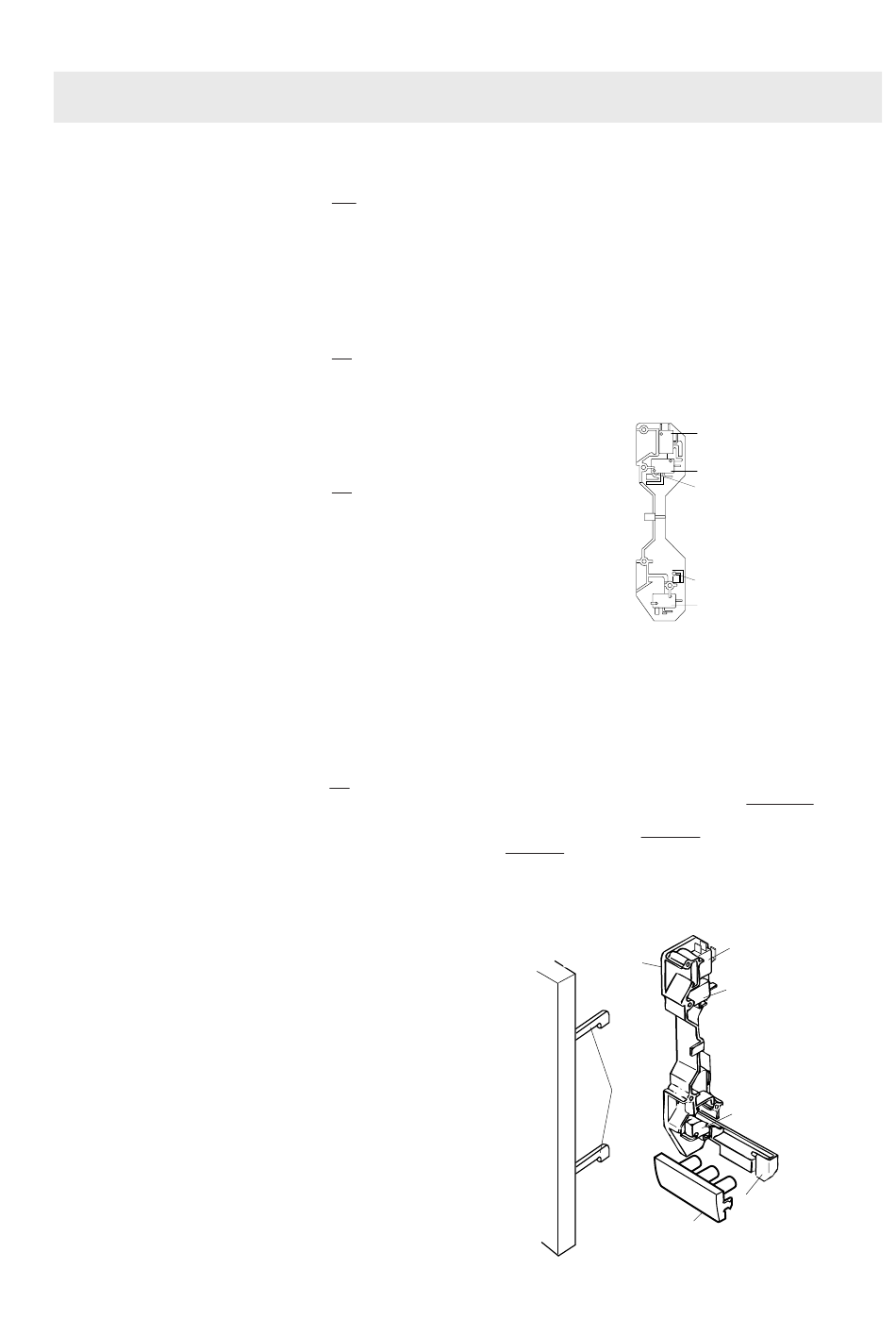

CROCHET DE LOQUET
Figure C-5. Réglage des commutateurs
28
R-871 -
COMMUTATEUR DE
MONITOR SWITCH
CONTROLE
1ST LATCH SWITCH
COMMUTATEUR DU
TAB
LOQUET DE CONTROLE
Ergot
TAB
STOP SWITCH
COMMUTATEUR D'ARRET
Figure C-5 Commutateurs
MONITOR
COMMUTATEUR
SWITCH
DE CONTROLE
LATCH HOOK
COMMUTATEUR DU
MONITORED LATCH
HOQUET DE CONTRÔLE
SWITCH
LATCH
TETES DE
HEADS
LOQUETS
COMMUTATEUR
STOP SWITCH
D'ARRET
DOOR OPEN BUTTON
TOUCHE D'OUVERTURE
DE LA PORTE
OPEN LEVER
LEVIER D'OUVERTURE
