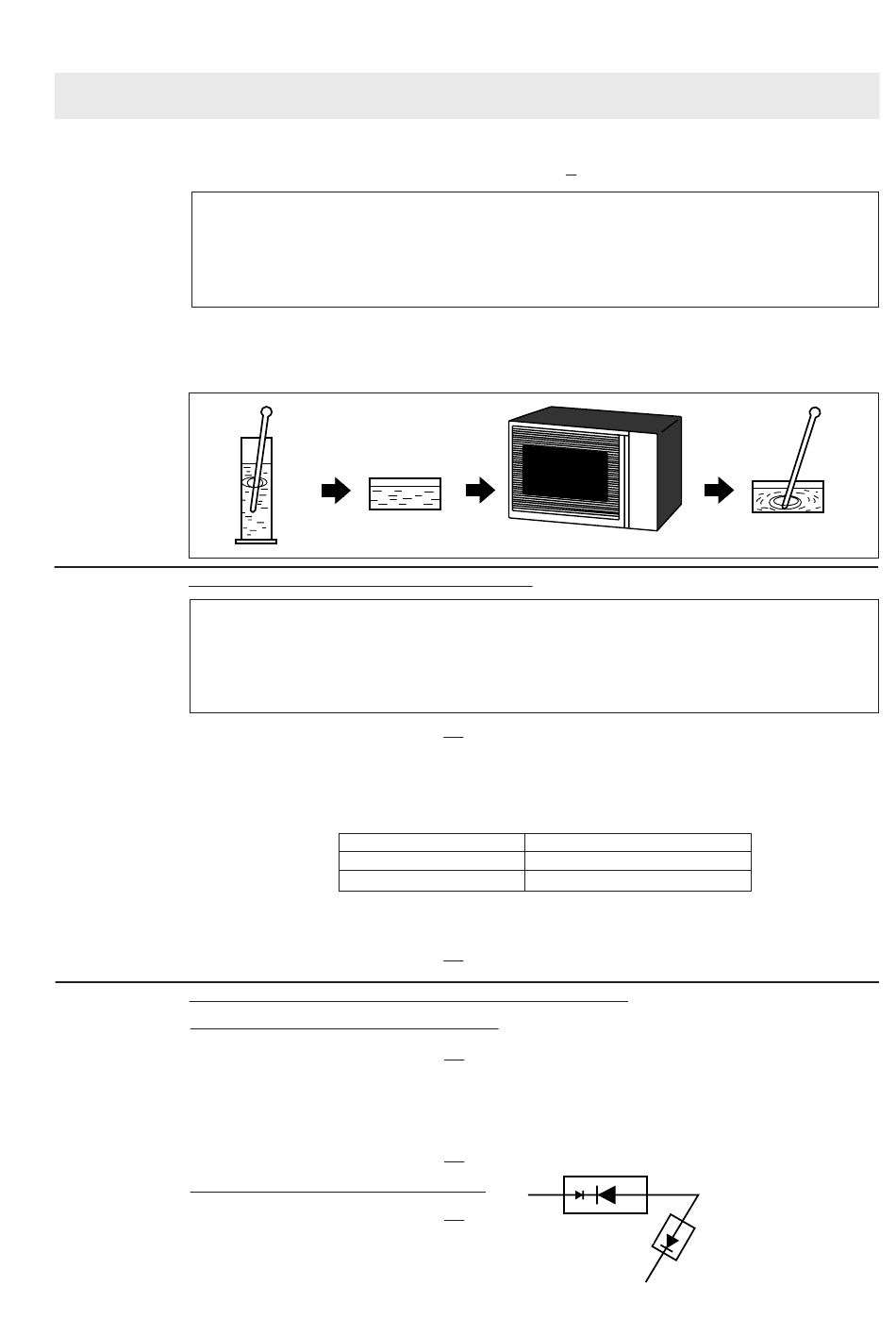

PROCEDURE DES TESTS
6. Mesurer la température finale de l'eau. (Exemple: La température finale est T2 = 21°C)
7. Calculer la puissance de sortie des micro-ondes P en Watts à l'aide de la formule ci-dessus.
Température initiale ...................................................................................................... T1 = 11°C
Température après (47 + 3) = 50 sec. .......................................................................... T2 = 21°C
Différence de température Chaud-froid ....................................................................... ∆T1 = 10°C
Puissance mesurée
L'équation est "P = 90 x ∆T" ................................................................ P = 90 x 10°C = 900 Watts
EVALUATION: La puissance mesurée doit être au moins de
ATTENTION: 1°C CORRESPOND A 100 WATTS. REPETER LA MESURE SI LA PUISSANCE EST
B
TEST DU TRANSFORMATEUR DE PUISSANCE
AVERTISSEMENT: Des hautes tensions et courants intensifs sont présents dans
EFFECTUER LES VERIFICATIONS 3D.
Débrancher les fils de l'enroulement primaire du transformateur de puissance. Débrancher les
connexions de l'enroulement du filament et du secondaire du reste des circuits HT. A l'aide d'un
ohmmètre, réglé sur la valeur minimale, il est possible de vérifier la continuité des trois enroulements.
Les valeurs suivantes doivent être obtenues:-
Si les valeurs lues ne correspondent pas aux valeurs ci-dessus, le transformateur de puissance est
probablement défectueux et doit être remplacé.
EFFECTUER LES VERIFICATIONS 4R.
C
TEST DE L'ENSEMBLE DE REDRESSEUR HAUTE TENSION
TEST DU REDRESSEUR HAUTE TENSION
EFFECTUER LES VERIFICATIONS 3D.
Isoler l'ensemble du redresseur haute tension du circuit HT. Le redresseur haute tension peut être testé à
l'aide d'un ohmmètre réglé sur la valeur la plus élevée. Connecter l'ohmmètre à la borne B+C du redresseur
haute tension et noter la valeur obtenue. Inverser les fils de l'ohmmètre et noter la seconde valeur lue. La
résistance normale est infinie dans une direction et supérieure à 100 kΩ dans l'autre direction.
EFFECTUER LES VERIFICATIONS 4R.
TEST DU REDRESSEUR ASYMETRIQUE
EFFECTUER LES VERIFICATIONS 3D.
INSUFFISANTE.
1000g
1000g
T1˚C
Chauffe pendant 50 sec.
l'enroulement secondaire et l'enroulement du filament du transformateur
de puissance. Il est très dangereux de travailler près de cette pièce
lorsque le four est en marche. NE JAMAIS effectuer des mesures de
tension des circuits haute tension, y compris du filament du magnétron.
a. Enroulement primaire
b. Enroulement secondaire 99 ohms environ
c. Enroulement du filament
R-871 -
±
15 % de la puissance de sortie nominale.
2,4 ohms environ
inférieur à 1 ohm
A
D2
REDRESSEUR
ASYMMETRIC
ASYMETRIQUE
RECTIFIER
13
1000g
T2˚C
B
D1
HIGH VOLTAGE RECTIFIER
C
REDRESSEUR HAUTE TENSION
