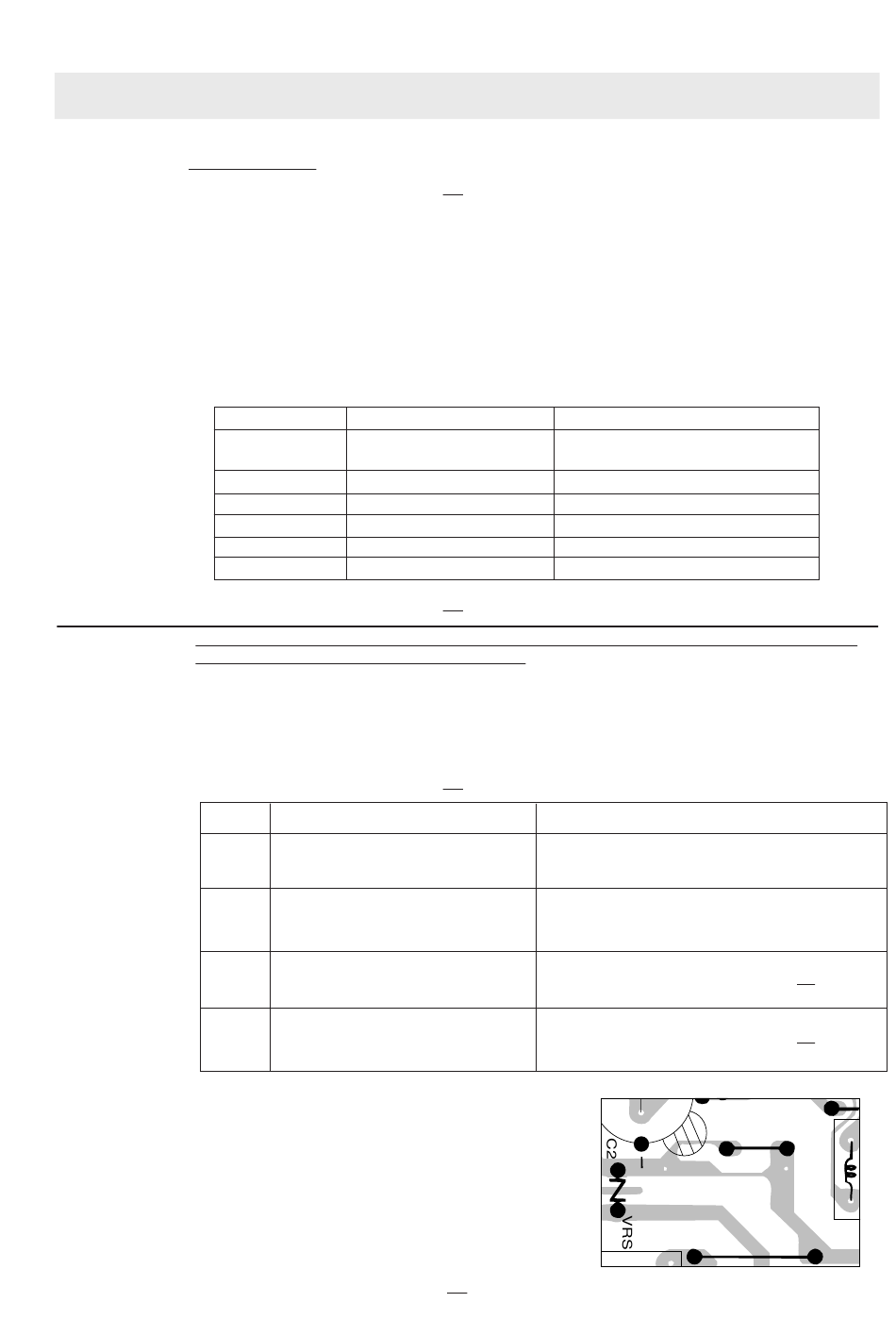

PROCEDURE DES TESTS
O
TEST DU RELAIS
EFFECTUER LES VERIFICATIONS 3D.
Déposer le coffret extérieur et vérifier la tension entre les broches No. 1 et No. 3 du connecteur à 4
broches (A) sur l'unité de commande à l'aide d'un voltmètre CA.
Le volt-mètre doit indiquer 230 V, sinon vérifier le circuit du four.
Test des relais
Vérifier la tension à la bobine du relais à l'aide d'un volt-mètre CC pendant la cuisson aux micro-ondes,
la cuisson par convection ou la cuisson au gril.
Tension CC indiquée ............. Relais défectueux.
Tension CC non indiquée ...... Vérifier la diode qui est connectée à la bobine du relais. Si la diode est
SYMBOLE DE RELAIS
EFFECTUER LES VERIFICATIONS 4R.
P
PROCEDURES A RESPECTER LORSQUE LE FILM DE PROTECTION SUR LA PLAQUETTE
DE MONTAGE IMPRIME (PWB) EST OUVERT
Pour protéger les circuits électroniques, ce modèle est équipé d'un film de protection ajouté au primaire
de la plaquette de circuits imprimés (PWB), ce film de protection agit comme un fusible. Si le film de
protection est ouvert, suivre le guide de dépistage des pannes ci-dessous pour effectuer la réparation.
Problème: L'indicateur de mise sous tension (POWER ON) ne s'allume pas.
EFFECTUER LES VERIFICATIONS 3D.
ACTIONS
1
2
3
4
REMARQUE: * Au moment des réparations, faire
EFFECTUER LES VERIFICATIONS 4R.
correcte, l'unité de commande est défectueuse.
TENSION DE SERVICE
RY1
Env. 18,0 V D.C.
RY2
Env. 18,0 V D.C.
RY3
Env. 24,0 V D.C.
RY4
Env. 24,0 V D.C.
RY5
Env. 24,0 V D.C.
RY6
Env. 24,0 V D.C.
OCCURENCE
La tension nominale secteur n'est pas
à la borne d'alimentation (POWER) du.
connecteur de la CPU (CN-A).
La tension nominale CA est présente sur
l'enroulement primaire du transformateur
basse tension.
Le film est brisé seulement au point "a".
Le film est brisé aux points "a" et "b".
une inspection visuelle des dommages
provoqués par grillage de la varistance
et examiner dans le transformateur la
présence de court-circuits entre
couches à l'aide du testeur (vérifier la
résistance de l'enroulement primaire).
S'il y a une anomalie, remplacer les
pièces défectueuses.
R-871 -
COMPOSANTS CONNECTES
Lampe du four / Moteur du plateau tournant
/ Moteur du ventilateur
Transformateur haute tension
Eléments chauffant du gril (gril supérieur)
Elément chauffant inférieur
Moteur du ventilateur
Moteur du ventilateur de convection
Vérifier la tension et le cordon d'alimentation du four.
Le transformateur basse tension ou le circuit du
secondaire est défectueux.Vérifier et réparer.
*Insérer un fil cauatier J1 et le souder
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
*Insérer la bobine RCILF2003YAZZ entre "c" et "d".
(EFFECTUER LES VERIFICATIONS 3D AVANT
DE REPARER)
18
CAUSE OU REMEDE
b
(J1)
c
d
a
RY3
AC 1 - 5
5 FAN
9
8
