1.

Elektrische Installation

1.1
Sicherheitshinweise zur elektrischen Installation
1.2
Übersicht elektrische Installation
1
2
1
Stromversorgung Steuerteil
2
Stromversorgung Leistungsteil
3
Stufenregelungsprint (Option "Z243")
4
Betriebs- und Störungsfernmeldung (Option "Z242")
5
Externer Regler
6
Externer Sollwertgeber
-
Alle Arbeiten betreffend die elektrische Installation dürfen nur durch ausgewie-
senes Fachpersonal (Elektriker oder Fachkraft mit gleichwertiger Ausbildung)
durchgeführt werden. Die Überwachung der Qualifikation ist Sache des
Kunden.
-
Beachten Sie bitte alle lokalen Vorschriften betreffend die Ausführung von elek-
trischen Installationen.
-
Elektronische Bauteile sind sehr empfindlich gegen elektrostatische Entladun-
gen. Zum Schutz dieser Bauteile müssen für alle Installationsarbeiten Massnah-
men gegen Beschädigung durch elektrostatische Entladung (ESD-Schutz) getrof-
fen werden.
Die nachfolgenden Schemata zeigen eine Übersicht über die elektrischen Installa-
tionen für die beiden Gerätetypenreihen "ST" und "IT", die durch den Kunden zu
erstellen sind. Erhältliche Zubehörteile für die elektrische Installation sind gekenn-
zeichnet:

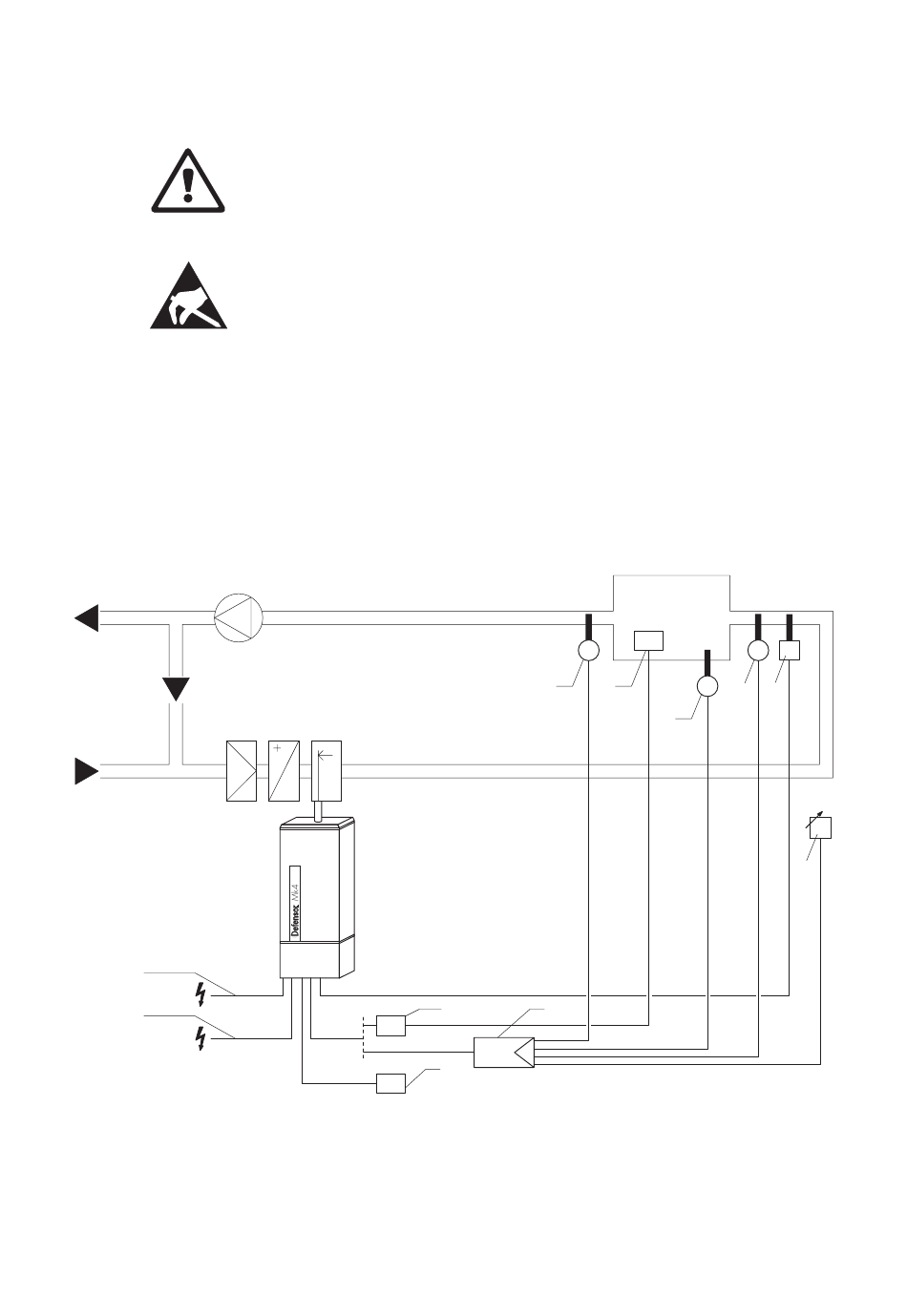

Prinzipschema Typenreihe "ST"
3
P/I
4
7
Maximalhygrostat (externe Sicherheitskette)
8
Kanalfühler Zuluft
9
Raumfühler
10
Hygrostat 3-stufig (Option "HDU 3")
11
Kanalfühler Abluft
11
10
9
5
8
7
6
3
