4.4
Installation électrique
P
100...115 VAC
N
220...240VAC
Q
F
(max.16 AT)
L1
L1
N
N
N
PE
J2
L1
P
N
B1
N P L1
L1
X2
N
N
A
Unit 2
X1
A
Platine de commande (unit 1 à max. unit 10)
B1
Hygrostat (alimentation électrique interne)
F
Fusible externe (max. 16 A, retardé)
F1
Fusible atomiseur: 220...240V= 6.3 A, retardé/250V
F2
Fusible primaire: 220...240V= 630 mA, retardé/250V
F3
Fusible secondaire: 1.6 A, retardé/250V
H1
Lampe de perturbation rouge (unité de base)
H2
Lampe de perturbation externe
J1
Pontage (pour appareils SU11/DU11)
J2
Pontage (alimentation de l'hygrostat)
M1
Alimentation électrique de ventilateur de l'hygrostat
(option)
S1
Interrupteur de niveau
S2
Micro-interrupteur de l'unité de filtrage
Seuls les professionnels qualifiés (électriciens ou professionnels de
formation équivalente) sont autorisés à effectuer des travaux d'ins-
tallation électrique.
Observer et respecter toutes les prescriptions locales concernant les
installations électriques.

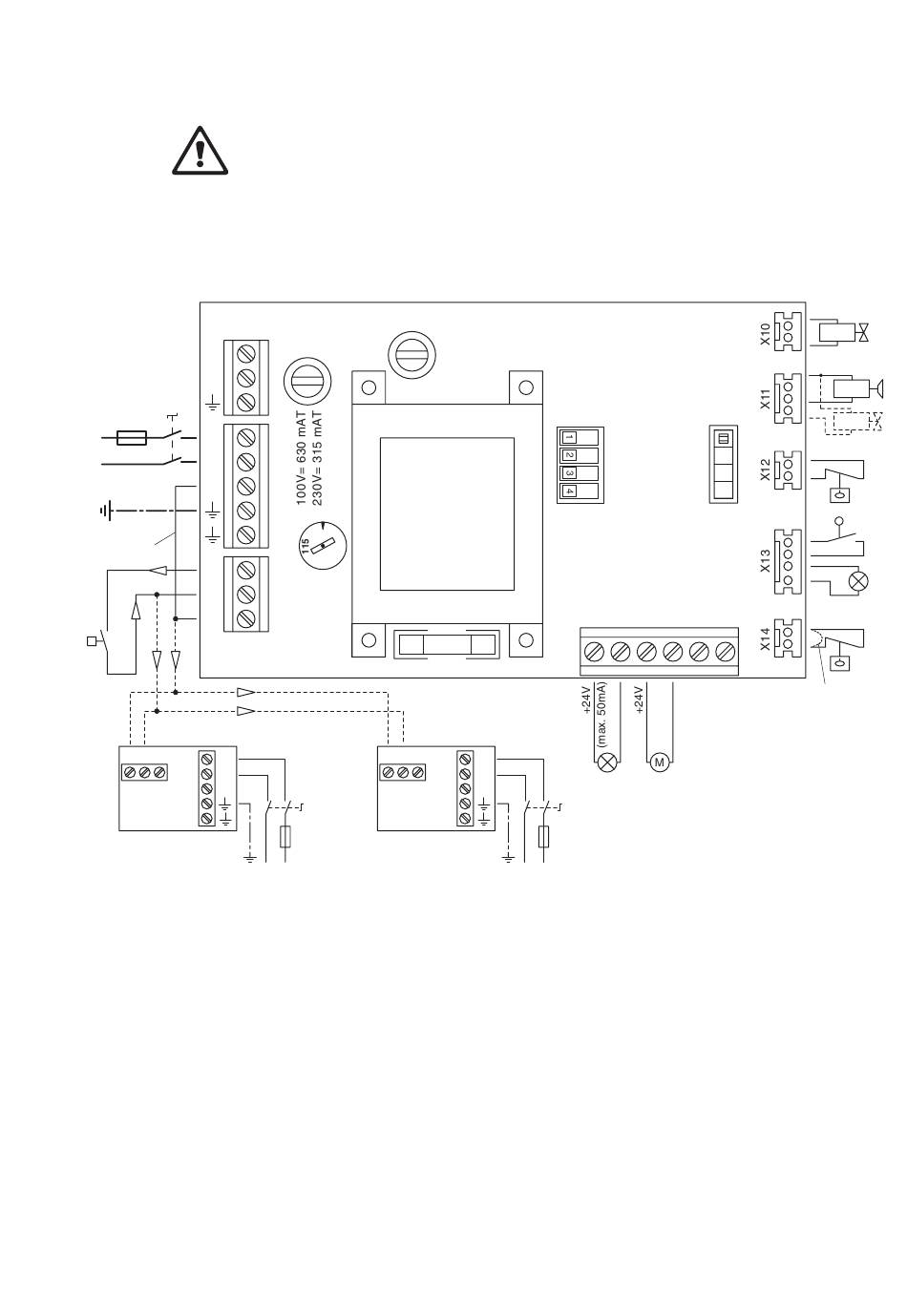

Schéma de raccordement ABS2
F1
X3
F2
230
X1
SW3
X2
(1.6 AT)
N P L1
A
Q
Unit 3
F
(max.16 AT)
100...115V= 16 A, retardé/250V
100...115V= 315 mA, retardé/250V
100V= 16 AT
230V= 6.3 AT
SW1
OFF
ON
1
F3
X15
+
L1
X2
N
H2
N
Q
X1
F
(max.16 AT)
S3
Interrupteur de niveau à maximum
(uniquement appareils SU21/DU21)
SW1 Sélecteur de mode d'exploitation
SW2 Sélecteur intervalles de rinçage
SW3 Sélecteur tension d'appareil
Q
Interrupteur de réseau resp. de service
externe
X1
Bornes de raccordement de réseau
X2
Bornes de raccordement hygrostat
X3
Bornes de raccord. unité d'atomisation
Y1
Vanne d'admission
Y2
Vanne de rinçage (uniquement appareils
SU11/DU11)
Y3
2ème vanne d'admission (uniquement
appareils SU21/DU21)
A
Unit 1
SW2
DRAIN
1/2H
1
FREEZE
2
1H
2H
3
FLUSH
4H
4
RESERVE
2
3
4
5
6
–
+
–
M1
+24V
Y1
+24V
Y2
Y3
+24V
S1
S2
H1
S3
J1
15
