1.5 Chaîne de sécurité externe
Branchement d'un circuit de réglage enclenchement/déclenchement

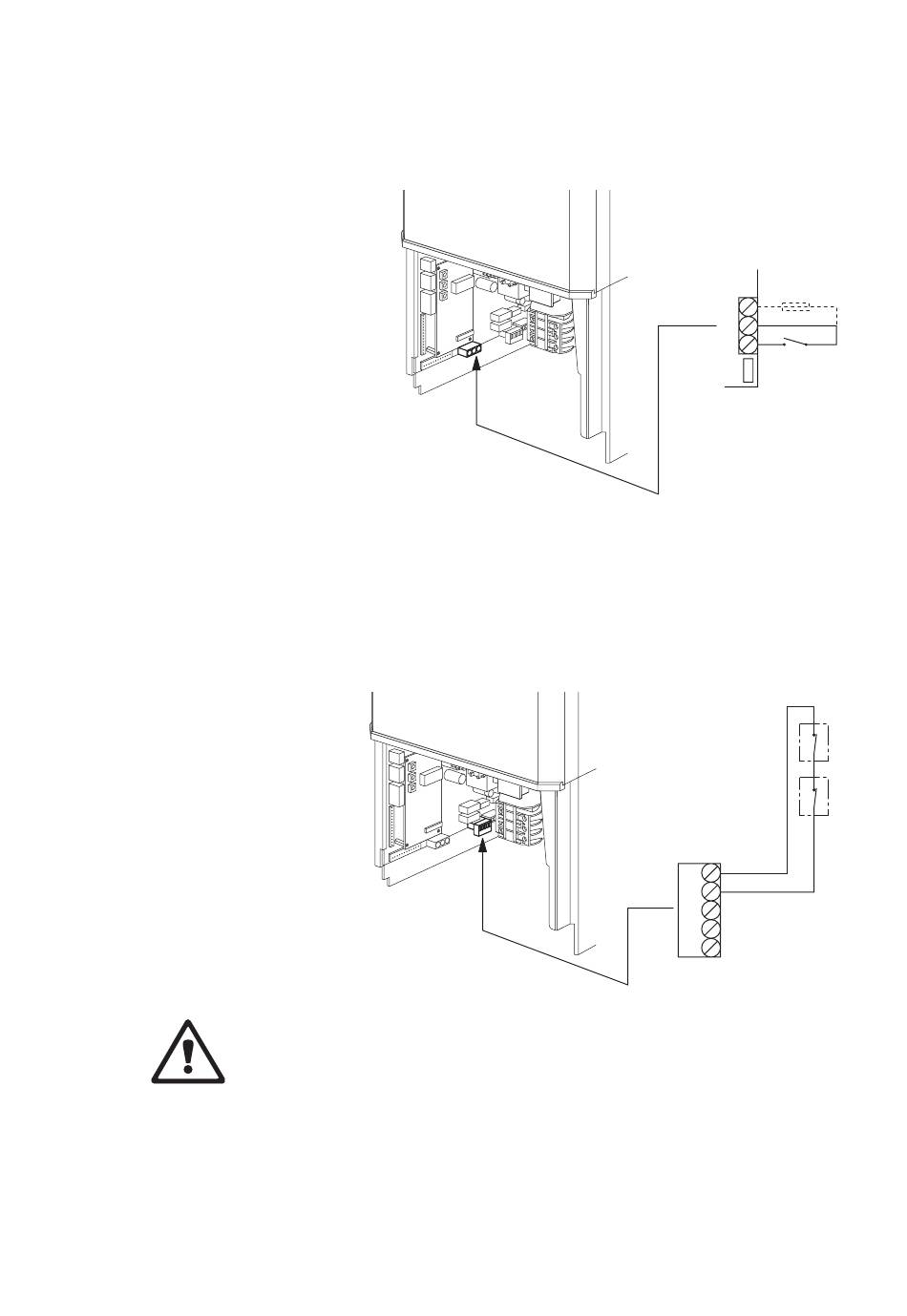

Pour le branchement d'un circuit de réglage enclenchement/déclenchement consulter
le schéma ci-dessous. En cas d'induction de parasites sur la ligne de régulation,
on peut utiliser une résistance du commerce pour le raccordement de la régulation
Ouvert/Ferme. Le commutateur rotatif "SW2" doit être positionné sur "9".
L'humidificateur Defensor Mk4 peut être équipé d'appareils de surveillance
externes destinés à augmenter le degré de sécurité (p. ex. sonde de limitation max.,
surveillance de flux, etc.).
Ces appareils sont branchés en série (chaîne de sécurité) et seront raccordés selon
le schéma ci-dessous.
Veuillez absolument respecter les indications suivantes:
- Attention! La tension secteur (jusqu'à 240 V) est présente aux bornes de
raccordement. Isoler l'humidificateur à vapeur (section de puissance et de
commande) du secteur avant de commencer les travaux de branchement.
- Si aucun appareil de surveillance externe n'a été branché on doit mettre un
cavalier de pontage sur les bornes de raccordement.
- Ne brancher aucune tension externe aux bornes de raccordement.
- Tous les contacts des appareils raccordés doivent pouvoir supporter une tension
jusqu'à 230 V.
- Si aucun caisson de ventilation n'est utilisé, les appareils de surveillance externes
peuvent être branchés aux bornes de raccordement SF4 et SF5, au lieu du cavalier
de pontage X1 (voir schéma de branchement).
-
+
