Stromversorgung des Steuerteils
8
Sicherheitshinweise
-
Bevor Sie die Stromversorgung für den Steuerteil erstellen, überprüfen Sie, ob
die Gerätespannung (200...240 V, 50...60 Hz) mit der Netzspannung über-
einstimmt. Die zulässige Netzspannung ist auf dem Typenschild "T" am Gerät
angegeben.
-
Für die Absicherung des Spannungsanschlusses darf nur eine Sicherung mit den
angegebenen Spezifikationen (2 A, träge) verwendet werden. Der Anschluss
ohne Absicherung oder die Verwendung einer Sicherung, die nicht der Spezi-
fikation genügt, ist nicht zulässig und kann zu einer Gefährdung von Personen
und Sachwerten führen.
Anschluss

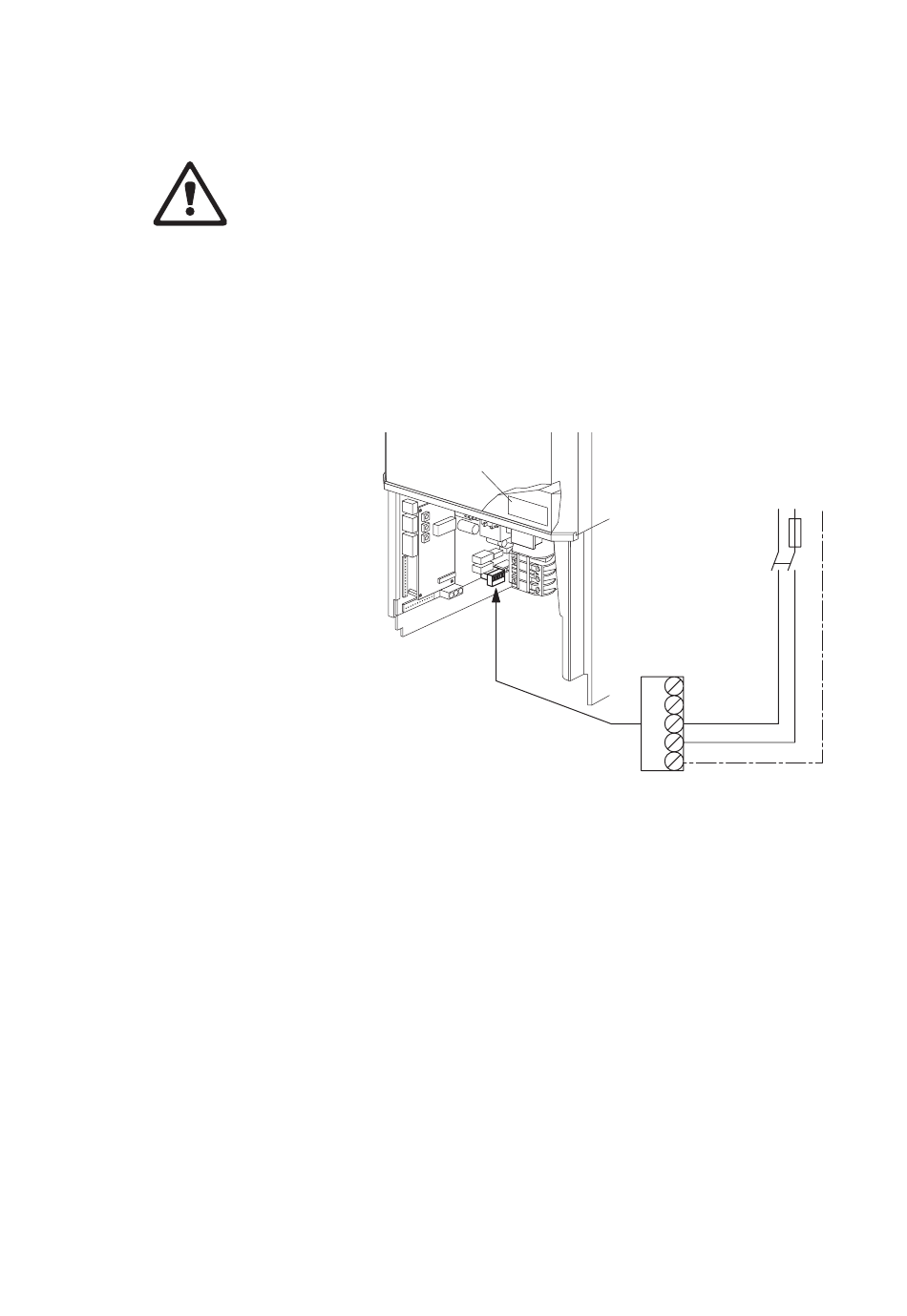

Die Speisespannung für den Steuerteil gemäss dem untenstehenden Schema an
der Klemme anschliessen.
T
Beachten Sie bitte die nachfolgenden Anschlussdaten:
Anschlussspannung:
Sicherung ("F2"):
Wichtige Hinweise:
-
Führen Sie das Anschlusskabel unbedingt durch die dafür vorgesehene Stopf-
büchse am Gerät.
In der Versorgungsleitung ist ein Serviceschalter "Q" (minimale Kontaktöffnung
-
3 mm) zu installieren. Er sollte in der Nähe des Gerätes installiert werden, damit
die Stromzufuhr jederzeit unterbrochen werden kann. Der Serviceschalter ist
nicht im Lieferumfang enthalten.
200...240V
50...60Hz
N
L1
PE
F2
Q
SF
SF
N
P
PE
200...240 V, 50...60 Hz
2 A, träge
