Anschluss von passiven Reglern
Passive Regler (potentiometrische Feuchtefühler) liefern einen Widerstandswert
(passives Regelsignal) und sind gemäss dem untenstehenden Schema anzuschlies-
sen. Beachten Sie bitte die nachfolgenden Anschlussdaten:
Anschlussspannung:
Widerstandswerte:
Min. Leitungsquerschnitt:
Beim Anschluss eines potentiometrischen Feuchtefühlers muss der Drehschalter
"SW2" auf Position "4" eingestellt werden.

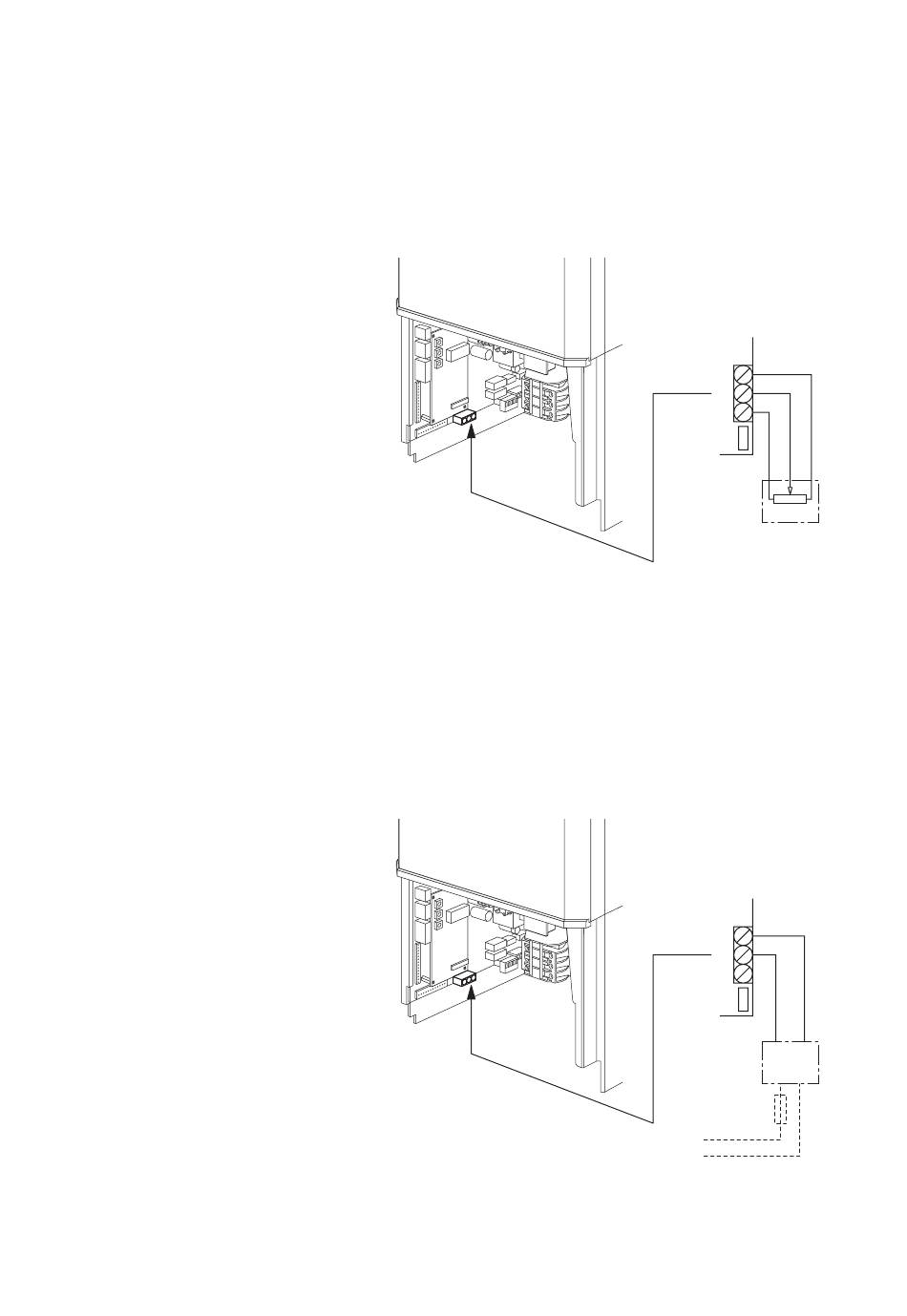

Anschluss eines Feuchtefühlers
Der Anschluss eines Feuchtesensors (Option "TR116S/TR200" bzw. "TR116R/
TR200") ist nur möglich bei Geräten der Typenreihe "IT" mit aktiviertem internen
Regler. Der Sensor ist gemäss dem untenstehenden Schema anzuschliessen.
+4.25 VDC
140 ...10 k
0.25 mm
2
, verdrillt
-
+
+4.25VDC
B2
140Ω-10 kΩ
-
+
+4.25VDC
+
B3
Sensor
TR116
F2
L1
N
-
