1.3
Stromversorgungen
1.3.1
Stromversorgung des Leistungsteils
2
Q
F1
L1
L2
L3
PE
6
Sicherheitshinweise
-
Bevor Sie die Stromversorgung für den Leistungsteil erstellen, überprüfen Sie, ob
die Gerätespannung (siehe Netzcode) mit der Netzspannung übereinstimmt.
Die Gerätespannung ist auf dem Typenschild "T" am Gerät angegeben.
Hinweis: Bei Mehrfachgeräten besitzt nur das mittlere bzw. das rechte Modul
ein Typenschild.
-
Für die Absicherung des Stromanschlusses dürfen nur Sicherungen verwendet
werden, die den Spezifikationen in der nachfolgenden Tabelle entsprechen.
Eine Ausführung der Spannungsversorgung ohne Absicherung oder die Verwen-
dung von Sicherungen, die nicht den Spezifikationen in der Tabelle entspre-
chen, ist nicht zulässig und kann zu einer Gefährdung von Personen und Sach-
werten führen.

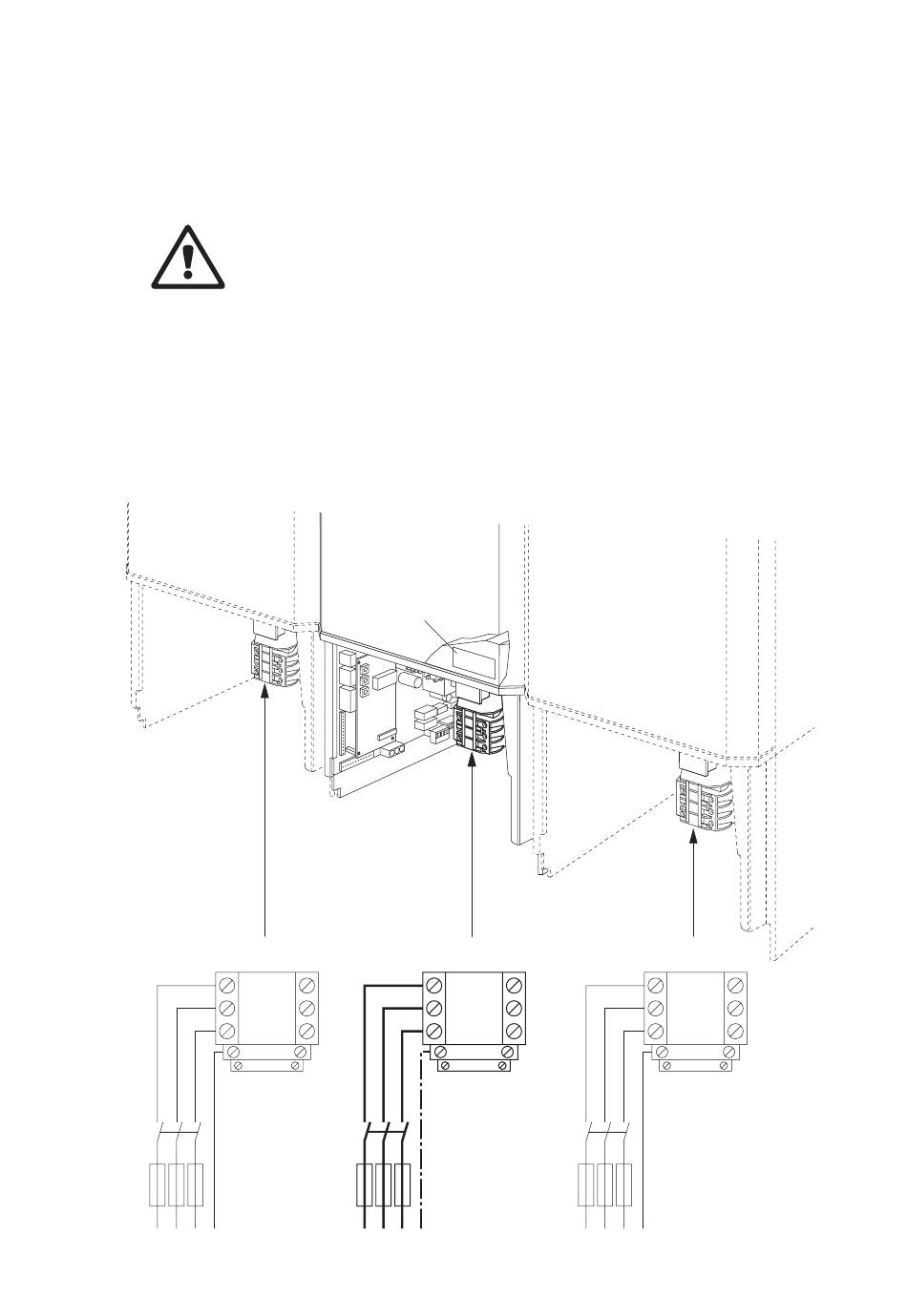

Anschluss
Die Speisespannung für den Leistungsteil gemäss dem untenstehendem Schema
am Hauptschütz "K1" anschliessen.
1
T
K1
L1
L2
L3
PE
PE
Q
F1
L1
L2
L3
PE
3
K1
L1
L2
L3
PE
PE
Q
F1
L1
L2
L3
PE
K1
L1
L2
L3
PE
PE
