34

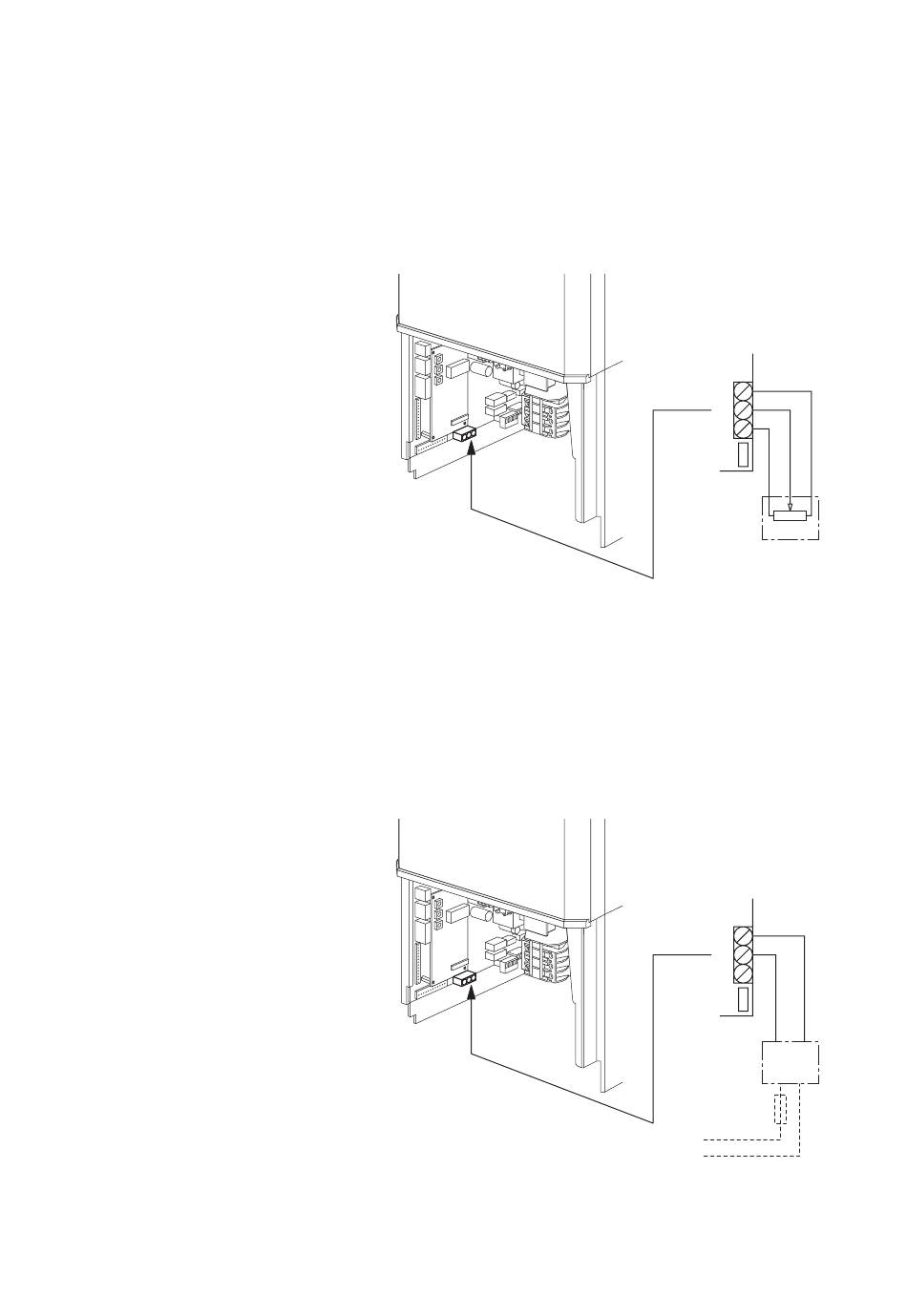

Branchement de régulateur passifs
Les régulateurs passifs (sondes hygrométriques potentiométriques) fournissent une
valeur résistive variable (signal de régulation passif), et devront être branchés selon
le schéma ci-dessous. Veuillez s.v.p. observer les caractéristiques de raccordement
ci-dessous:
Tension de raccordement:
Valeur résistive:
Section min. des fils conducteurs:
Le commutateur "SW2" doit être placé sur la position "4" en cas de branchement
d'une sonde hygrométrique potentiométrique.
Branchement d'une sonde hygrométrique
Le branchement d'une sonde hygrométrique (option "TR116S/TR200", resp.
"TR116R/TR200") n'est possible que sur des appareils de la série "IT" avec
régulateur interne activé. Le branchement s'effectue selon le schéma ci-dessous:
+4.25 VDC
140
...10 k
2
0.25 mm
, torsadés
-
+
+4.25VDC
B2
140Ω-10 kΩ
-
+
+4.25VDC
+
-
B3
Sensor
TR116
F2
L1
N
