6.2. Mode de fonctionnement
(émetteur infrarouge/plaque
infrarouge)
Barre de commutateurs DIP 1
Sélecteurs de fonction 3 et 4
Sur la commande infrarouge, les réglages
suivants sont possibles :
Sélecteurs de fonction
Commutation
Commande de phases
Commande
à demi-ondes
ATTENTION !
Les limites de puissance indiquées ne doivent pas être dépassées !
Afin de garantir une fonctionnalité optimale, nous recommandons la fonction de
commande de phases pour l'émetteur infrarouge avec éclairage visible. La fonc-
tion de commande à demi-ondes est conçue pour les plaques infrarouge et les
émetteurs infrarouge sans éclairage visible.
Commutation : commutation des émetteurs infrarouge ou de la plaque infrarouge
avec une puissance de chauffage max. de 3,5 kW. Pas de fonction de gradation.
Commande de phases : commande (variable) des émetteurs infrarouge/plaques
infrarouge selon 5 niveaux possible jusqu'à 350 W.
Commande à demi-ondes : commande (variable) des émetteurs infrarouge/
plaques infrarouge selon 5 niveaux possible jusqu'à 1,3 kW.
3
4
OFF
OFF

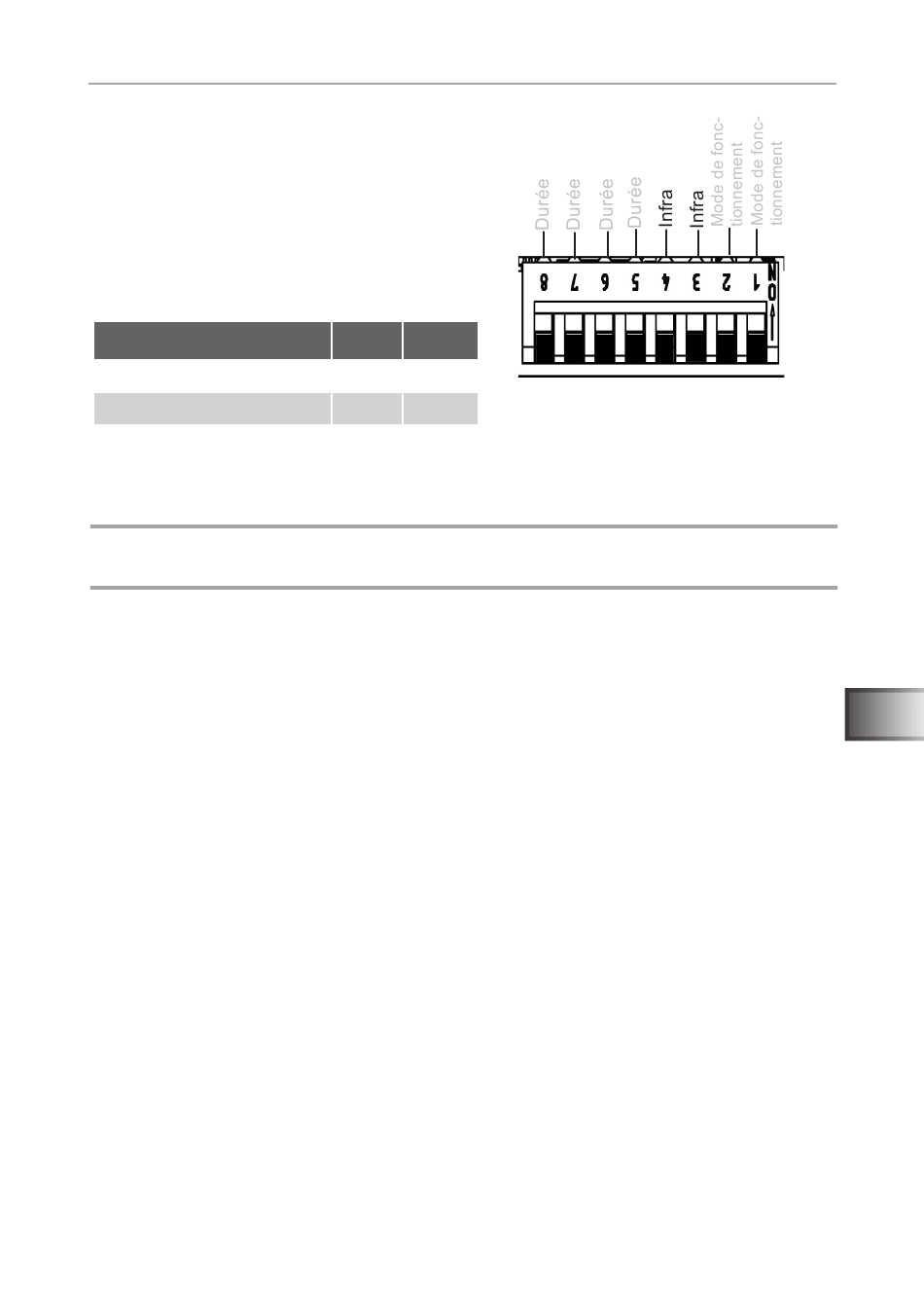

Fig. 10 : Type de fonction-
ON
OFF
OFF
ON
p. 19/32
nement Infra
ON
OFF
