12�4�- Indicateurs Led - Circutor line-M-4IO-R Manuel D'instructions

12�4�- INDICATEURS LED
Les appareils line-LM20I-TCP kit disposent de 28 témoins LED:
 CPU, indique l'état de l'équipement:
 WLAN, indique l'état de la connectivité Wi-Fi:
 LAN, indique l'état de la connectivité Ethernet:
 Bluetooth, indique l'état de la connectivité Bluetooth®:
92
WLAN
LAN
Bluetooth
Alarma
Alarm

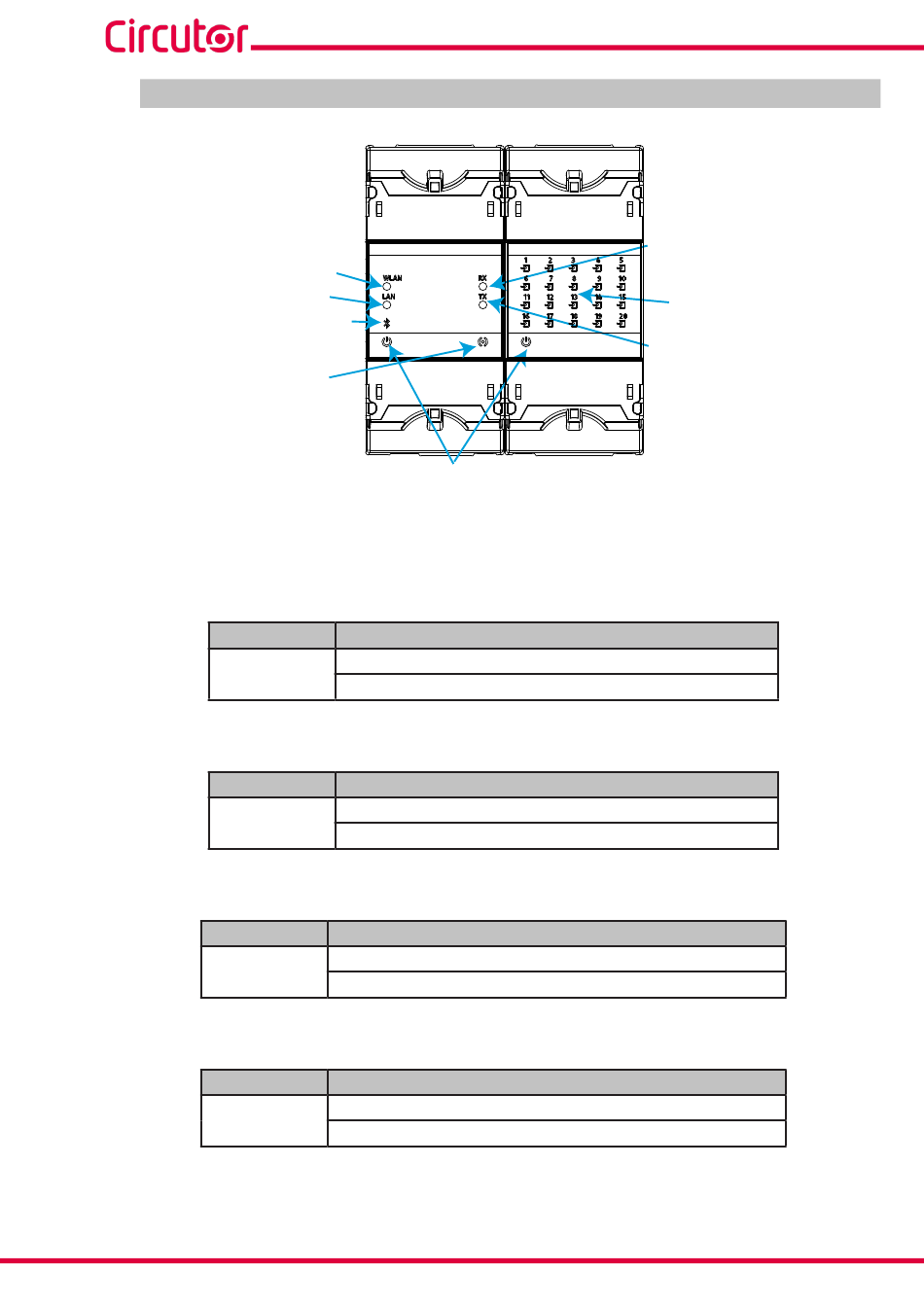

Figure 46: LEDs: line-LM20I-TCP kit�
LED
Clignotant :
CPU
Couleur blanche: Indique que l'appareil est alimenté
LED
Allumé:
WLAN
Couleur bleu: Indique que la connexion Wi-Fi est active
LED
Allumé:
LAN
Couleur verte: Indique que la connexion Ethernet est active
LED
Allumé:
Bluetooth
Couleur bleu: Bluetooth® connecté
CPU
Tableau 56: LED CPU�
Description
Tableau 57: LED WLAN�
Description
Tableau 58: LED LAN�
Description
Tableau 59: LED Bluetooth�
Description
RX
IN 1... 20
TX
Manuel d'instructions
line-M
