13�4�- INDICATEURS LED
Les appareils line-LM40I-TCP kit disposent de 49 témoins LED:
 CPU, indique l'état de l'équipement:
 WLAN, indique l'état de la connectivité Wi-Fi:
 LAN, indique l'état de la connectivité Ethernet:
 Bluetooth, indique l'état de la connectivité Bluetooth®:
100
RX
TX
WLAN
LAN
Bluetooth
Alarma
Alarm
CPU

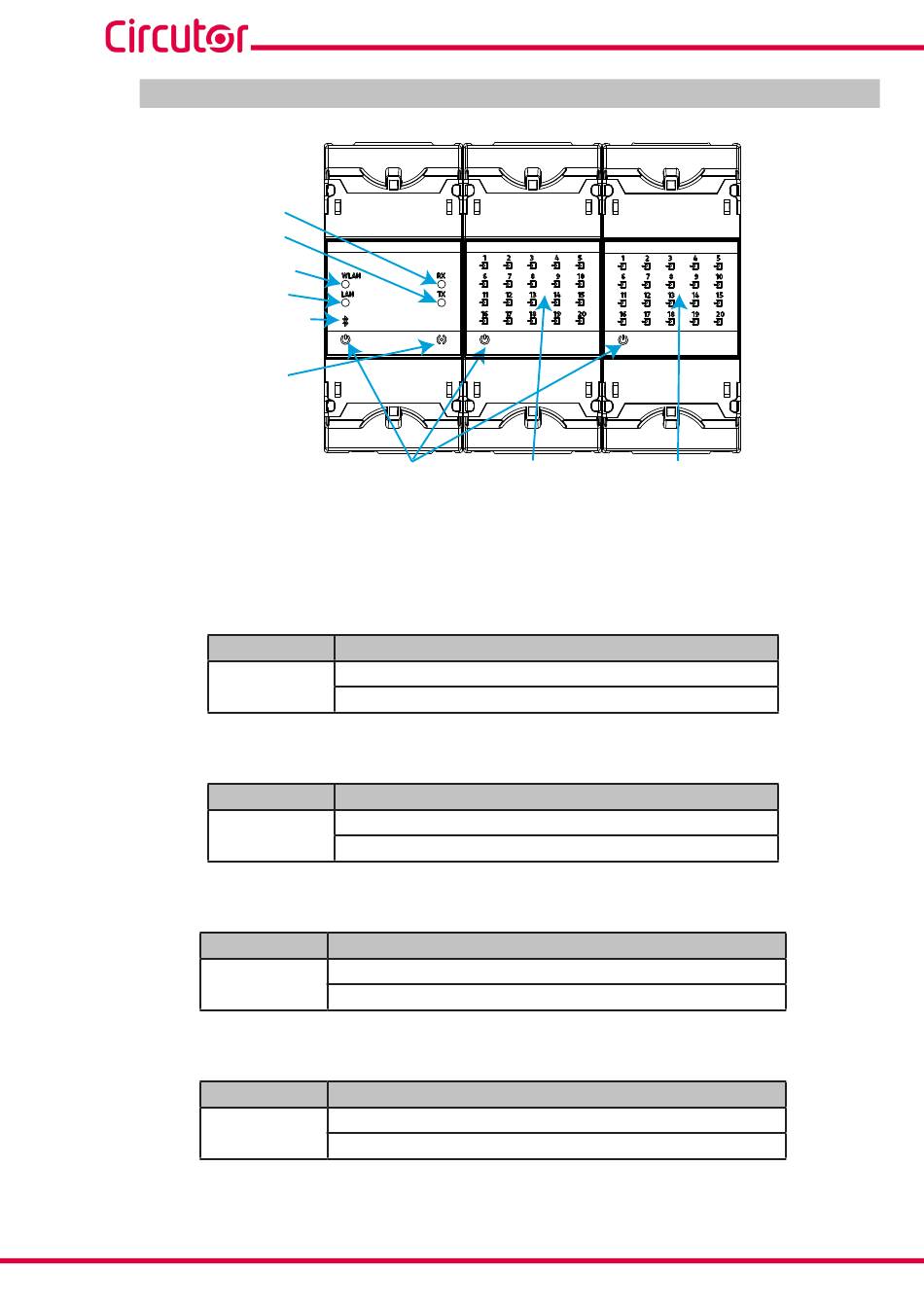

Figure 51: LEDs: line-LM40I-TCP kit�
LED
Clignotant :
CPU
Couleur blanche: Indique que l'appareil est alimenté
LED
Allumé:
WLAN
Couleur bleu: Indique que la connexion Wi-Fi est active
LED
Allumé:
LAN
Couleur verte: Indique que la connexion Ethernet est active
LED
Allumé:
Bluetooth
Couleur bleu: Bluetooth® connecté
IN 1... 20
Modulo/Module 1
Tableau 64: LED CPU�
Description
Tableau 65: LED WLAN�
Description
Tableau 66: LED LAN�
Description
Tableau 67: LED Bluetooth�
Description
IN 1... 20
Modulo/Module 2
