4�3�- INDICATEURS LED
Les appareils line-M-4IO-R disposent de 9 indicateurs LED:
 CPU indique l'état de l'appareil:
 IN x, indique l'état de l'entrée numérique x:
 OUT x, indique l'état de la sortie de relais x:
16
IN 1
IN 2
IN 3
IN 4
CPU

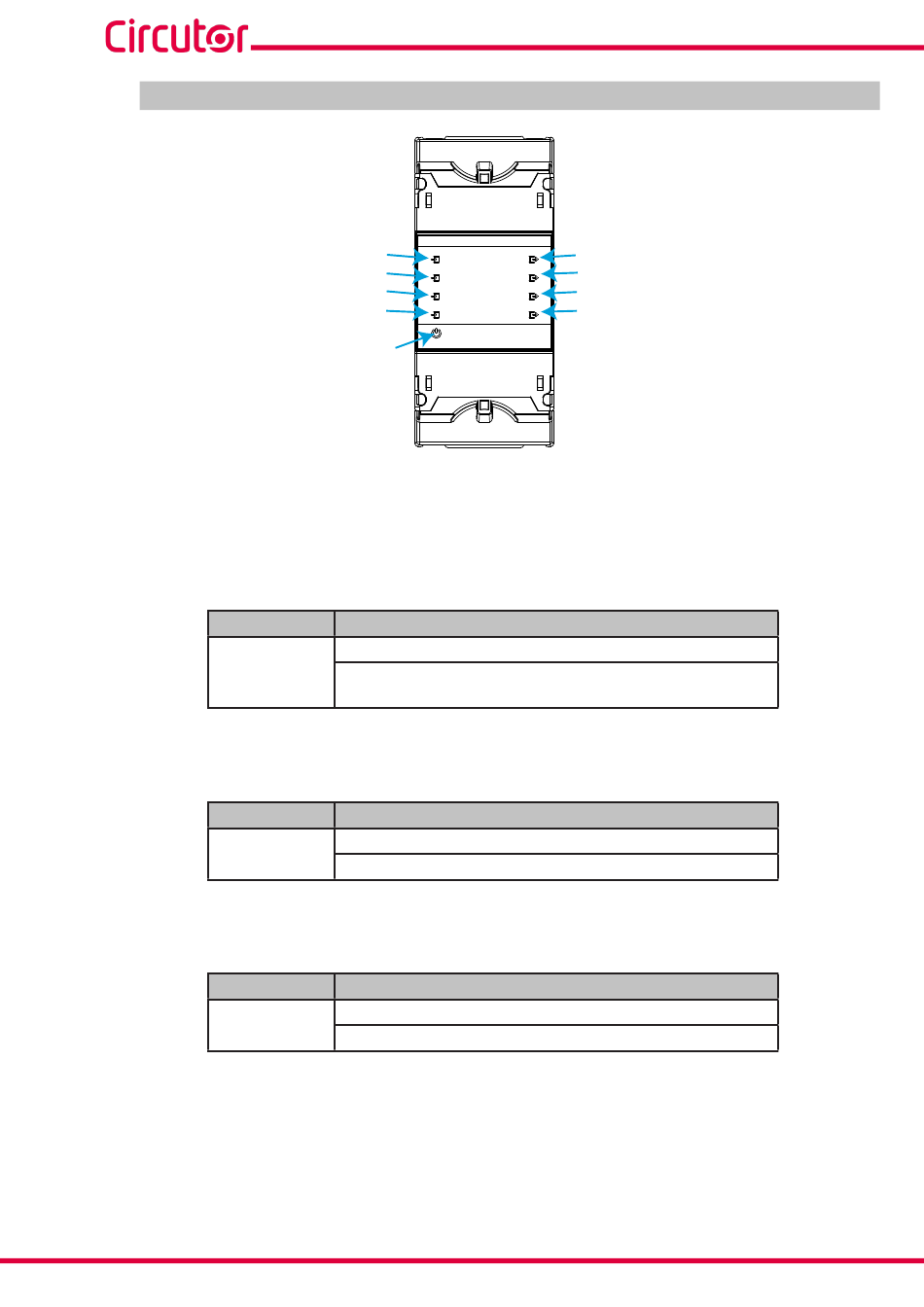

Figure 10: LED: line-M-4IO-R�
LED
Clignotant :
CPU
Couleur blanche: Indique que l'appareil est connecté à l'ali-
mentation
LED
Allumé:
IN x
Couleur verte: Indique que l'entrée est activée
LED
Allumé:
OUT x
Couleur rouge: Indique que la sortie est activée
line-M-4IO-R
1 1 OUT 1
2 OUT 2
2
IN
OUT
OUT 3
3 3
OUT 4
4 4
Tableau 5: LED CPU�
Description
Tableau 6: LED IN x�
Description
Tableau 7: LED OUT x�
Description
