5�3�- INDICATEURS LED
Les appareils line-M-4IO-T disposent de 9 indicateurs LED:
 CPU, indique l'état de l'appareil.
LED
CPU
 IN x, indique l'état de l'entrée numérique x:
LED
IN x
 OUT x, indique l'état de la sortie de relais x:
LED
OUT x
Manuel d'instructions
line-M-4IO-T
IN 1
IN 2
IN
OUT
IN 3
IN 4
CPU

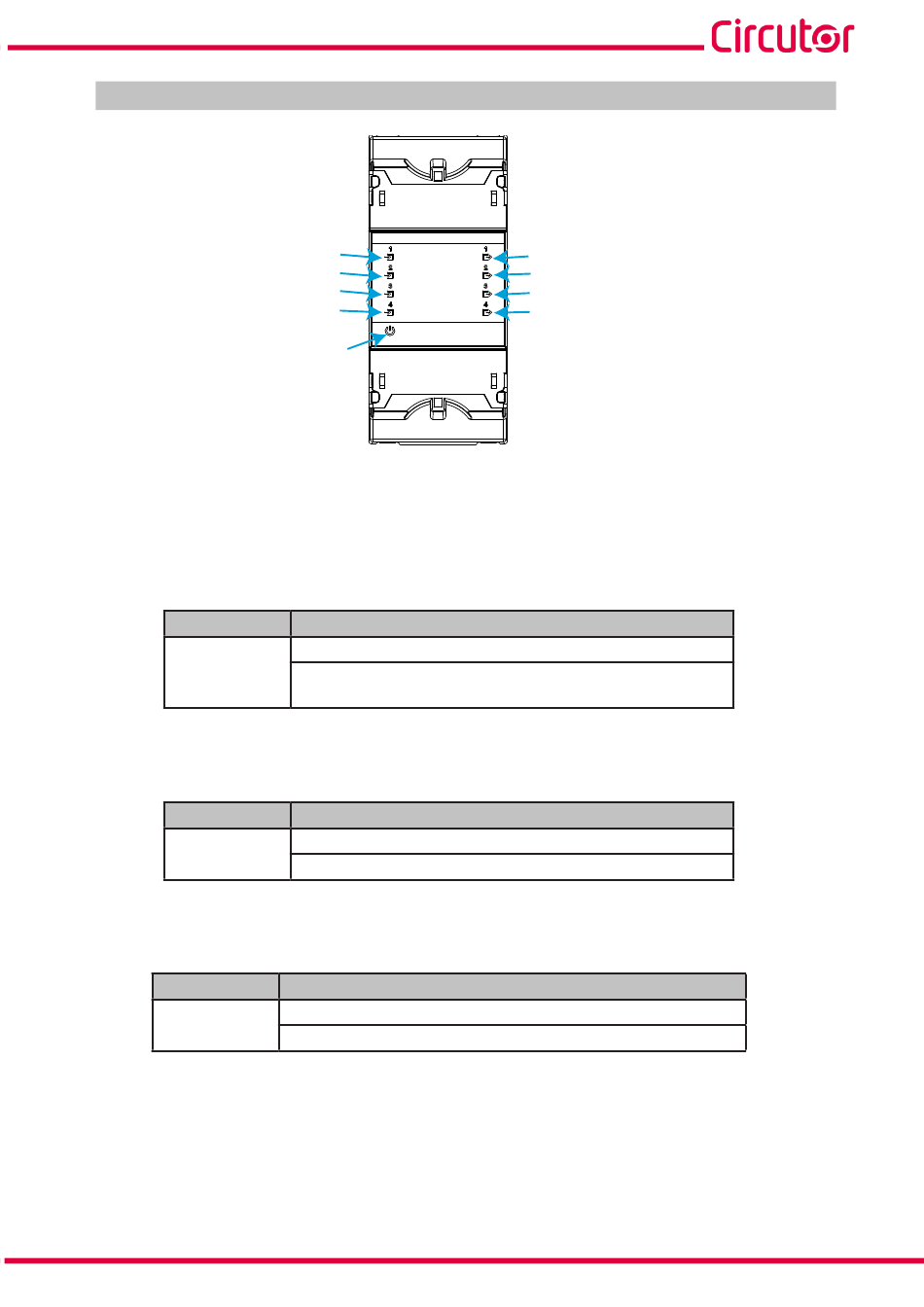

Figure 15: LED: line-M-4IO-T�
Tableau 20: LED CPU�
Clignotant:
Couleur blanche: Indique que l'appareil est connecté à l'ali-
mentation
Tableau 21: LED IN x�
Allumé:
Couleur verte: Indique que l'entrée est activée
Tableau 22: LED OUT x�
Allumé:
Couleur rouge: Indique que la sortie de transistor est activée.
OUT 1
OUT 2
OUT 3
OUT 4
Description
Description
Description
