line-M

6.- line-M-4IO-A

Le module d'extension line-M-4IO-A dispose de 4 entrées et 4 sorties analogiques.
6�1�- BORNES DE L'APPAREIL
1: 1, Entrée analogique 1
2: 2, Entrée analogique 2
3: 3, Entrée analogique 3
4: 4, Entrée analogique 4
5, 6: GND, Commun entrées analogiques
Manuel d'instructions
12
11
10
9
8
7

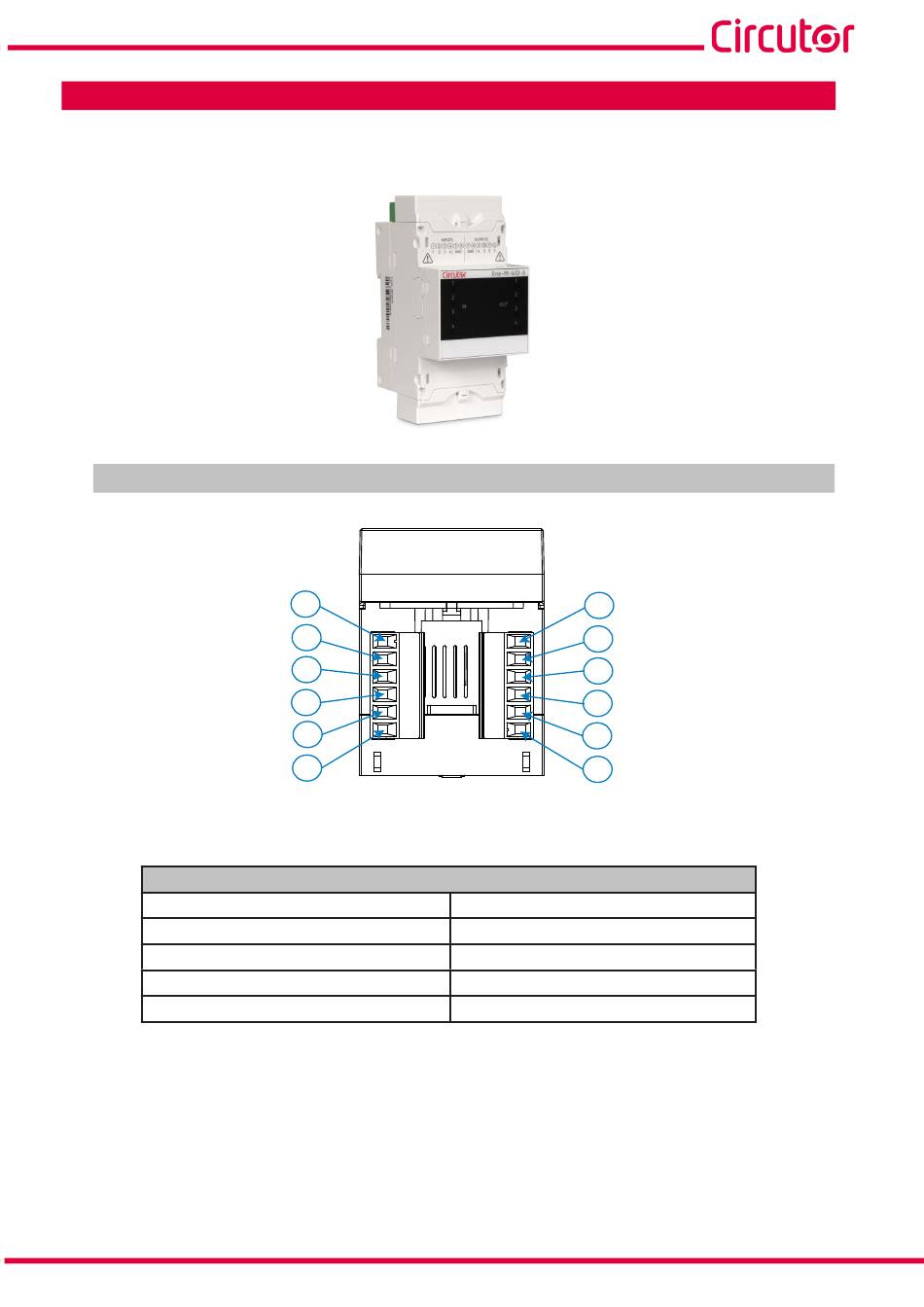

Figure 17: Bornes du line-M-4IO-A: Supérieur - Inférieur�
Tableau 23: Liste des bornes du line-M-4IO-A�
Bornes de l'équipement
7, 8: GND, Commun sorties analogiques
9: 4, Sortie analogique 4
10: 3, Sortie analogique 3
11: 2, Sortie analogique 2
12: 1, Sortie analogique 1
1
2
3
4
5
6
45
