line-M
5.- line-M-4IO-T
Le module d'extension line-M-4IO-T dispose de 4 entrées numériques et 4 sorties de transistor.
5�1�- BORNES DE L'APPAREIL
12
11
10
9
8
7
1: C, Commun pour les entrées numériques
2: 1, Entrée numérique 1
3: 2, Entrée numérique 2
4: 3, Entrée numérique 3
5: 4, Entrée numérique 4
6: VCC, + 12V
7: NO, sortie de transistor 2 (NO)
8: C, sortie de transistor 2 (commune)
9: NC, sortie de transistor 2 (NF)
Manuel d'instructions
1
2
3
4
5
6

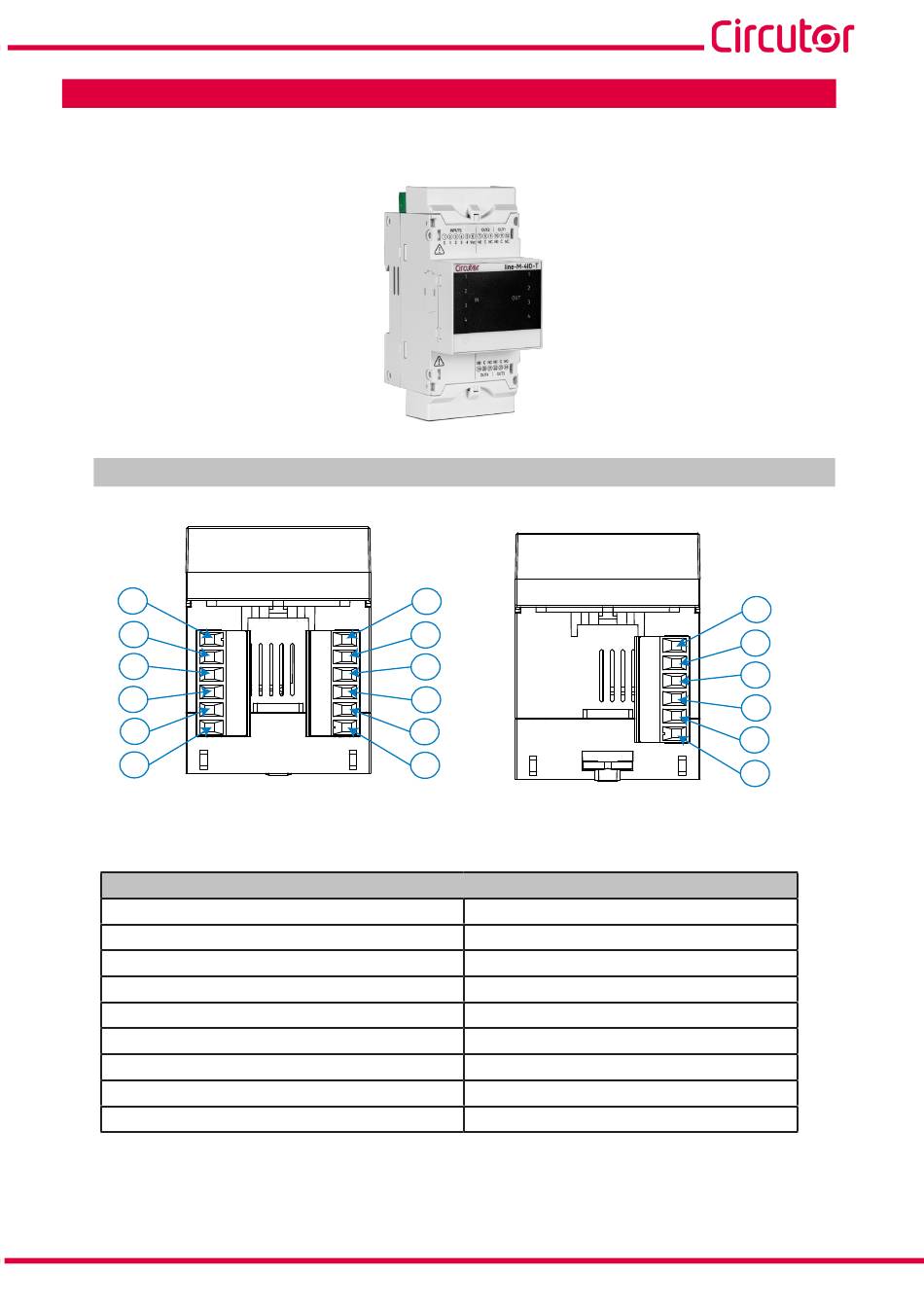

Figure 13: Bornes du line-M-4IO-T: Supérieur - Inférieur�
Tableau 19: Liste des bornes du line-M-4IO-T�
Bornes de l'équipement
10: NO, sortie de transistor 1 (NO)
11: C, sortie de transistor 1 (commune)
12: NC, sortie de transistor 1 (NF)
19: NO, sortie de transistor 4 (NO)
20: C, sortie de transistor 4 (commune)
21: NC, sortie de transistor 4 (NF)
22: NO, sortie de transistor 3 (NO)
23: C, sortie de transistor 3 (commune)
24: NC, sortie de transistor 3 (NF)
24
23
22
21
20
19
39
