11�4�- INDICATEURS LED
Les appareils line-M-20I disposent de 21 témoins LED:
 CPU: indique l'état de l'équipement:
 IN x: indique l'état de l'entrée numérique x:
11�5�- CARTE MÉMOIRE MODBUS
Toutes les adresses de la carte MODBUS sont indiquées en hexadécimal.
11�5�1�- ENTRÉES NUMÉRIQUES
La Fonction 0x02 est mise en œuvre pour ces variables
Paramètre
État de l'entrée numérique 1
État de l'entrée numérique 2
État de l'entrée numérique 3
État de l'entrée numérique 4
84
IN 1... 20
CPU

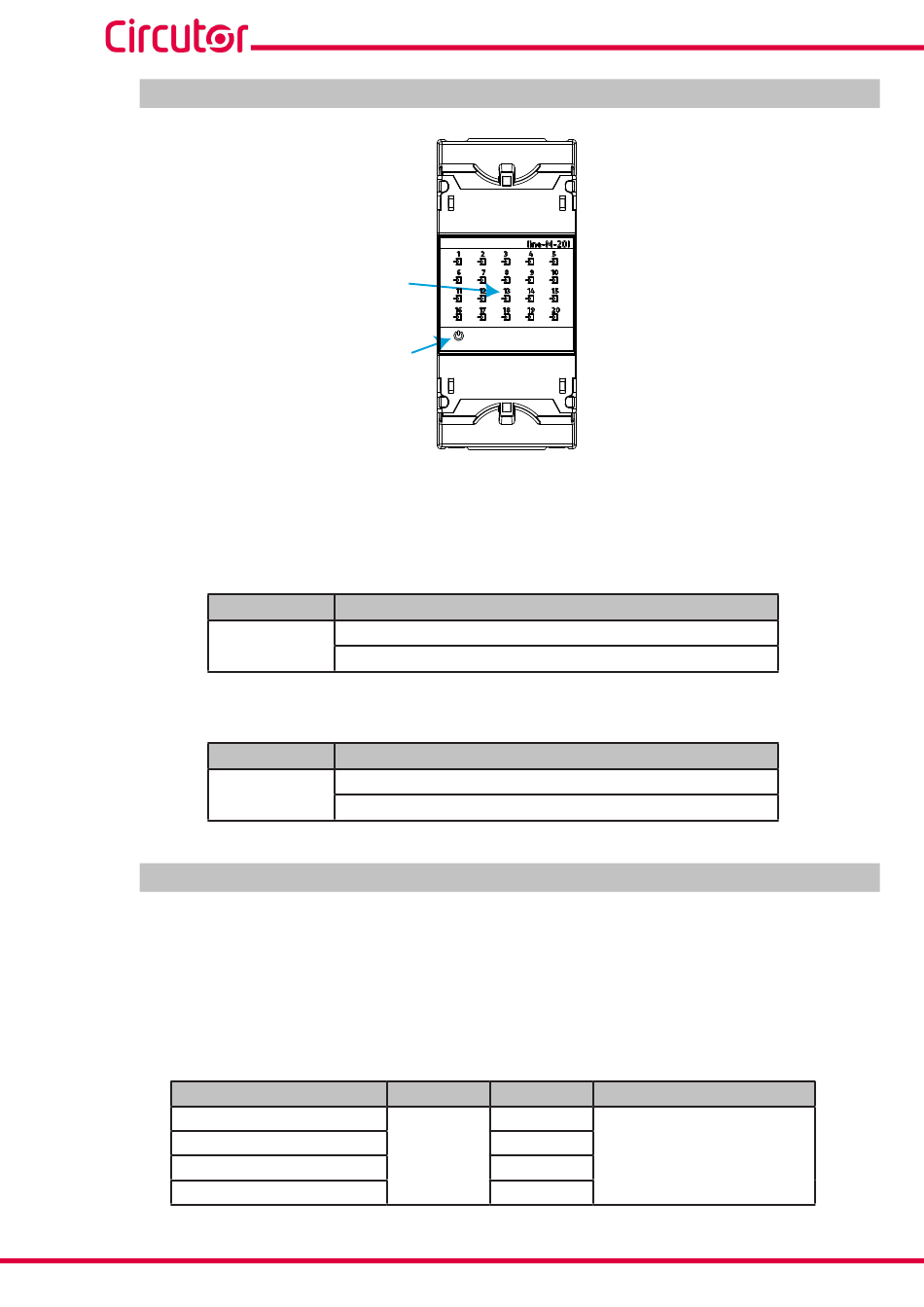

Figure 42: LED : line-M-20I�
Tableau 48: LED CPU�
LED
Clignotant :
CPU
Couleur blanche: Indique que l'appareil est alimenté
Tableau 49: LED IN x�
LED
Allumé:
IN x
Couleur verte: Indique que l'entrée x est active
Tableau 50: Carte des mémoires Modbus: État des entrées numériques
Format
bool
Description
Description
Adresse Valeur
0000
0001
0 : Désactivée - 1 : Activée
0002
0003
