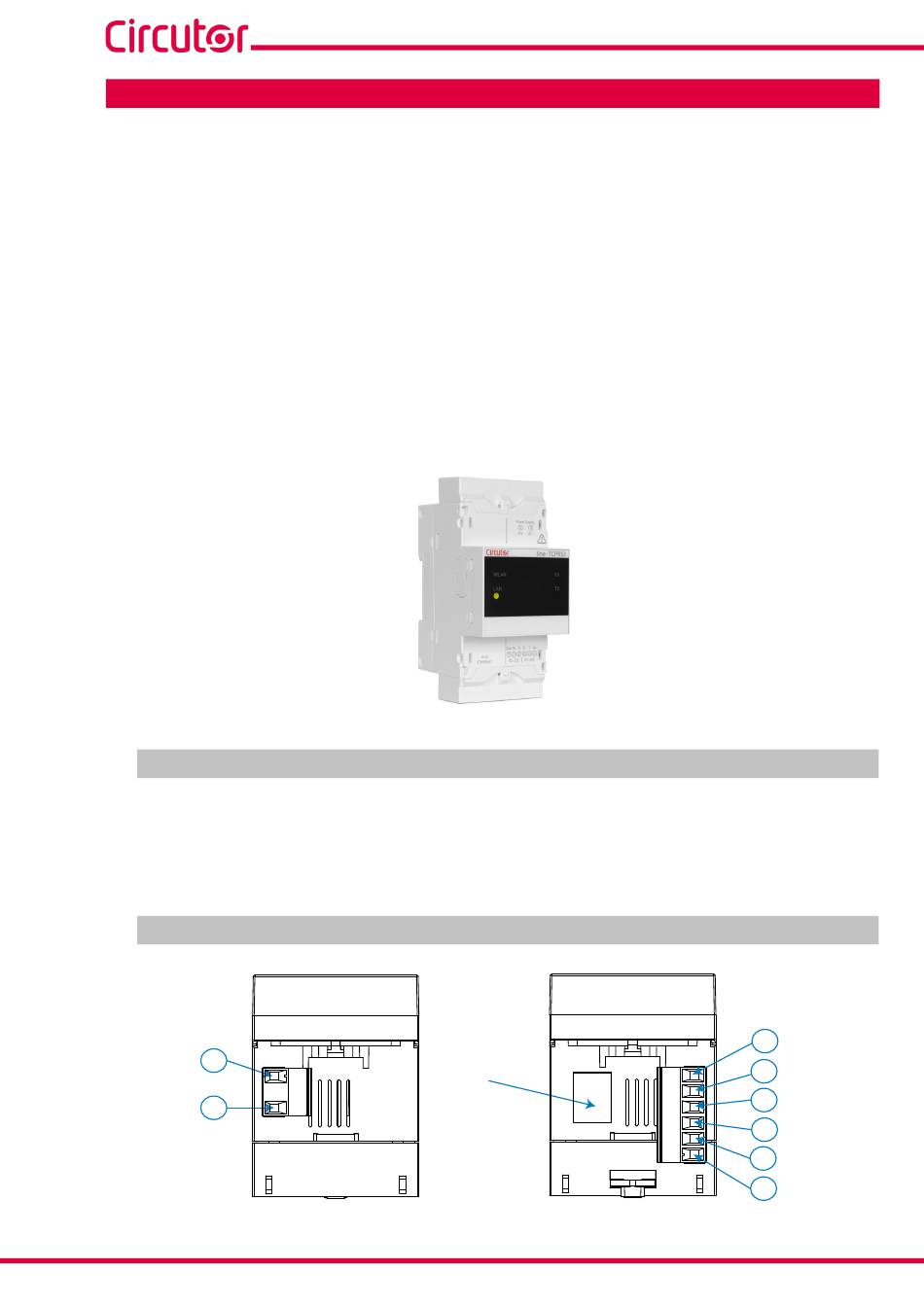

10.- line-TCPRS1
Le line-TCPRS1 est une passerelle axée sur la conversion de l'environnement physique (RS-485 ou
RS-232) à Ethernet et/ou Wi-Fi. L'appareil est doté d'un service web et d'une application, MyConfig
(Android), utilisant la connectivité BlueTooth®, qui permettent à l'utilisateur de modifier complètement
les paramètres de configuration de l'appareil.
Par le bus latéral, l'appareil peut être connecté aux équipements de la gamme line: line-CVM-D32 et
aux modules d'extension line-M-xxx-xx� Il dispose également de bornes de communication RS-485
et RS-232 lui permettant de se connecter en même temps à d'autres appareils ne faisant pas partie
de la gamme line.
Note: Les équipements connectés aux bornes de communication RS-485 ou RS-232 doivent être
configurés avec un nombre de périphériques ≥ 10.
Note: Pour les protocoles ModbusTCP et TCP, la ligne-TCPRS1 peut être interrogée pour jusqu'à 5
maîtres en même temps.
10�1�- INSTALLATION
L'appareil doit être connecté à un circuit d'alimentation protégé doté de fusibles de type gl (CEI 269)
ou de type M, comprenant entre 1 et 2A. Il devra comporter un interrupteur magnéto-thermique ou un
dispositif équivalent pour déconnecter l'appareil du réseau d'alimentation.
Le circuit d'alimentation doit être connecté par un câble de section minimum d'1 mm
10�2�- BORNES DE L'APPAREIL
74
11
9
Figure 34: Bornes du line-TCPRS1 : Supérieure - inférieure�
Ethernet
line-M
.
2
24
23
22
21
20
19
