1 : C, Commune d'entrée numérique 1-5
2 : 1, Entrée numérique 1
3 : 2, Entrée numérique 2
4 : 3, Entrée numérique 3
5 : 4, Entrée numérique 4
6 : 5, Entrée numérique 5
7 : 10, Entrée numérique 10
8 : 9, Entrée numérique 9
9 : 8, Entrée numérique 8
10 : 7, Entrée numérique 7
11 : 6, Entrée numérique 6
12 : C, Commune d'entrée numérique 6-10
11�3�- SCHÉMAS DE CONNEXION
Manuel d'instructions
Tableau 47: Liste des bornes du line-M-20I�
Bornes de l'appareil
13 : C, Commune d'entrée numérique 11-15
14 : 11, Entrée numérique 11
15 : 12, Entrée numérique 12
16 : 13, Entrée numérique 13
17 : 14, Entrée numérique 14
18 : 15, Entrée numérique 15
19 : 16, Entrée numérique 16
20 : 17, Entrée numérique 17
21 : 18, Entrée numérique 18
22 : 19, Entrée numérique 19
23 : 20, Entrée numérique 20
24 : C, Commune d'entrée numérique 16-20
Entradas digitales
Digital inputs
5
10 9 8 7
1 2 3 4
1
6
7
C
3k
3k
3k
3k
C
13
19
11 12 1314 15
16 17 1819 20

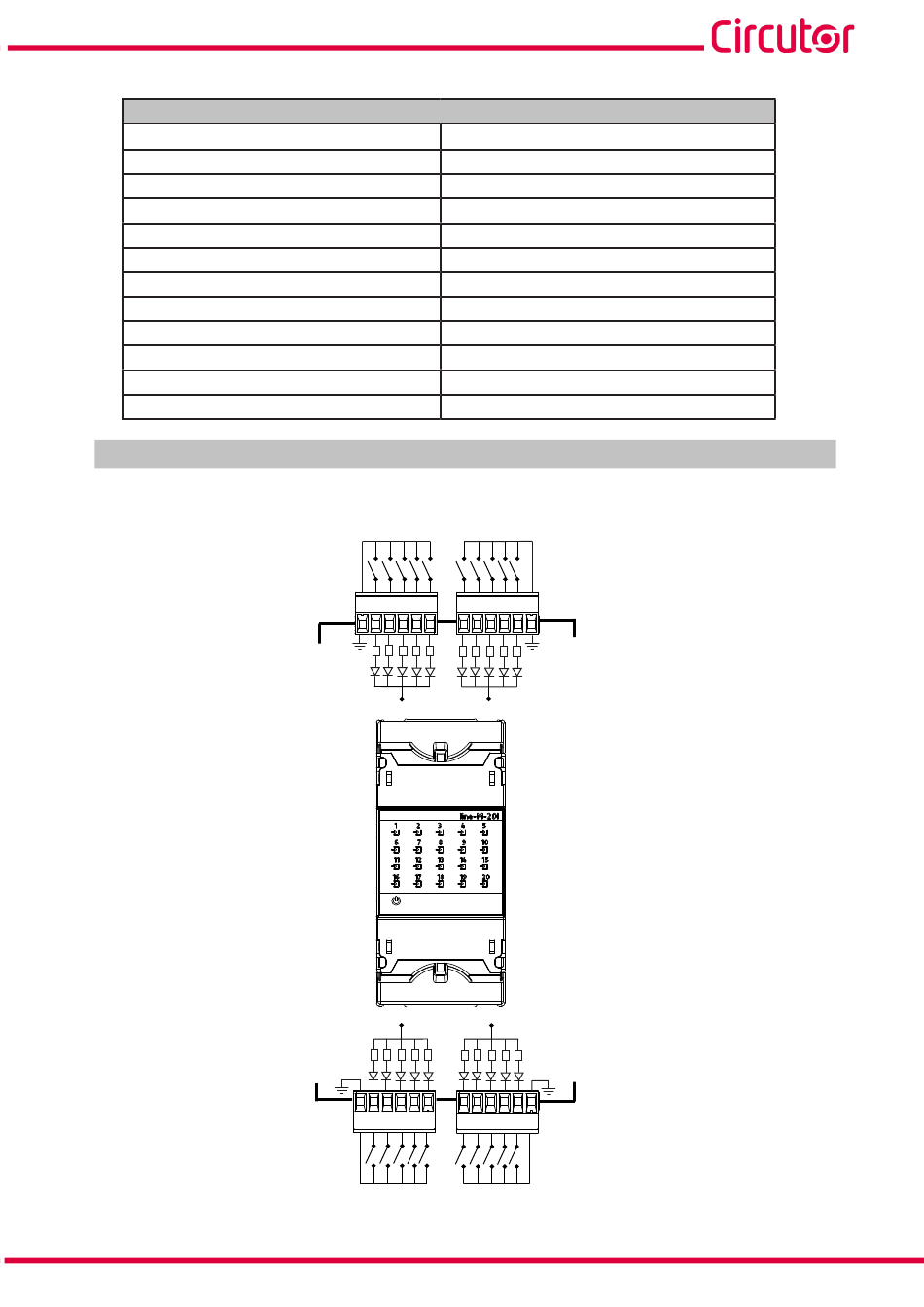

Figure 41: Schéma de connexion line-M-20I
6
12
C
C
24
83
