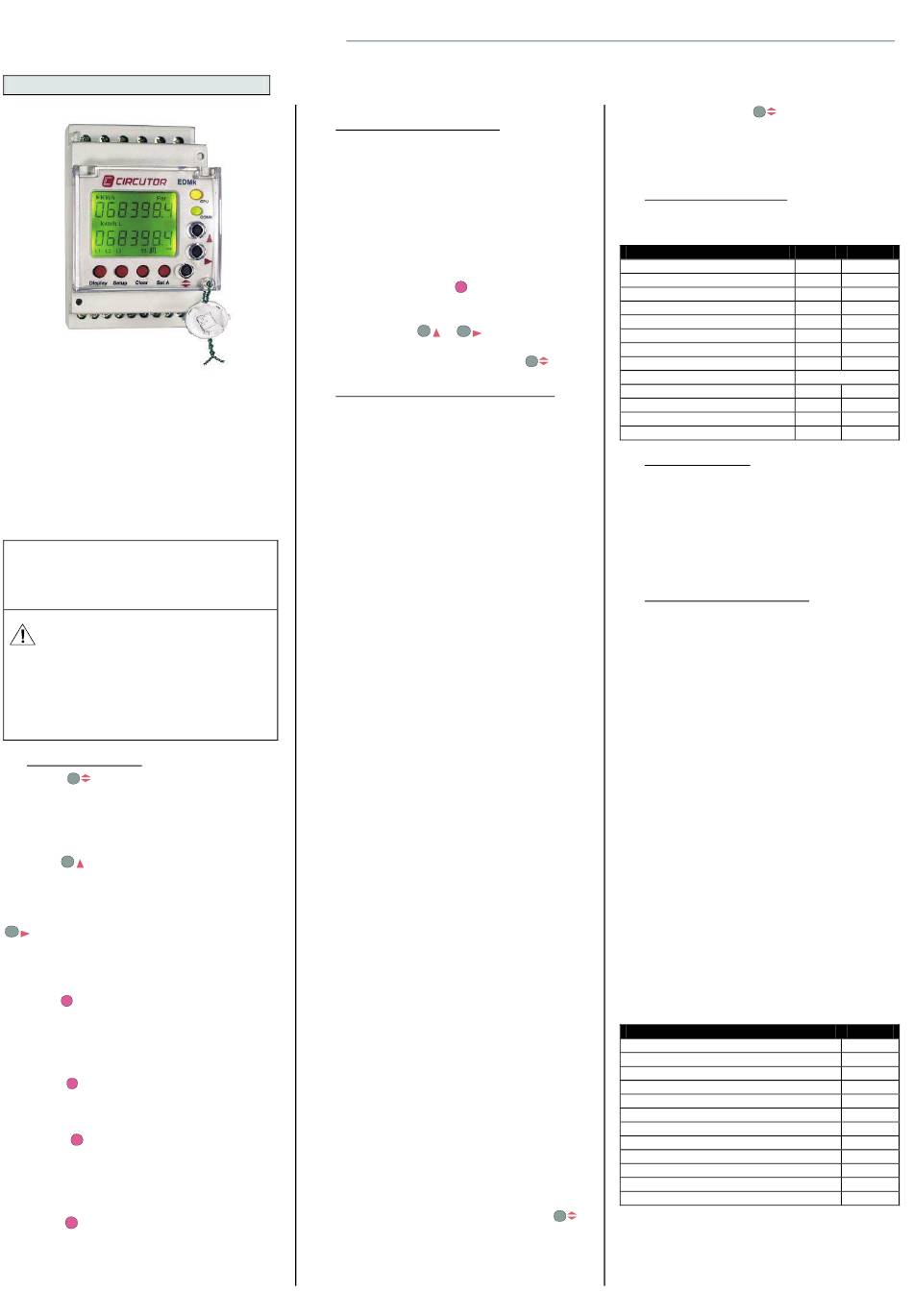

COMPTEUR TRIPHASÉ EDMK
Le compteur électronique triphasé d'énergie EDMk est
un appareil capable de mesurer
consommation et en génération (quatre quadrants) :
l'énergie active (consommée et générée), l'énergie
réactive inductive (consommée et générée) et l'énergie
réactive capacitive (consommée et générée), outre le
comptage d'énergies partielles.
effectuée en valeur efficace vraie, par trois entrées de
tension et neutre C.A. et trois entrées d'intensité C.A.
(au travers de transformateurs de courant .../5A ou
.../1A). Les paramètres mesurés et calculés sont
montrés sur le tableau des variantes.
Avant d'effectuer t oute opération d'entretien,
de modification des branchements, de réparation,
etc., vous devez débrancher l'appareil de toute
source d'alimentation. Si vous détectez une faille
de fonctionnement de l'appareil
protection, laissez-le hors-service. Sa conception
permet un remplacement rapide en cas de panne.
1.- FONCTIONS DE CLAVIER
Le bouton permet de se déplacer parmi les
différents groupes d'énergies en son cas : tarif un et
partiels, ou bien, tarif un, deux, trois et partiels (type
EDM3k). Au sein du menu de configuration, il est
utilisé pour valider la donnée et passer à l'écran de
paramétrisation suivant.
Le bouton permet de sélectionner les différentes
options de visualisation d'énergie active ou réactive.
Au sein du menu de configuration, il est utilisé pour
augmenter le digit en cas d'introduction ou de sélection
d'une variante.
, dans l'option active, permet de sélectionner
l'énergie générée ou consommée, et dans l'option
réactive, de sélectionner l'inductive ou la capacitive. Au
sein du menu de configuration, il est utilisé pour
déplacer le curseur entre les digits.
Le bouton permet l'allumage du display en cas
Display
d'absence d'alimentation. Cette fonction permet la
lecture locale des compteurs lorsque l'appareil se
trouve hors service. Cette option est disponible, tant
que le compteur dispose d'une batterie optionnelle (voir
tarifs M3).
Le bouton a pour fonction l'accès rapide au
Setup
menu de paramétrisation complète de l'appareil. Pour
accéder à ce menu, il faudra maintenir ce bouton
poussé pendant au moins une seconde.
Le bouton a pour fonction l'effacement des
Clear
énergies partielles ; pour ce faire, vous devez
maintenir poussé le bouton pendant au moins quatre
secondes. Le message "donE", indique que les
compteurs ont été initialisés avec succès (active et
réactive).
Le bouton a pour fonction la mise en marche
Set A
compteur en un seul pas, avec la configuration
minimum pour compter (cf.
Paramétrisation en un seul pas).
M98204801-02-07A
EDMk
2.- MISE EN MARCHE EN UN SEUL PAS
2.1.- Information préalable
Cette option n'est valable que pour des installations où
aucun transformateur
effectuer la mesure ; cette mesure de tension se fait
directement (300V C.A.
de courant a lieu grâce à des transformateurs de
courant externes avec un secondaire d'un ou cinq
ampères.
2.2.- Paramétrisation en un seul pas
En maintenant la touche
seconde, l'appareil habilite à l'écran la paramétrisation
du primaire et du secondaire de courant.
Grâce aux boutons
la valeur d primaire et du secondaire du transformateur
de courant, en les validant avec le bouton
l'énergie en
3.- PARAMÉTRISATION COMPLÈTE DU COMPTEUR
Au moyen
compteur, il est possible de modifier toutes les options
de configuration. Ces options affectent la configuration
des transformateurs externes de la tension en son cas,
La mesure est
et de courant, ainsi que l'omission de compteurs que le
client peut trouver peu importants ou inutiles pour son
installation.
3.1.- Primaire du transformateur de tension
Sur l'écran apparaît "PriU" suivi de 7 digits; ceux-ci
nous permettent de programmer le primaire du
transformateur de tension (de 1 à 999.999).
3.2.- Secondaire du transformateur de tension
Sur l'écran apparaît "SECu" suivi de 3 digits ; ceux-ci
nous permettent de programmer le secondaire du
transformateur de tension (de 1 à 999).
3.3.- Primaire du transformateur de courant
Sur l'écran apparaît "PriA" et 5 digits numériques qui
ou de sa
nous permettent de programmer le primaire des
transformateurs de courant (de 1 à 9.999).
3.4.- Secondaire du transformateur de courant
Sur l'écran apparaît "SEcA" suivi du numéro 5 ou 1, ce
qui nous permettra de programmer la relation du
secondaire du transformateur de courant installé (5=
5A ou 1= .../ 1A).
3.5.- Mesure sur 2 ou 4 quadrants.
Sur l'écran apparaît "quAd"; il faut choisir une des deux
options
4=consommation et génération.
3.6.- Programmation temps de déconnexion du "backlight"
Sur l'écran apparaît "diSP oFf"; il faut programmer le
temps d'allumage du backlight en secondes après la
dernière pulsation de clavier. En programmant 00, le
backlight reste allumé de façon permanente.
3.7.- Visualisation ou omission d'énergie réactive
Sur l'écran apparaît "rEACt"; cette option permet de
sélectionner la visualisation ou l'omission de l'énergie
réactive ("YeS" ou "nO").
3.8.- Visualisation ou omission d'énergie partielle
Sur l'écran apparaît "PArt"; cette option permet de
sélectionner la visualisation ou l'omission de l'énergie
active et réactive partielle ("YeS" ou "nO"). En cas
d'omission, le compteur occulte et détient le comptage
d'énergie.
3.9.- Programmation sortie de pulsations d'énergie
L'écran montre "Out ACt"; il faut sélectionner quelle
énergie associer à la sortie numérique 1 : énergie
active consommée (import) ou générée (export) ;
une fois la donnée validée avec la touche
faudra introduire la valeur en W·h par pulsation.
L'écran montre "OUt rEA": il faut sélectionner quelle
Chapitre 2.2.-
énergie réactive doit être associée à la sortie
numérique 2:
de tension n'existe
/ 500V C.A. ) ; et la mesure
f-n f-f
poussée pendant un
Set A
et , nous paramétrisons
de la paramétrisation complète
disponibles :
2=consommation
L / C- / L- / C; une fois la donnée
validée avec la touche
valeur en var·h par pulsation.
Dans le cas de choisir 2 quadrants (voir une partie
3.5.-Mesure sur 2 ou 4 quadrants.), c'est seulement
disponible L et C.
pour
4.- CONFIGURATION PAR DÉFAUT
Le compteur triphasé électronique EDMk-ITF-C2 est
livré avec la configuration par défaut suivante :
VARIANTE
Primaire Tension
Secondaire Tension
Primaire Courant
Secondaire Courant
Mesure en 2 ou 4 Quadrants
Déconnexion Backlight
Visualisation Énergie Réactive
Visualisation Énergie Partielle
.
Pulsations Énergie
- Énergie Active
- W·h / Pulsation
du
- Énergie Réactive
- var·h / Pulsation
5.- TARIFS (TYPE EDM3K)
Le changement de tarif est effectué par hardware.
L'appareil dispose d'un commun et de deux entrées
sans tension pour choisir le type de tarif avec lequel on
souhaite travailler (Tarif 1, Tarif 2 ou Tarif 3).
- Tarif 1 : Sans pont entre les bornes
- Tarif 2 : Pont entre les bornes A et S
- Tarif 3 : Pont entre les bornes B et S
6.- COMMUNICATION (TYPE RS485-C2)
6.1.- Programmation paramètres de configuration
Paramètres configurables
paramétrisation :
- "nPEr": Numéro périphérique 001 à 255
- "bAud": Vitesse 1200-2400-4800-9600-19200
- "bitS": Longueur 8 bits
- "PAri": No , Even (pair), Odd (impair)
- "StoP": Bits de stop 1 ou 2
Configuration par défaut : 001 / 9600 / 8 / N / 1
6.2.- Protocole de communication
/
...
Le compteur
EDMk
communication MODBUS RTU© et un protocole de
réseau RS485. La trame est formulée de la façon
suivante :
QUESTION : NP FT AAAA NNNN CRC
ou
NP: 1 Byte
FT: 1 Byte
AAAA: 2 Byte
NNNN: 2 Byte
CRC: 1 Byte
Dans les registres Modbus, l'énergie s'accumule en
kW·h x 100 (2 décimales) avec une longueur de 2
Words.
6.3.- Carte de mémoire MODBUS RTU©
MAGNITUDE
Énergie Active +
Énergie Active -
Énergie Réactive Inductive +
Énergie Réactive Capacitive -
Énergie Réactive Inductive -
Énergie Réactive Capacitive +
Énergie Active Partielle +
Énergie Active Partielle -
Énergie Réactive Inductive Partielle +
Énergie Réactive Capacitive Partielle -
Énergie Réactive Inductive Partielle -
Énergie Réactive Capacitive Partielle +
, il
, il faudra introduire la
POINT VALEUR
3.1
000001
3.2
001
3.3
0005
3.4
5
3.5
2
3.6
10
3.7
no
3.8
no
3.9
Import
3.9
1000
3.9
L
3.9
1000
dans menu de
utilise un protocole de
Nombre de périphérique
Fonction 04 lecture de n Words
Adresse du 1r. registre
Nº de registres à demander
Cyclic Redundancy Checking
REG.
00-01
02-03
04-05
06-07
08-09
0A-0B
30-31
32-33
34-35
36-37
38-39
3A-3B
