line-M
3�2�- INSTALLATION
Lorsque l'appareil est branché, toucher les bornes, ouvrir des couvercles ou retirer
certains éléments peut s'avérer dangereux. Cet équipement ne doit pas être utilisé
avant la fin de son installation.
L'appareil doit être installé à l'intérieur d'un tableau électrique ou d'un boîtier avec fixation sur rail DIN
(CEI 60715).
Avant d'installer le module d'extension, vous devez déconnecter le line-CVM ou line-
EDS de toute source d'alimentation, propre ou intermédiaire.
Le module line-M-3G peut uniquement être connecté à gauche des appareils line-
EDS.
Vous ne pouvez connecter aux appareils line-CVM et line-EDS que 2 modules d'exten-
sion directement du côté droit de l'appareil.
Si le line-EDS est connecté à un line-M-3G, il n'est possible de connecter qu'un
module d'expansion à droite.
Voir «2.- DESCRIPTION DU PRODUIT. »
Pour connecter les modules d'extension, procédez comme suit:
1�- Retirez les capuchons de protection du connecteur d'extension, situés sur le côté de l'appareil, avec
un tournevis plat (
Figure 3
2�- Insérez le connecteur d'extension et les clips de fixation dans l'un des appareils (
Manuel d'instructions
).

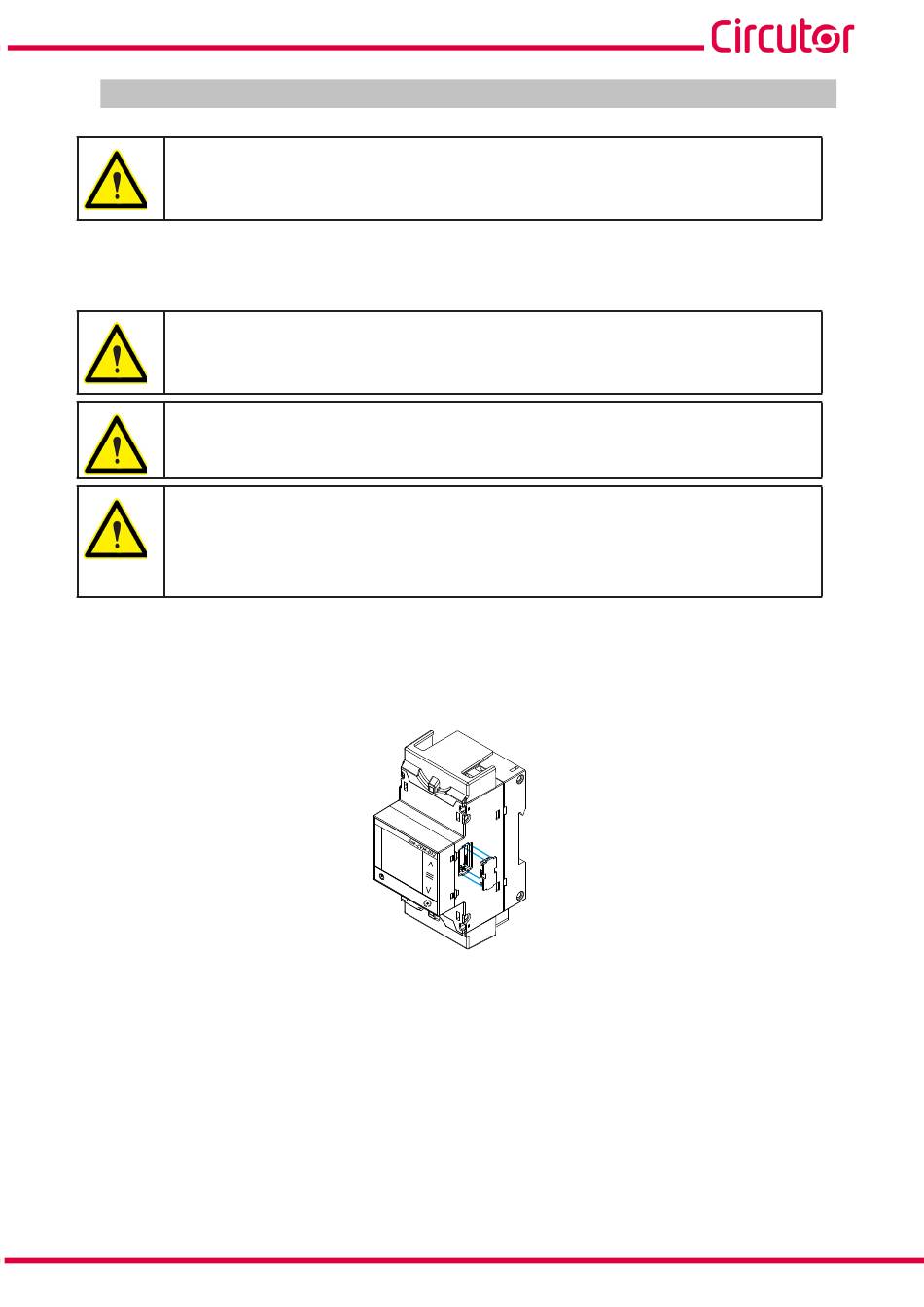

Figure 3: Installation étape 1�
).
Figure 4
11
