9 : A1 ~/+, Alimentation auxiliaire
11 : A2 ~/-, Alimentation auxiliaire
19 : Commune, GND pour RS-232
20 : Rx, RS-232
21 : Tx, RS-232
Note: Pour un fonctionnement correct des communications série, les ports RS-485 et RS-232 ne
doivent pas être câblés en même temps.
10�3�- INDICATEURS LED
Les équipements line-TCPRS1 disposent de 7 témoins LED.
CPU: indique l'état de l'équipement:
LED
CPU
WLAN: indique l'état de la connectivité Wi-Fi:
LED
WLAN
LAN: indique l'état de la connectivité Ethernet:
LED
LAN
Manuel d'instructions
Tableau 40: Liste des bornes du line-TCPRS1�
Bornes de l'appareil
WLAN
LAN
Bluetooth
CPU

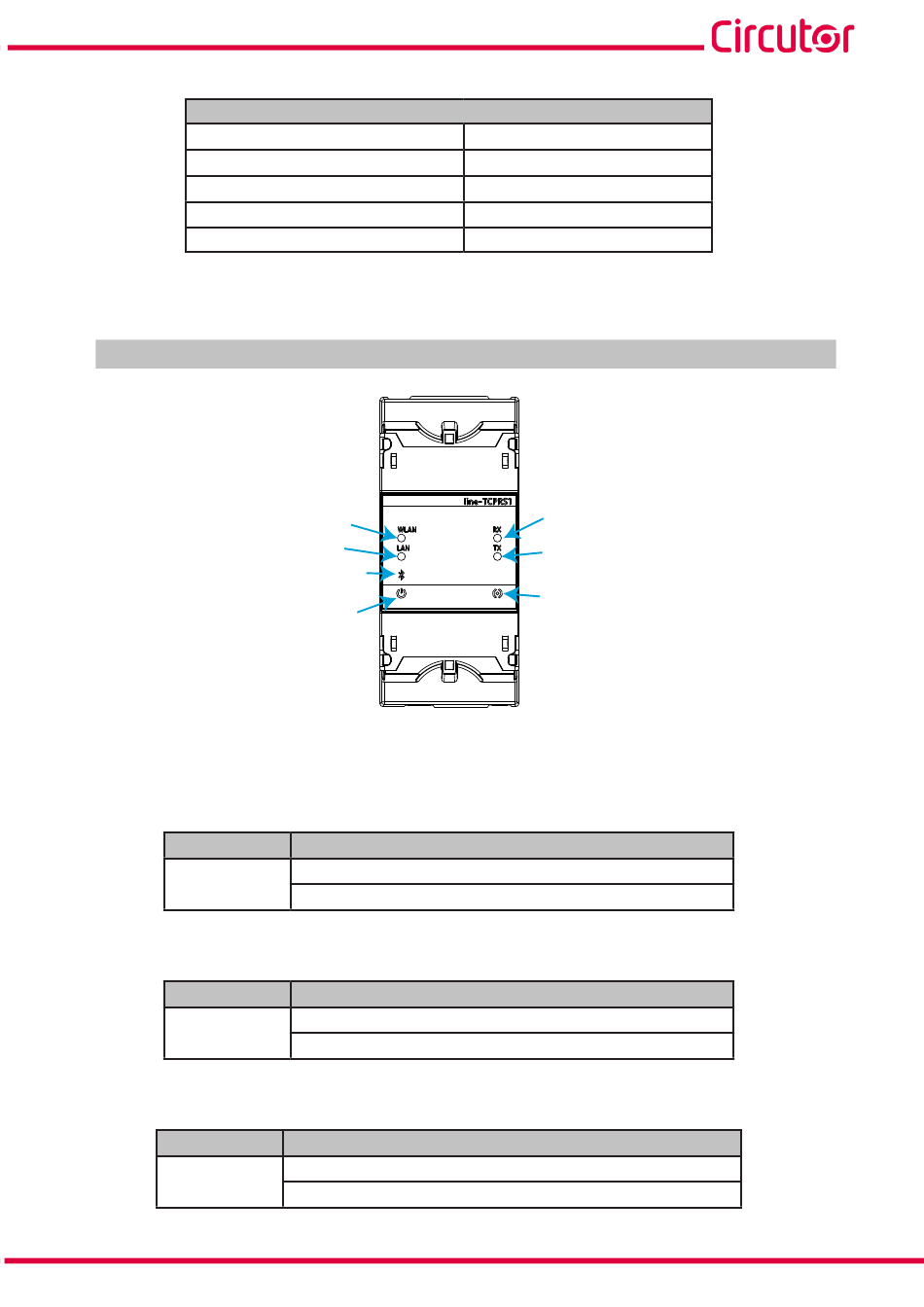

Figure 35: LED: line-TCPRS1�
Tableau 41: LED CPU�
Clignotant:
Couleur blanche: Indique que l'appareil est alimenté
Tableau 42: LED WLAN�
Allumé:
Couleur bleu: Indique que la connexion Wi-Fi est active
Tableau 43: LED LAN�
Allumé:
Couleur verte: Indique que la connexion Ethernet est active
22 : B-, RS-485
23 : S, GND pour RS-485
24 : A+, RS-485
Ethernet: Connexion Ethernet
RX
TX
Alarma
Alarm
Description
Description
Description
75
