12�2�- BORNES DE L'APPAREIL
90
12
11
10
9
8
7

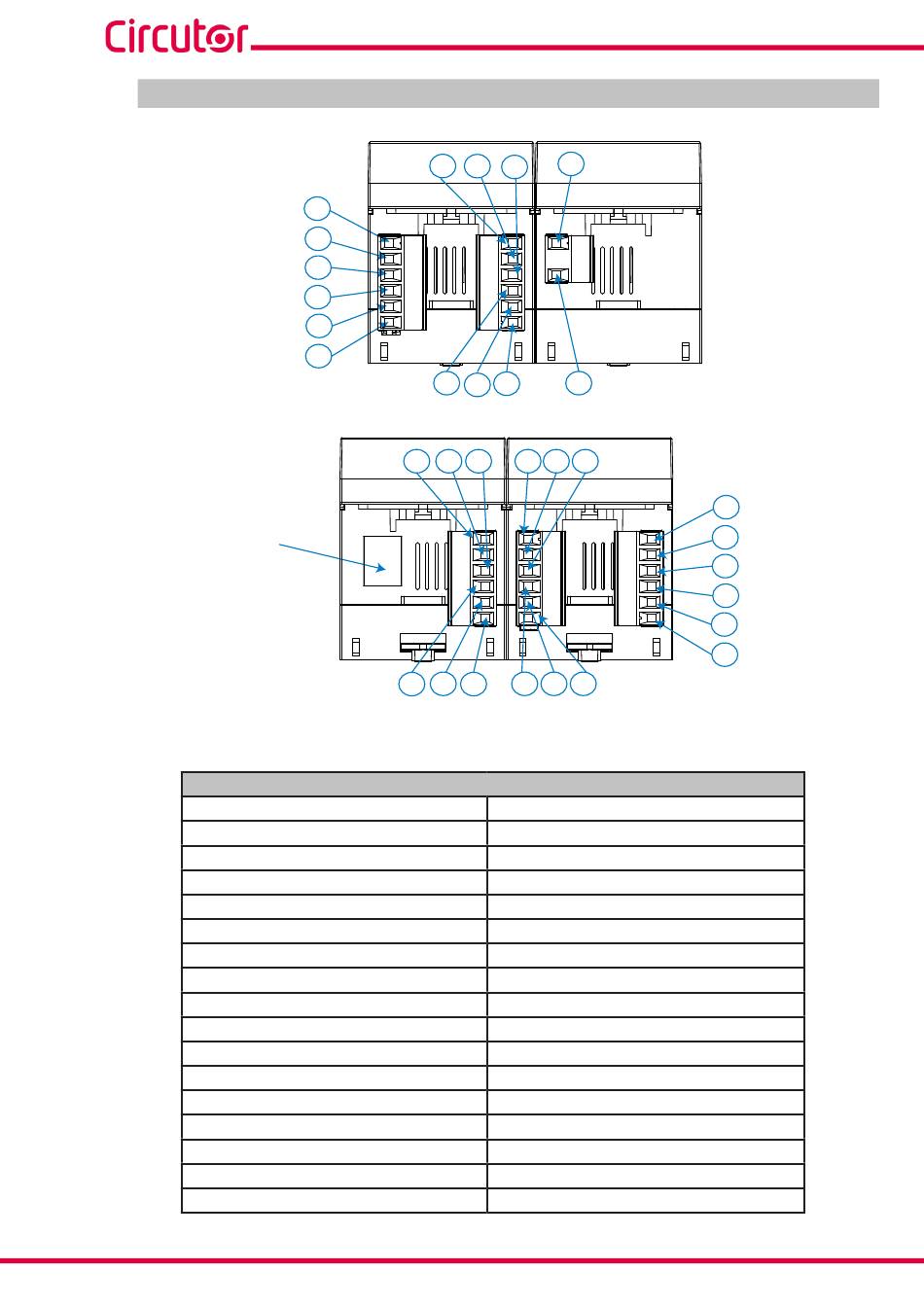

Figure 43: Bornes du line-LM20I-TCP kit: Supérieure�
Ethernet
Figure 44: Bornes du line-LM20I-TCP kit: inférieure�
Tableau 55: Liste des bornes du line-LM20I-TCP kit�
1: C, Commune d'entrée numérique 1-5
2: 1, Entrée numérique 1
3: 2, Entrée numérique 2
4: 3, Entrée numérique 3
5: 4, Entrée numérique 4
6: 5, Entrée numérique 5
7: 10, Entrée numérique 10
8: 9, Entrée numérique 9
9: 8, Entrée numérique 8
10: 7, Entrée numérique 7
11: 6, Entrée numérique 6
12: C, Commune d'entrée numériques 6-10
13: A1 ~ /+, Alimentation auxiliaire
14: A1 ~ /-, Alimentation auxiliaire
15: Commune, GND pour RS-232
16: Rx, RS-232
17: Tx, RS-232
14
2
1
3
13
6
4 5
23
20 19 18 21 22
17 16 24 25 26
15
Bornes de l'appareil
18: B-, RS-485
19: S, GND pour RS-485
20: A+, RS-485
21: C, Commune d'entrée numérique 11-15
22: 11, Entrée numérique 11
23: 12, Entrée numérique 12
24: 13, Entrée numérique 13
25: 14, Entrée numérique 14
26: 15, Entrée numérique 15
27: 16, Entrée numérique 16
28: 17, Entrée numérique 17
29: 18, Entrée numérique 18
30: 19, Entrée numérique 19
31: 20, Entrée numérique 20
32: C, Commune d'entrée numérique 16-20
Ethernet: Connexion Ethernet
line-M
32
31
30
29
28
27
