line-M

8.- line-M-EXT-PS

Le line-M-EXT-PS est un adaptateur d'alimentation pour les appareils de la famille Line.
Le module doit se connecter latéralement à gauche des appareils qu'il est prévu d'alimenter.
8�1�- INSTALLATION
Le module line-M-EXT-PS se connecte latéralement à gauche des appareils que vous souhaitez ali-
menter. Il peut alimenter une puissance de jusqu'à 10 VA, de sorte qu'il est en mesure d'alimenter un
nombre limité d'appareils.
L'ensemble maximum qu'il peut alimenter est: 1 line-EDS + 1 line-CVM + 1 line-M
Vous pouvez intercaler plusieurs line-M-EXT-PS pour alimenter des ensembles d'une puissance su-
périeure à 10 VA. Chaque line-M-EXT-PS alimentera les appareils connectés à sa droite (
line-M-EXT-PS line-EDS
Note: Les appareils line-EDS et line-CVM Non doivent être reliés à l'alimentation auxiliaire.
Manuel d'instructions
line-M-EXT-PS
line-EDS

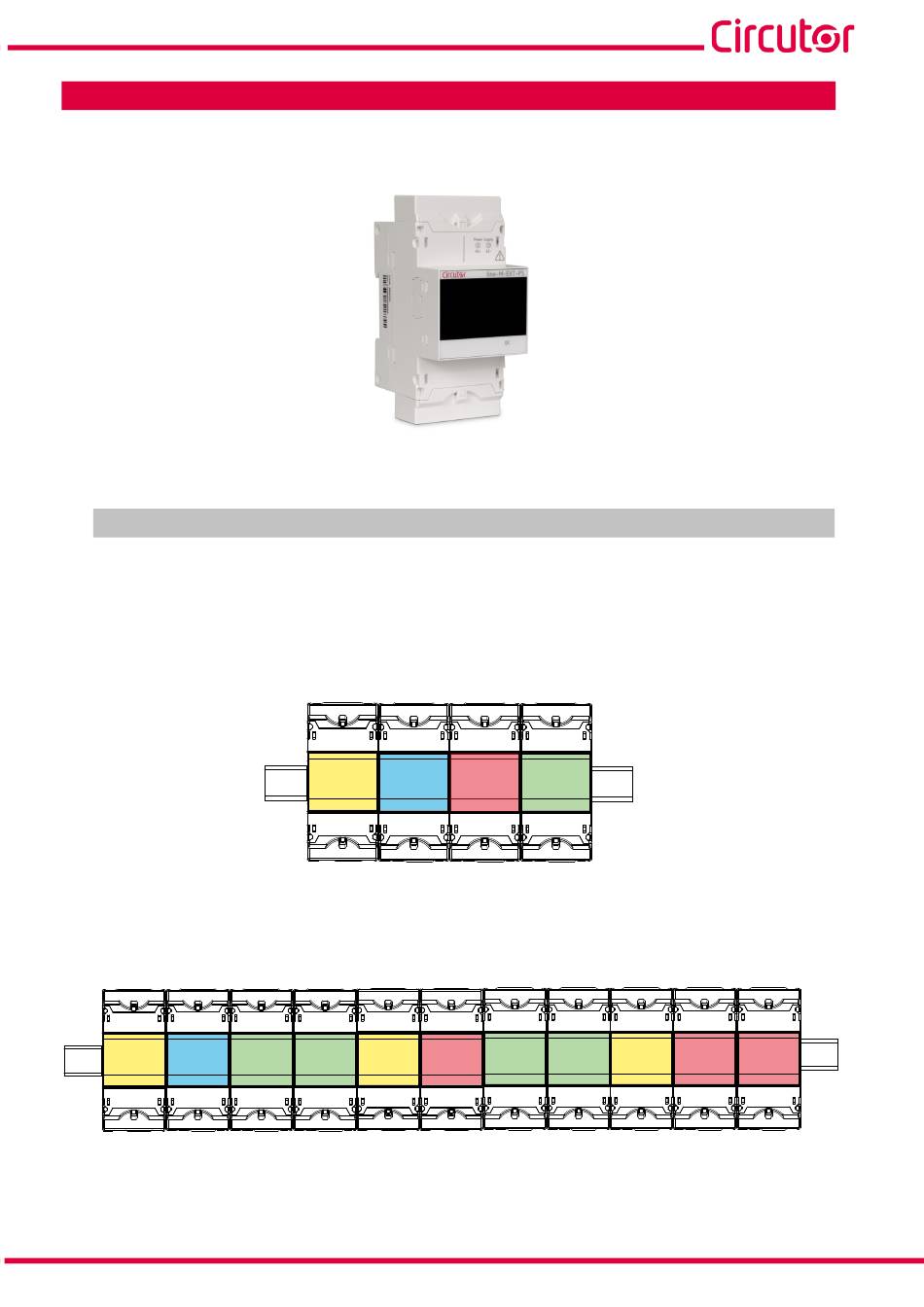

Figure 25: Ensemble maximum qu'un line-M-EXT-PS peut alimenter�
line-M-EXT-PS
line-M line-M
Figure 26: Connexion avec plusieurs appareils line M-EXT-PS�
line-CVM
line-M
line-CVM line-M line-M
.
(Figure 25)
Figure 26
line-M-EXT-PS
line-CVM line-CVM
).
65
