Line-M-4Io-Rv; 7�1�- Bornes De L'appareil - Circutor line-M-4IO-R Manuel D'instructions

7.- line-M-4IO-RV

Le module d'extension line-M-4IO-RV dispose de 4 entrées numériques en tension de 230 V~ et de 4
sorties de relais.
7�1�- BORNES DE L'APPAREIL
12
11
10
9
8
7
1: C, Commun pour les entrées numériques
2: 1, Entrée numérique 1
3: 2, Entrée numérique 2
4: 3, Entrée numérique 3
5: 4, Entrée numérique 4
7: NO, Sortie relais 2 (NO)
8: C, Sortie relais 2 (commun)
9: NC, Sortie relais 2 (NF)
10: NO, Sortie relais 1 (NO)
58
1
2
3
4
5

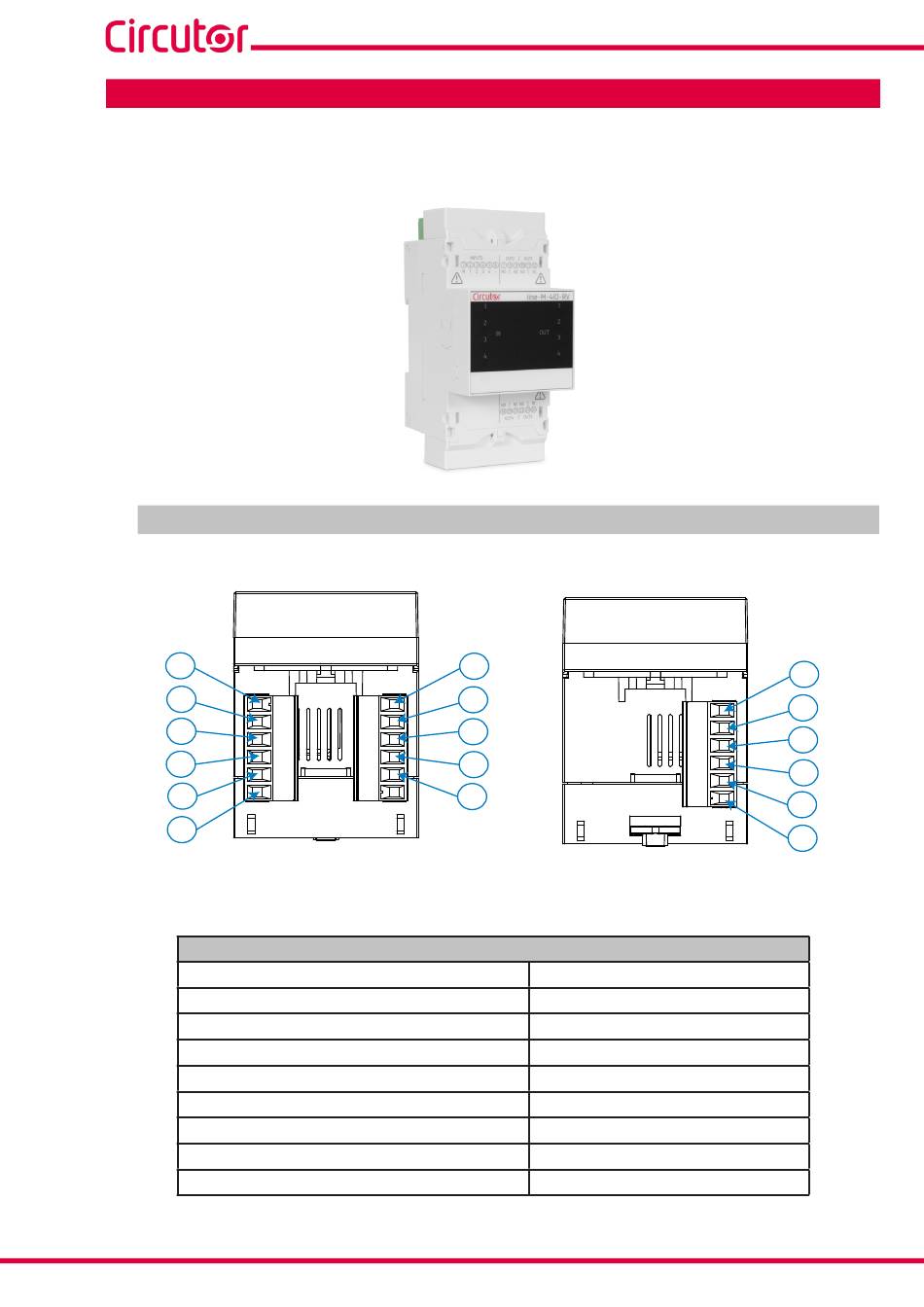

Figure 21: Bornes du line-M-4IO-RV: Supérieur - Inférieur�
Tableau 30: Liste des bornes du line-M-4IO-RV�
Bornes de l'équipement
11: C, Sortie relais 1 (commun)
12: NC, Sortie relais 1 (NF)
19: NO, Sortie relais 4 (NO)
20: C, Sortie relais 4 (commun)
21: NC, Sortie relais 4 (NF)
22: NO, Sortie relais 3 (NO)
23: C, Sortie relais 3 (commun)
24: NC, Sortie relais 3 (NF)
