Vue latérale (Droite)

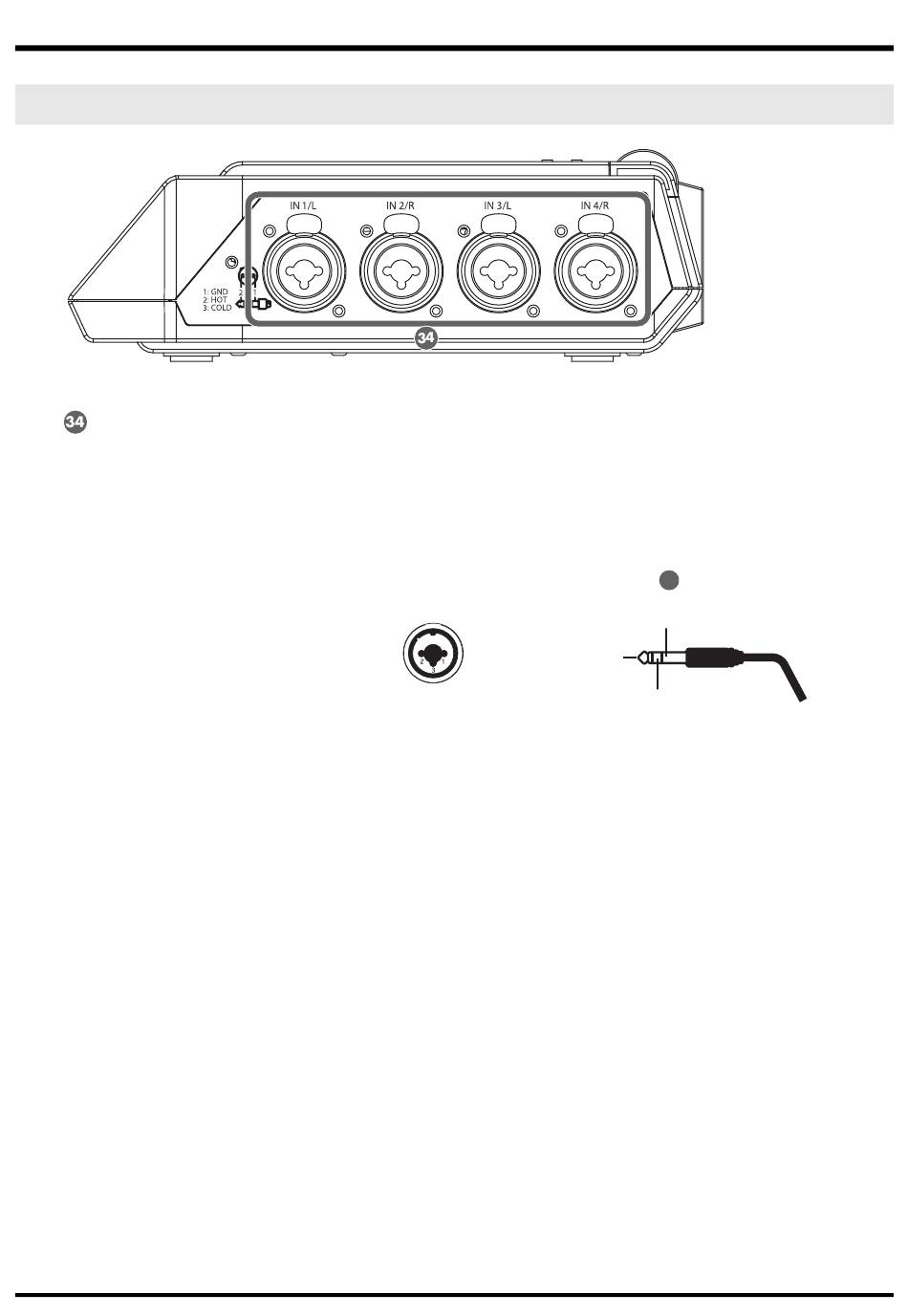

fig.panel-4.eps
Entrées « Combo » 1–4
Ces connecteurs d'entrée audio analogiques sont compatibles avec des préamplificateurs de microphone. Ils
prennent en charge les prises XLR ou les prises téléphone, qu'il est possible de sélectionner pour qu'elles soient
adaptées au périphérique connecté. Ils acceptent également les connexions symétriques ou dissymétriques.
Vous pouvez utiliser les entrées « Combo » 1 à 4 comme quatre pistes d'entrée monophonique ou comme deux
paires stéréo, 1/2 et 3/4. Pour plus de détails, reportez-vous à la section « 1 « Recording Setup »
(paramétrage enregistrement) » (p. 66).
* Le type XLR prend en charge l'alimentation fantôme 48 V et vous permet de connecter des microphones électrostatiques à
alimentation fantôme. Dans ce cas, activez le commutateur d'alimentation fantôme
fig.XLR-TRS
922 Le R-44 est équipé de connecteurs de type
symétrique (XLR/TRS). Les schémas de
câblage de ces connecteurs sont illustrés ci-
contre. Avant d'effectuer les connexions,
consultez les schémas de câblage du
périphérique que vous souhaitez connecter.
* Si les câbles de connexion sont dotés de résistances, le niveau du signal en provenance des appareils connectés aux entrées
(« Combo » 1 à 4) peut être relativement faible. Si c'est le cas, utilisez des câbles de connexion qui ne comportent pas de
résistances.
* Pour déconnecter un câble de type XLR, appuyez sur le loquet métallique tout en retirant le connecteur.
14
MASSE(ENVELOPPE)
1:MASSE
POINT CHAUD
2:POINT CHAUD
3:POINT FROID
(POINTE)
POINT FROID(ANNEAU)
sur la face supérieure.
3
