- BLU
- BLAU
- BLUE
- AZUL
- BLEU
- BLAW
- BIANCO
- WEISS
- WHITE
- BLANCO
- BLANC
- WIT
- NERO
- SCHWARZ
- BLACK
- NEGRO
- NOIR
- ZWART
- BIANCO
- WEISS
- WHITE
- BLANCO
- BLANC
- WIT
26
- ESTATE
- SUMMER
- ETÈ
B8
- SOMMER
- VERANO
- ZOMER
- INVERNO
- WINTER
- HIVER
B8
- WINTER
- INVIERNO
- WINTER

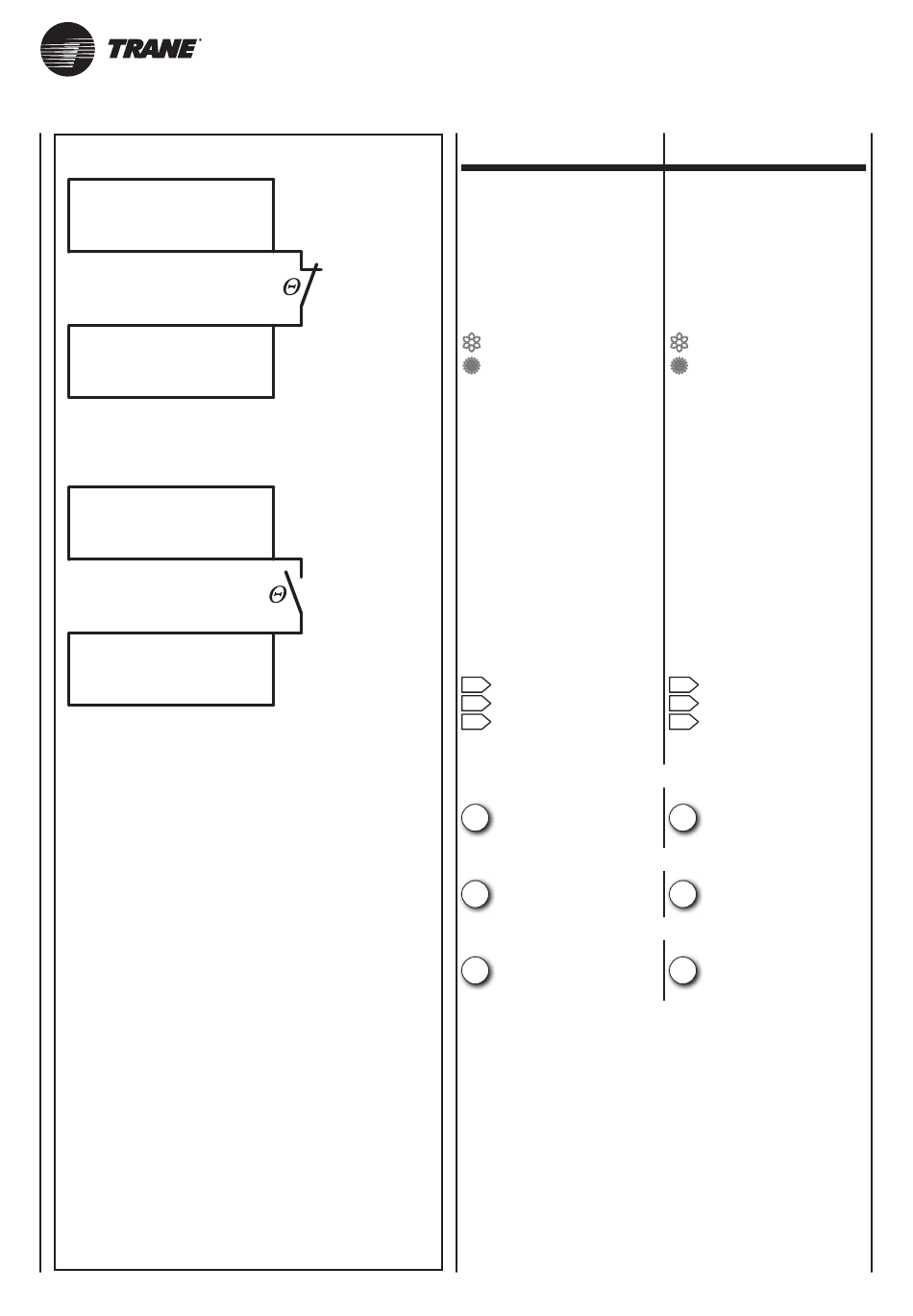

LEGENDA
CT
= Morsettiera
del cablaggio
FCT
= Morsettiera
del FAN COIL
M
= Motoventilatore
Y1/Y2 = Valvola acqua
(IMPIANTO A 2 TUBI)
Y2
= Valvola acqua CALDA
o resistenza elettrica
Y1
= Valvola acqua FREDDA
= Estate - aria fredda
= Inverno - aria calda
CO
= Cambio
stagionale esterno
EH
= Resistenza elettrica
RAS/T1 = Sonda aria
MWT/T3 = Sonda di minima MWT
B8/T2 = Sonda di Change-Over
Q1
= Sezionatore con un polo
protetto da fusibile
(raccomandato)
GNYE = Giallo/Verde
RD
= Rosso = Minima
OG
= Arancio = Media
BK
= Nero = Massima
BN
= Marrone
BU
= Blu
WH
= Bianco
GN
= Verde
YE
= Giallo
1
= Unità di controllo
2
= Unità di potenza
= Non può ricevere
3
la sonda MWT
• Impianto 2 tubi
(1 valvola)
A
• Termostatazione
sulla valvola
• Impianto 2 tubi
B
(1 valvola)
• Solo raffrescamento
• Impianto 4 tubi
(2 valvole)
C
• Termostatazione
sulle valvole
LEGEND
CT
= Wiring
terminal board
FCT
= Fan coil
terminal board
M
= Fan
Y1/Y2 = Water valve
(two tube unit)
Y2
= Hot water valve
or electrical heater
Y1
= Cold water valve
= Summer - cold air
= Winter - warm air
CO
= External season mode
switch-over
EH
= Electrical heater
RAS/T1 = Air probe
MWT/T3 = MWT low temperature
(cut-out thermostat)
B8/T2 = Change-Over sensor
Q1
= Circuit breakers
with one pole protected
by fuse (recommended)
GNYE = Yellow/Green
RD
= Red = Low
OG
= Orange = Medium
BK
= Black = High
BN
= Brown
BU
= Dark blue
WH
= White
GN
= Green
YE
= Yellow
1
= Control unit
2
= Power unit
= Cannot be connected
3
to MWT low temperature
cut-out thermostat
• 2-tube installation
(1 valve)
A
• Thermostatic control
on the valve
• 2-tube installation
B
(1 valve)
• Cooling only
• 4-tube installation
(2 valves)
C
• Thermostatic control
on the valves
UNT-SVX24D-XX
