3.4.4 Ventilation forcée
Les moteurs de la série 1PM6 sont à ventilation forcée. Le ventilateur est monté du côté B.
Précaution
À la surface des moteurs, on peut rencontrer des températures supérieures à 100° C.
Sens de circulation de l'air et sortie d'air, débit d'air, température ambiante et température du produit
réfrigérant
Tableau 3-14 Caractéristiques techniques de la ventilation forcée
Sens de circulation de l'air
Sortie de l'air
Débit d'air
Température ambiante et
température du produit
réfrigérant
Écartement minimal de l'environnement spécifique client

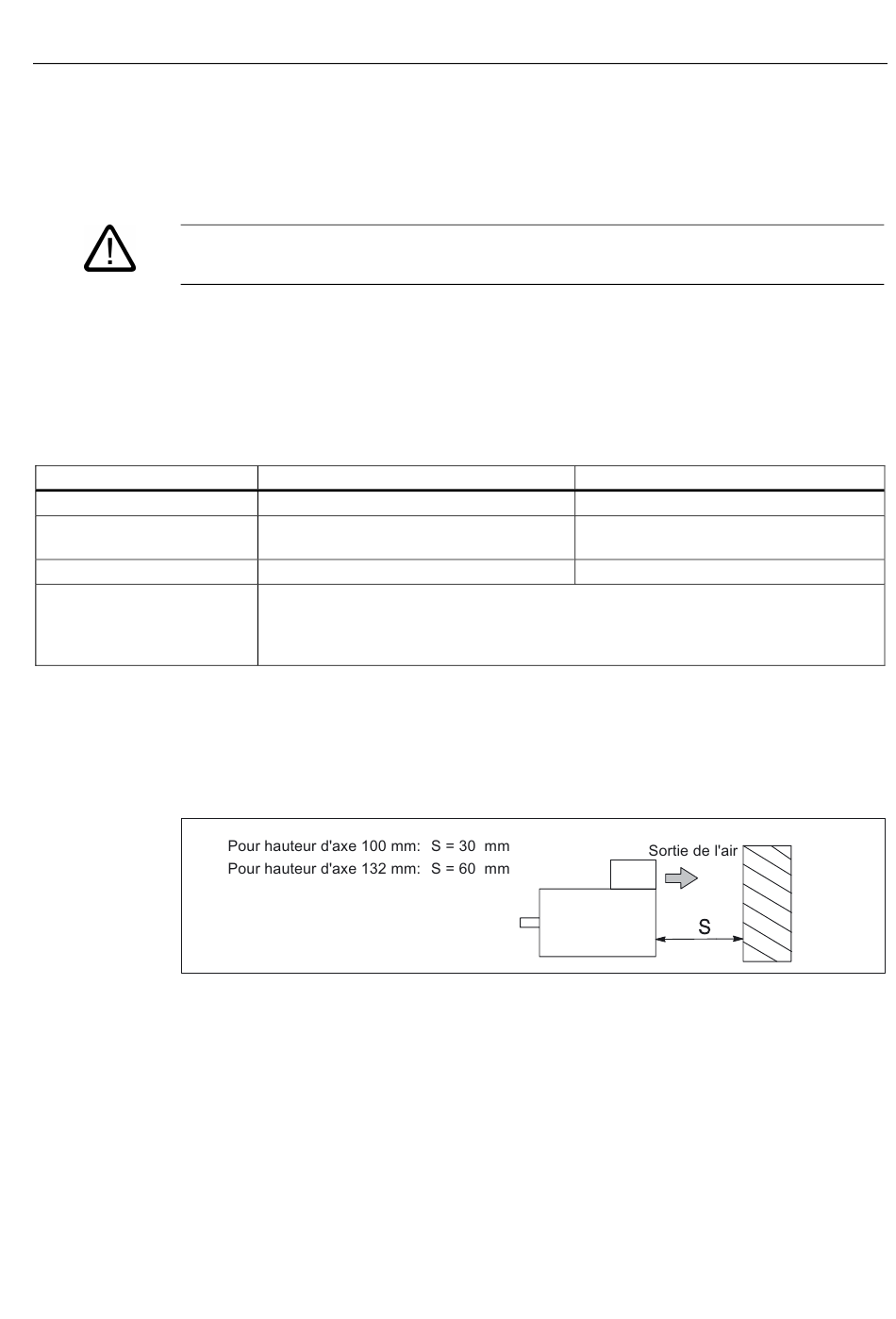

On doit respecter un écartement minimal S entre les ouvertures d'amenée et d'évacuation
d'air et les composants voisins (voir l'exemple illustré ci-dessous : ventilateur radial, sortie
d'air axiale BS)
Figure 3-9
Moteurs à arbre creux pour entraînements de broche principale 1PM6/1PM4
Manuel de configuration, (PPM), Édition 08/2005, 6SN1197-0AD03-0DP1
Hauteur d'axe 100
de AS vers BS
axiale, ventilateur pivotant sur 4 x 90 degrés
40 l/s
En service : T = –15° C jusqu'à +40° C (sans restriction)
Au stockage : T = –20° C jusqu'à +70° C
Quand la température augmente, la puissance assignée diminue comme suit :
T > 40° C à 50° C → réduction jusqu'à 92 % P
Écartement minimal des ouvertures d'amenée et d'évacuation d'air
Caractéristiques mécaniques
3.4 Refroidissement
Hauteur d'axe 132
de AS vers BS
axiale, ventilateur pivotant sur 4 x 90
degrés
105 l/s
