Manuel d'entretien – Advenger, 2800ST, 3800ST, BR 755, BR 855
Remplacement de l'actionneur de levage du plateau de lavage - Advenger /
BR 755, 855
1 Baisser le plateau de lavage conformément aux instructions figurant dans la section « Mode de test de service ».
2 Débrancher rapidement les batteries au niveau du connecteur de batterie Anderson rouge à l'intérieur du compartiment de batterie.
Cela est effectué non seulement pour des raisons de sécurité mais aussi pour empêcher le plateau de remonter.
3 Débrancher le connecteur de l'actionneur de levage du plateau. (Deux connecteurs pour le plateau REV)
4 Enlever les goupilles fendues des deux extrémités de l'actionneur.
5 Enlever l'actionneur du plateau.
6 En utilisant l'adaptateur de câble électrique de l'actionneur 56407502 du kit d'outillage d'entretien Nilfisk-Advance, régler les positions
des interrupteurs de fin de course d'extension et de rétraction comme indiqué dans la section « Réglage de l'écrou d'entraînement de
l'actionneur de levage du plateau de lavage ».
ATTENTION !
Un mauvais réglage de la butée inférieure peut provoquer des dommages au logement de ressort (F). (Plateaux à disques et
cylindriques)
7 Puis remonter les composants dans le sens inverse du démontage après avoir réglé la position de l'écrou d'entraînement.

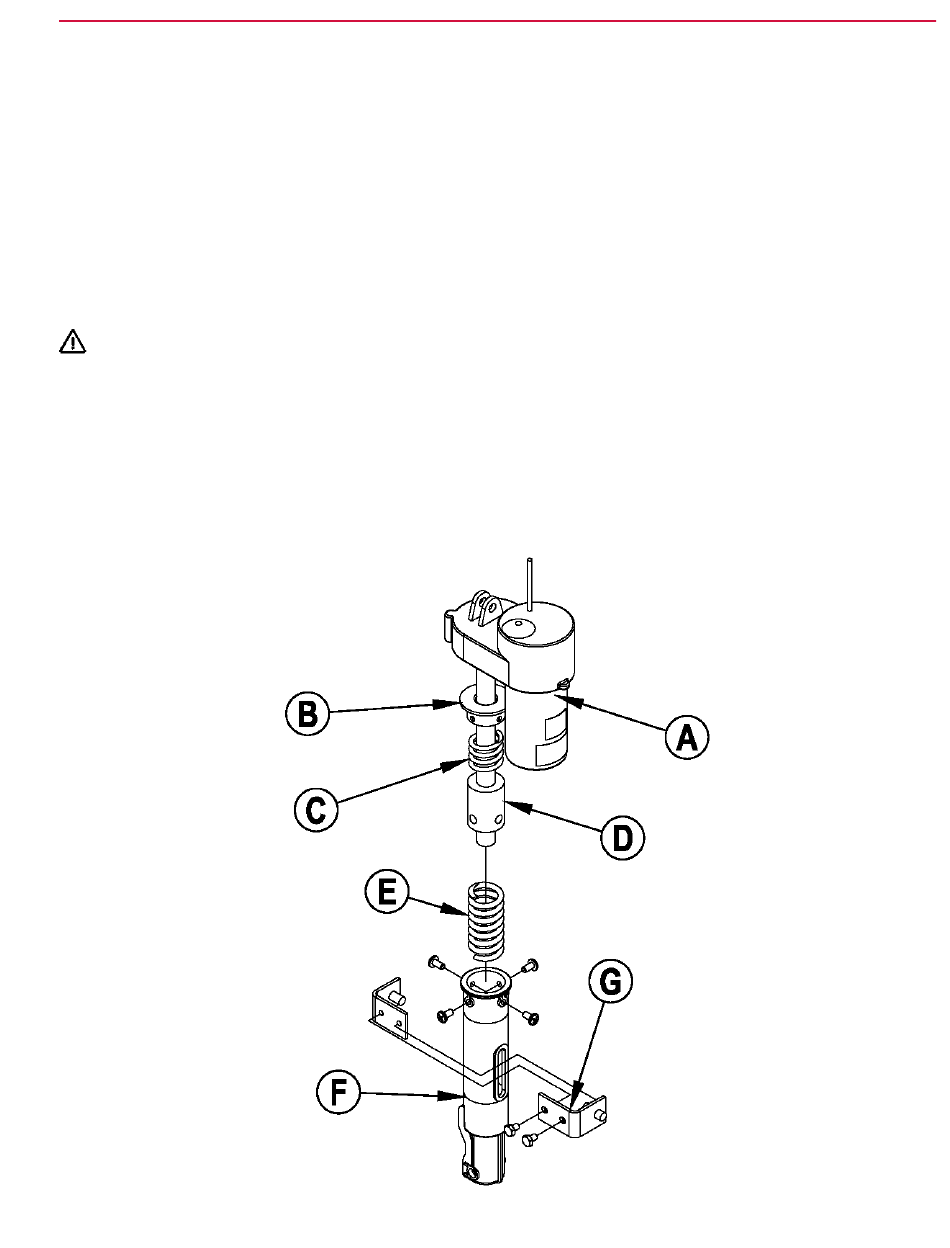

REMARQUE : pour remplacer une partie de ce groupe (éléments A - G), suivre ces instructions telles qu'elles s'appliquent, en notant
la position du composant sur le schéma à droite, et régler les butées d'extrémité de l'interrupteur de fin de course conformément aux
instructions figurant dans la section « Réglage de l'écrou d'entraînement de l'actionneur de levage du plateau de lavage ».
FIGURE 17
SYSTÈME DE RÉCURAGE 38
