Manuel d'entretien – Advenger, 2800ST, 3800ST, BR 755, BR 855
Remplacement de l'actionneur de levage de l'embouchure - Advenger / BR
755, 855
ATTENTION !
Le réservoir de récupération est lourd et il convient de faire très attention lors de sa dépose. Il est recommandé d'effectuer cette opération
à deux, ou d'utiliser une unité roulante de batterie.
1 Baisser le dispositif de raclage sur le sol puis débrancher le pack batterie au niveau du connecteur Anderson rouge dans le
compartiment à batteries.
2 Vidanger le réservoir de récupération au moyen du tuyau de vidange (31).
3 Débrancher le tuyau de l'embouchure du dispositif de raclage et enlever l'outil de sa structure.
4 Lever le siège et débrancher les connecteurs du moteur d'aspiration (et la balise d'avertissement le cas échéant) situés dans le
compartiment de batteries.
5 Ouvrir le réservoir de récupération articulé et saisir le bord intérieur supérieur du réservoir, puis tirer vers le haut pour le libérer de la
plate-forme de réservoir de solution. Guider le réservoir hors de l'arrière de la machine vers le sol.

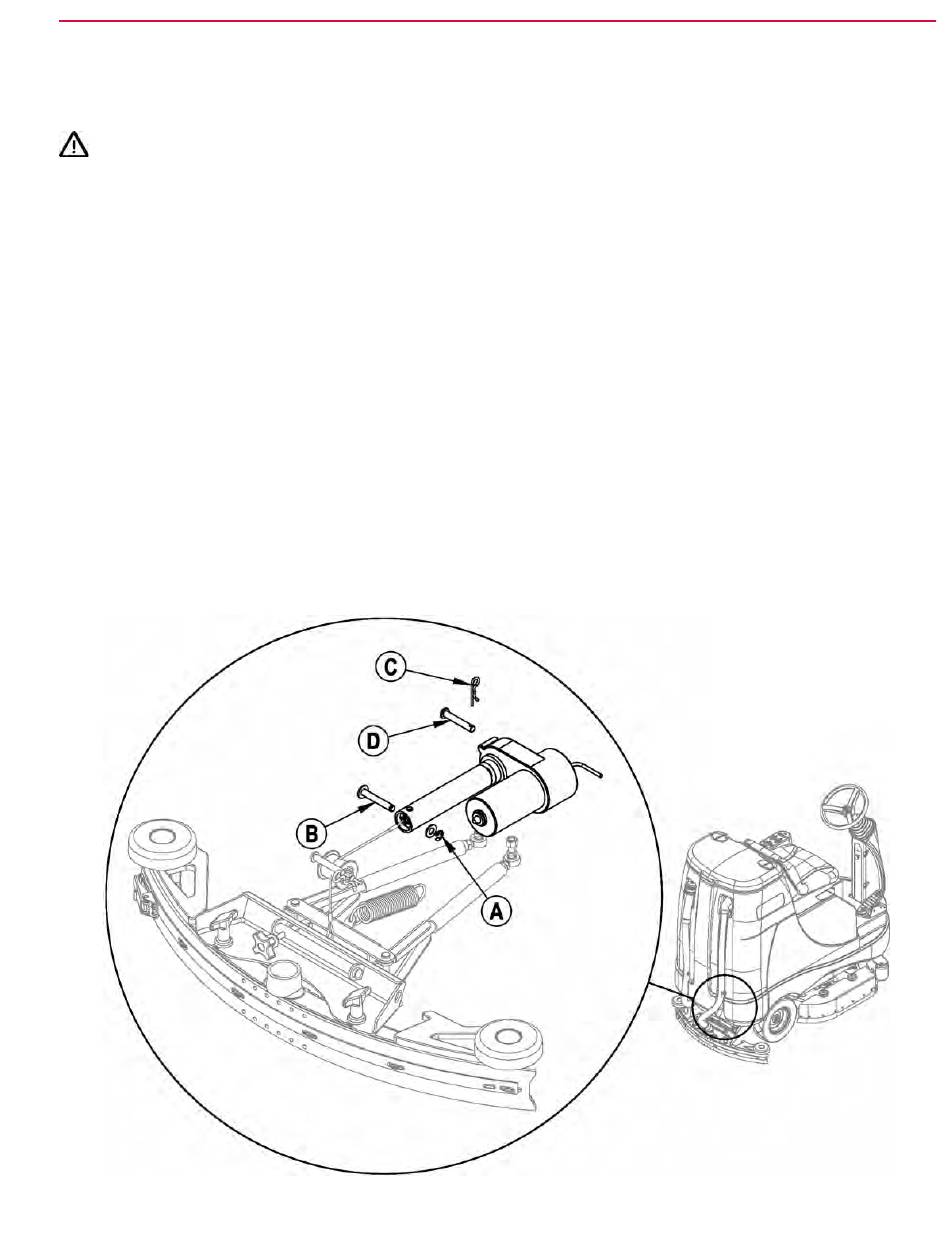

Voir Figure 9. Depuis l'arrière de la machine, enlever la bague de retenue (A) en fixant la broche du câble de levage (B) et séparer
6
la broche et le câble du logement de tube d'entraînement moteur et des structures de châssis. Remarque : Ne pas perdre les deux
entretoises de câbles en plastique positionnées dans le tube d'entraînement du moteur.
7 Localiser les attaches qui fixent le câblage du moteur au châssis et débrancher le faisceau de moteur
8 En passant sous la machine, enlever l'épingle (C) en fixant la broche du moteur de levage (D) et démonter le moteur de la structure
de châssis. Puis tirer le moteur vers l'avant de la machine pour l'enlever totalement.
REMARQUE : Les moteurs d'actionneur de levage de remplacement neufs ne sont pas fournis avec l'écrou de levage pré-réglé.
Suivre la procédure de « Réglage de l'écrou d'entraînement d'actionneur de levage de l'embouchure » en utilisant l'adaptateur de
câble électrique d'actionneur 56407502 pour régler le nouvel actionneur de levage aux réglages corrects :
9 Une fois cette opération terminée, remonter dans le sens contraire au démontage.
FIGURE 9
SYSTÈME D'EMBOUCHURE 27
