Sommaire des Matières pour FAAC TM45 R 15/17 M

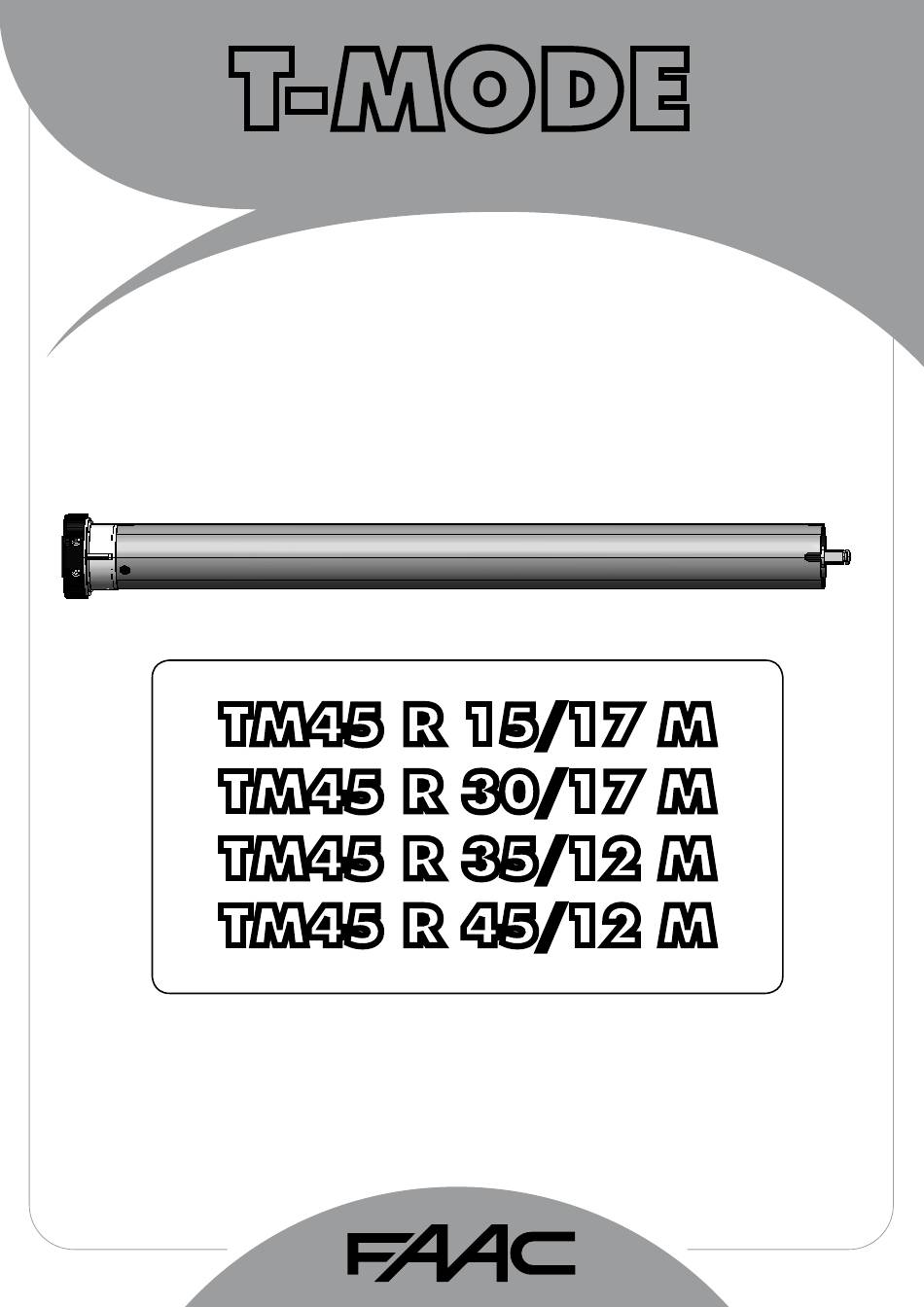

- Page 1 T-MODE TM45 R 15/17 M TM45 R 30/17 M TM45 R 35/12 M TM45 R 45/12 M...
- Page 2 Lire attentivement les instructions avant d’installer le produit. Ne pas connecter deux inverseurs au même moteur. Ce produit a été conçu et construit exclusivement pour Utiliser exclusivement, pour l’entretien, des pièces FAAC l’usage indiqué dans cette documentation. Toute autre originales.

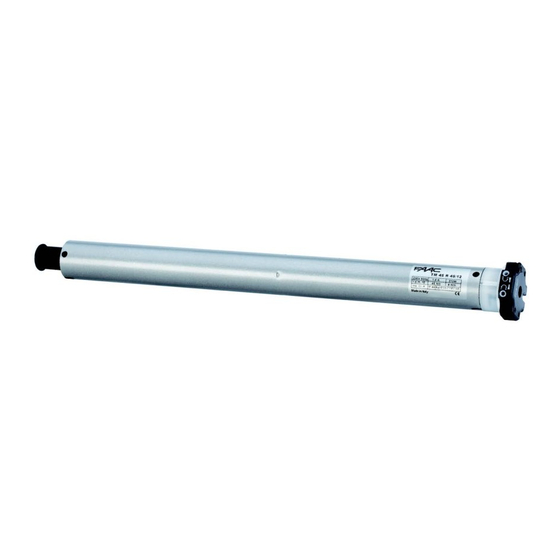

- Page 3 MOTEURS TUBULAIRES T-MODE 45 R M 1 DESCRIPTION a Moteur tubulaire. b Exemple d’adaptateur de la roue. (Accessoire) c Exemple d’adaptateur de la couronne. (Accessoire) d Bague de fin de course. e Outil de réglage des fins de course. f Vis de réglage des fins de course. g Exemple de support du moteur.
- Page 4 4 INSTALLATION AVANT DE PROCÉDER À L’INSTALLATION, CHOISIR: 1) L’ADAPTATEUR DE LA ROUE ET DE LA COURONNE (Fig.1 réf.b - c) INDIQUÉ POUR LE TYPE DE ROULEAU ADAPTATEUR DE LA COURONNE ROULEAU CALOTTE À ACTIONNER. MOTEUR TUBULAIRE TROU Ø 3.5 2) LE SUPPORT DU MOTEUR LE PLUS INDIQUÉ POUR L’APPLICATION 4.1 ASSEMBLAGE DU MOTEUR TUBULAIRE 1) Insérer l’adaptateur de la couronne (Fig.2 réf.a) dans le moteur tubulaire, jusqu’à...
- Page 5 4.3 CONNEXIONS ÉLECTRIQUES 1) Couper le courant électrique avant tout type d’intervention sur l’installation. 2) Prévoir sur le réseau d’alimentation de l’automatisme un interrupteur omnipolaire avec une distance d’ouverture des contacts égale ou supérieure à 3mm. Marron 1) Connecter les fils en provenance du moteur à un inverseur standard d’après le schéma de la figure 6. PHASE 2) Connecter l’inverseur à la ligne d’après la figure 6. Noir 3) Mettre l’électrorouleau sous tension.
- Page 6 Pour faciliter l’identification des vis de réglage des fins de course, faire référence aux figures 9 - 0 suivant le côté de montage du moteur (DR ou GAU), et à la configuration du caisson (interne ou externe). 5.1 RÉGLAGE DU FIN DE COURSE EN DESCENTE FIN DE COURSE CORRESPONDANT FIN DE COURSE CORRESPONDANT SENS DE ROTATION DU ROULEAU SENS DE ROTATION DU ROULEAU...
- Page 8 Les descriptions et les illustrations du présent manuel sont fournies à titre indicatif. FAAC se réserve le droit d’apporter à tout moment les modifications qu’elle jugera utiles sur ce produit tout en conservant les caractéristiques essentielles, sans devoir pour autant mettre à...
