Fournaise Foreman gainable à chauffage indirect et fonctionnant aux bicarburants

Installation du conduit

Ce chauffe-eau peut être raccordé au réseau de distribution d'eau
par le biais d'un conduit de distribution d'eau homologué.
Dispositifs de distribution de L.B. white.
• 12 po/30,48 cm de diamètre x 25 pi/7,62 m de conduit par
appareil de chauffage prise de courant. L.B. Pièce blanche #
500-30052, adaptateur de conduit non disponible requis.
• (CI500 / CI750), 16 po /40,64 cm de diamètre x 25 pi /7.62
kit de conduit, L.B. White pièce # 500-30076. Adaptateur de
conduit pièce # 500-30902 est requis.
– Un matériau de conduits de remplacement est acceptable, mais
doit être conforme aux exigences suivantes :
1. La température minimale de service des matériaux est de 300 °
F/149 °C
2. Conduit jusqu'à 100 pi /30,48 m peut être raccordé à l'appareil
de chauffage tant que la pression statique ne dépasse pas la
limite statique. Voir le tableau ci-dessous pour plus de détails.
L'augmentation de la pression statique réduira le débit et
provoquera l'arrêt de l'appareil en raison des limites de tem-
pérature élevées. Les courbures et les plis dans le conduit, ou
l'affaissement du conduit, sont tous susceptibles d'augmenter la
pression statique.
Modèle Max. Pression statique
CI230 1 po. w.c./0,25 kPa
CI500 / CI750 2,5 po. w.c./0,62 kPa
– Placer le conduit sous des matériaux pare-vent appropriés pour
les besoins du chantier.
3. Un conduit alternatif de 30 cm/12 po des fabricants suivants
peut être utilisé :
– Artic Helix - Norseman
– Artic Econorush – Norseman
– Série Hitex – NTI mondial
– Série Ventflex – NTI mondial
REMARQUE :
■ Lors de l'utilisation de conduit, faire en sorte que les courbures
soient maintenues au minimum. Un maximum de deux coudes
de 90 ° est autorisé.
■ La réduction du nombre de coudes veillera à ce que l'air chaud
sortant de la fournaise circule librement, ce qui empêche la
surchauffe. S'il y a des courbures excessives, les interrupteurs
de température élevée peuvent se déclencher.
FACULTATIF : Un kit de conduits de recirculation d'air avec
une longueur maximale de conduit de
25 pi /7,62 m peut être raccordé à l'entrée d'air d'alimentation de
l'appareil de chauffage.
CI230 16 po. / 40,6 cm de diamètre x 25 pi/7,62 m.
CI500/CI750 20 po. / 50,8 cm de diamètre x 25 pi/7,62 m.
Manuel du propriétaire • Foreman
Tuyau et régulateur
de gaz
REMARQUE : Le tuyau de gaz et le régulateur ne
sont pas expédiés avec l'appareil de chauffage. Ils sont
des accessoires optionnels et doivent être commandés
séparément
FOURNAISES FONCTIONNANT AU PROPANE
Régulateur à deux étages: 500-25141
Diamètre minimum du tuyau de gaz pour 15 pi de longueur.
CI230/CI500: 3/4 po.: 500-25965
CI750: 1 po.: 500-132047
1. Soulever le couvercle du réservoir.

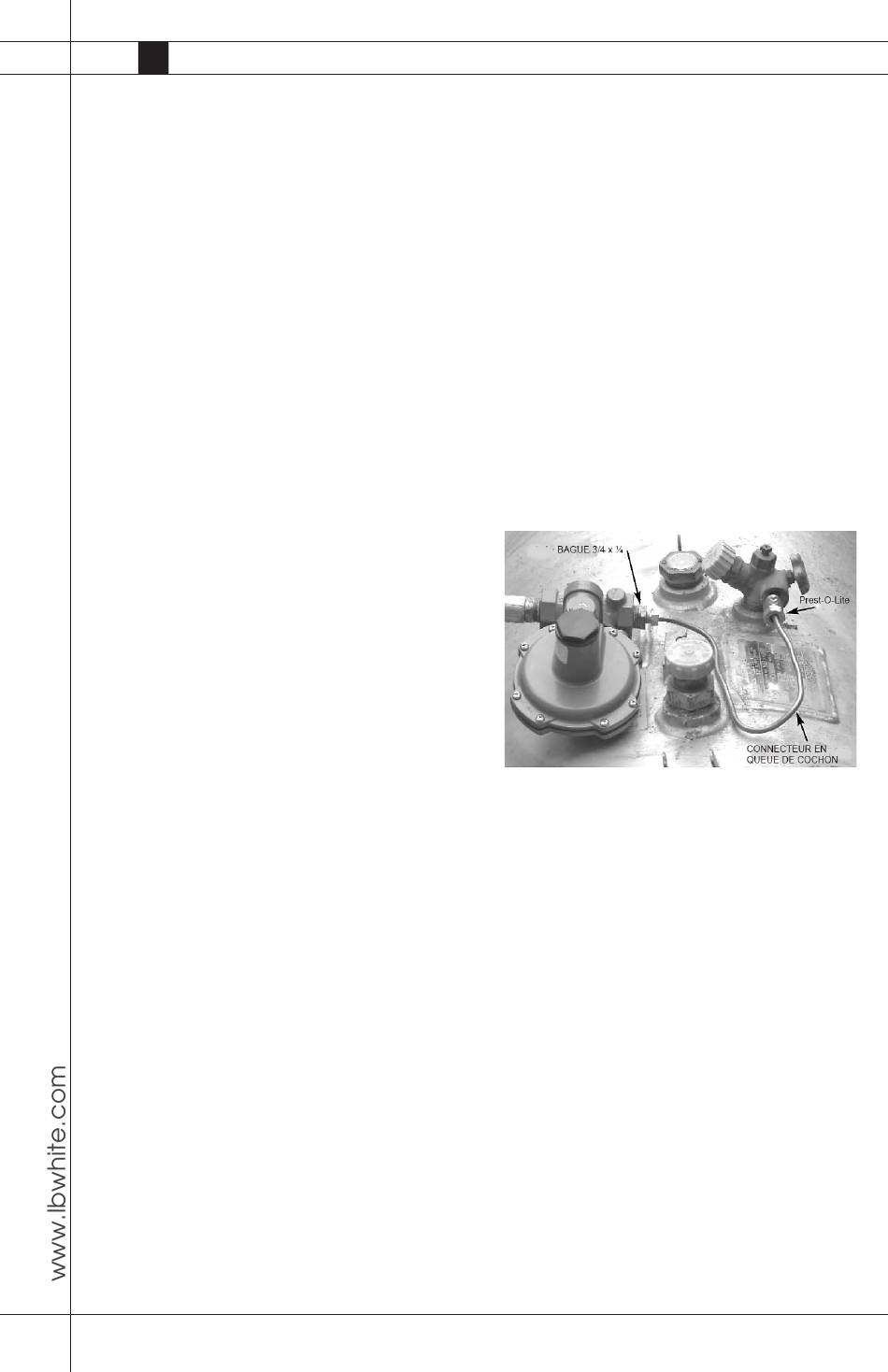

2. Assembler comme indiqué la douille, le connecteur en
queue de cochon et le régulateur. Serrer bien tous les
raccords.
3. Former avec précaution le connecteur pour assurer que
le régulateur sera pris en charge par le réservoir et que le
couvercle du robinet du réservoir permettra de protéger
le régulateur des conditions météorologiques.
4. Le filet du raccord Prest-O-Lite se visse dans le sens
antihoraire dans le robinet du réservoir. Serrer bien.
5. Ouvrir le robinet de la bonbonne.
6. Vérifier toutes les connexions au moyen d'un détecteur
de fuite approuvé. Fermer le couvercle du réservoir.
7. Lors du rangement ou du transport de la fournaise, s'as-
surer que le raccord du connecteur est protégé contre les
dommages et l'admission de saleté.
FOURNAISES AU GAZ NATUREL
-- Un régulateur doit être utilisé si la pression d'alimentation
du réchauffeur est supérieure à la pression d'entrée
maximale de 13,5 pouces de colonne d'eau (3,36 kPa).
- Connectez un régulateur à la conduite d'alimentation en
gaz naturel à l'aide des appareils de plomberie appropriés.
