Calefactor canalizado doble por combustible indirecto Foreman
NC

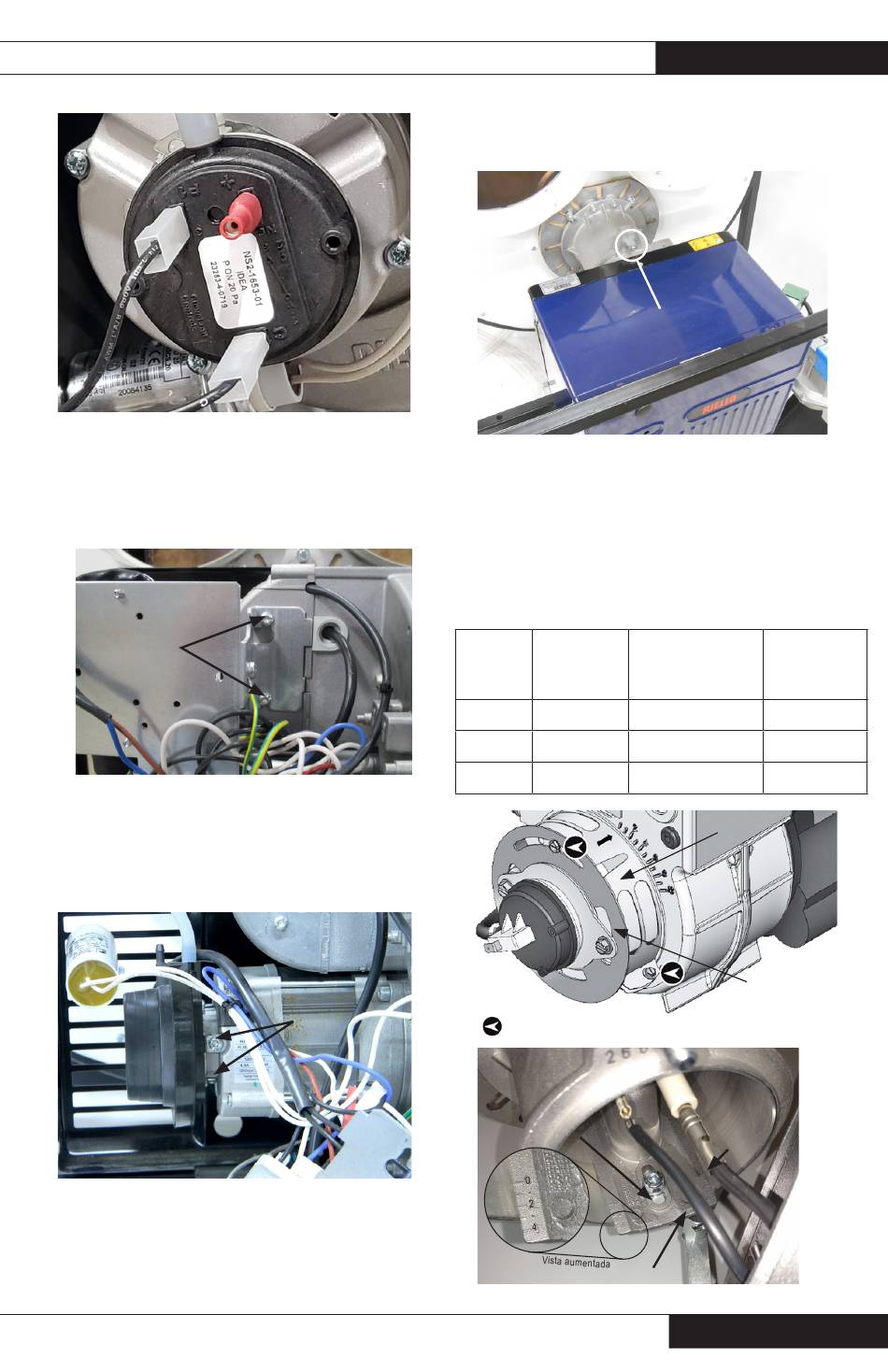

4. Inspeccione el tubo para detectar grietas o ranuras,
reemplace si es necesario.
5. Ubique y afloje los tornillos de par de ajuste de mon-
taje para el soporte del transformador de encendido.
Afloje
2 tornillos
6. Extraiga el .soporte del transformador de encendi-
do del chasis del quemador.
7. Ubique y afloje los dos tornillos de par de ajuste
de montaje del conmutador de accionamiento
neumático.
8. Para volver a instalar un interruptor nuevo, invierta el
procedimiento.
COM
Tornillos
Manual del usuario • Foreman
Orificio del quemador/Encendedor/Sensor de
llama
1. Extraiga la contratuerca.
Contratuerca
2. Tire del chasis del quemador hacia afuera.
3. Desconecte del encendedor su cable.
4. Desconecte del sensor de llama su cable.
5. Para Foreman 500/750, observe la posición del quemador.
Consulte la tabla de posiciones del quemador a continua-
ción para ver la configuración adecuada. La posición del
capataz 500 se muestra a continuación.
Model Posición del Posición de puerta
quemador de aire / obturador
CI230 N/A
CI500 3.0
CI750 5.0
= Apriete firmemente los tornillos de bloqueo después de realizar los ajustes
* Consulte la tabla del obturador de aire / banda de aire para conocer la posición correcta
Tornillo de
montaje
Cable del
sensor de
llama
25
Posición de la
banda de aire
10.0 3.0
4.0 N/A
6.5 N/A
Banda de
aire
Obturador
Cable de alta
tensión
