Section 1 : Montage et configuration
Fil vert
Interrupteur et faisceau de câbles pour chargeurs
à direction différentielle

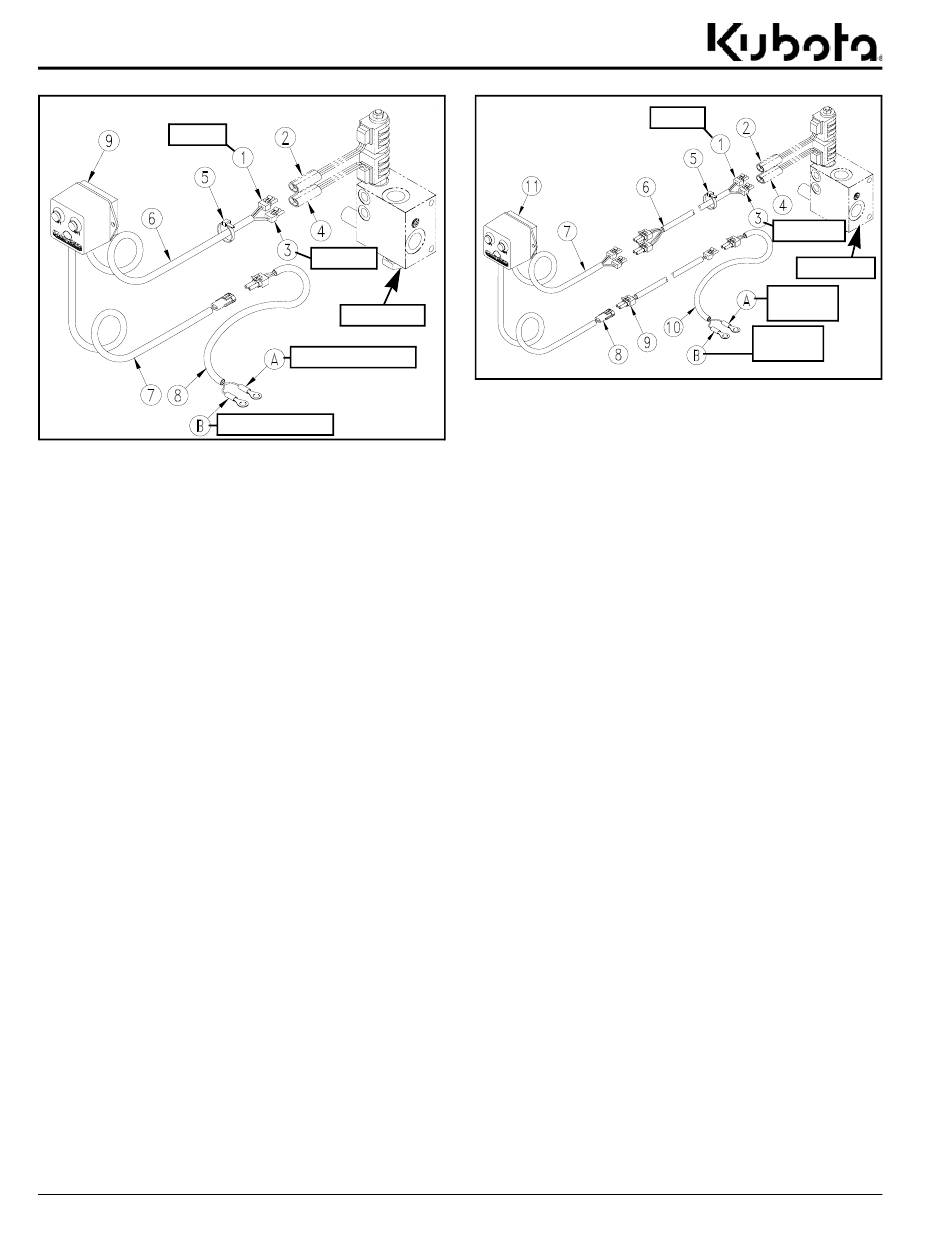

Figure 1-10
Faisceau de commande pour chargeur à
direction différentielle avec deux œillets
323-097A . . INTERRUPTEUR ET FAISCEAU DE CÂBLES
Consulter la Figure 1-10 :
Cet interrupteur et ce faisceau de câbles sont conçus pour fixer la
balayeuse orientable au chargeur à direction différentielle sans
utiliser un connecteur Deutsch à deux broches ou à 14 broches.
L'interrupteur de commande à deux boutons-poussoirs peut être
placé à environ 2,7 m (9 pi) de l'électrovalve.
1.
Déconnecter le fil de masse noir négatif (-) de la borne de
batterie du chargeur à direction différentielle (non illustrée).
2.
Fixer l'œillet du fil rouge positif (+) (A) à une source d'alimen-
tation de 12 volts. Serrer la quincaillerie de fixation.
3.
Fixer l'œillet du fil noir négatif (-) (B) à la masse. Serrer la
quincaillerie de fixation.
4.
Reconnecter le fil de masse noir négatif (-) à la batterie du
chargeur à direction différentielle. Serrer la quincaillerie de
fixation.
5.
L'interrupteur de commande à bouton-poussoir (n
monté à l'aide d'aimants sur la face arrière. Placer et monter
cet interrupteur dans un endroit pratique facile d'accès.
6.
Connecter le cordon d'alimentation (n
teur de commande (n
o
7).
7.
Brancher le connecteur du câble vert et noir (n
d'électrovalve supérieur (n
8.
Brancher le connecteur de câble rouge et blanc (n
câble d'électrovalve inférieur (n
9.
Passer à la rubrique « Contrôle opérationnel » à la
page 17.
16
Balayeuse orientable AP-AB72 et AP-AB84 323-033MK-FRC
Table des matières
Fil rouge
Électrovalve
Fil rouge positif (+)
Fil noir négatif (-)
o
9) est
o
8) au fil de l'interrup-
o
1) au câble
o
2).
o
3) au
o
4).
37130
Interrupteur et faisceau de câbles pour tracto-chargeurs
Faisceau de commande pour tracteur
37129
avec deux œillets
323-098A . . INTERRUPTEUR ET FAISCEAU DE CÂBLES
Consulter la Figure 1-11 :
Cet interrupteur et ce faisceau de câbles sont conçus pour fixer la
balayeuse orientable à un tracto-chargeur. L'interrupteur de
commande à deux boutons-poussoirs peut être placé à environ
5,5 m (18 pi) de l'électrovalve.
1.
Déconnecter le fil de masse noir négatif (-) de la borne de
batterie du chargeur à direction différentielle (non illustrée).
2.
Fixer l'œillet du fil rouge positif (+) (A) à une source d'alimen-
tation de 12 volts. Serrer la quincaillerie de fixation.
3.
Fixer l'œillet du fil noir négatif (-) (B) à la masse. Serrer la
quincaillerie de fixation.
4.
Reconnecter le fil de masse noir négatif (-) à la batterie du
chargeur à direction différentielle. Serrer la quincaillerie de
fixation.
5.
L'interrupteur de commande à bouton-poussoir (n
monté à l'aide d'aimants sur la face arrière. Placer et monter
cet interrupteur dans un endroit pratique facile d'accès.
6.
Connecter le cordon d'alimentation (n
(n
o
9).
7.
Connecter la rallonge (n
commande (n
8.
Connecter la rallonge à deux extrémités (n
l'interrupteur de commande (n
couleurs des câbles.
9.
Brancher le connecteur du câble vert et noir (n
d'électrovalve supérieur (n
10. Brancher le connecteur de câble rouge et blanc (n
câble d'électrovalve inférieur (n
11. Continuer à la rubrique « Contrôle opérationnel » à la
page 17.
Fil vert
Fil noir
négatif (-)
Figure 1-11
o
10) à la rallonge
o
9) au câble de l'interrupteur de
o
8).
o
7). S'assurer d'apparier les
o
2).
o
4).
Fil rouge
Électrovalve
Fil rouge
positif (+)
o
11) est
o
6) au câble de
o
1) au câble
o
3) au
25 novembre 2021
