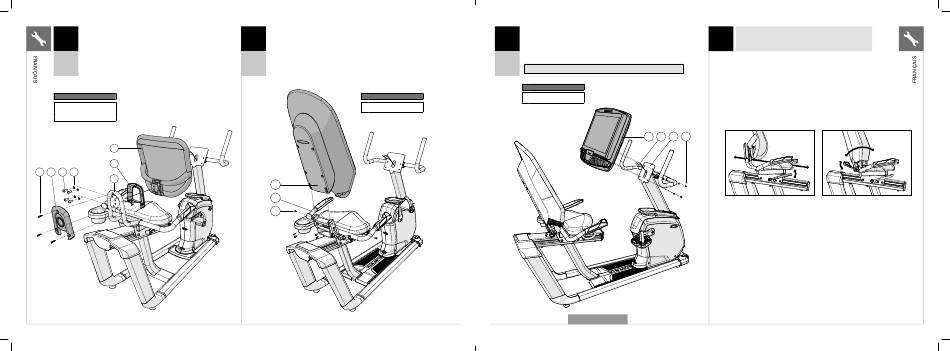

REMARQUE : Cette étape ne concerne que les modèles R30.
5
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
B Placez le COUVERCLE INTÉRIEUR (13) sur le DOSSIER
DE SELLE EN MESH (14) et fixez le DOSSIER DE SELLE
EN MESH (14) sur le CADRE DE SELLE (9) avec 4 BOULONS
R30
(C) et 4 RONDELLES ÉLASTIQUES (I). Réglages du couple :
23,1 Nm / 17 livres-pieds.
C Fixez le COUVERCLE EXTÉRIEUR (15) au CADRE DE SELLE (8)
et au COUVERCLE INTÉRIEUR (13) avec 3 VIS (J).
Matériel pour l'étape 5
Description
Qté
C
Boulon
4
I
Rondelle élastique
4
J
Vis
3
14
13
J
15
C
I
9
80
MXR20_AG_Bikes_r1_0_B.indd 80-81
MXR20_AG_Bikes_r1_0_B.indd 80-81
REMARQUE : Cette étape ne concerne que les modèles R50.
5
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 5.
B Fixez le DOSSIER DE SELLE EN MESH (14) au CADRE DE SELLE (9)
avec 6 BOULONS (I). Réglages du couple : 9,5 Nm / 7 livres-pieds.
R50
Matériel pour l'étape 5
Description
Qté
I
Boulon
6
14
9
I
A Ouvrez le KIT MATÉRIEL POUR L'ÉTAPE 6.
6
B Connectez les CÂBLES (1) à la CONSOLE (17) et rentrez avec précaution
l'excédent de câble dans le MÂT DE CONSOLE (2).
C Fixez la CONSOLE (17) au MÂT DE CONSOLE (2) avec 4 BOULONS (K).
R30
R50
Remarque : Veillez à ne pas pincer de fil lors de la fixation de la console.
Matériel pour l'étape 6
Description
Qté
K
Boulon
4
17
1
2
ILLUSTRATION R50
7
R30 / R50 LE MONTAGE EST TERMINÉ !
RÉGLAGE DE LA SELLE
Pour déterminer la bonne position de la selle, asseyez-vous sur celui-ci et placez
la plante de votre pied au centre de la pédale. Votre genou devrait être légèrement
plié à la position de pédale la plus tendue. Vous devriez pouvoir pédaler sans
bloquer vos genoux ni déplacer votre poids d'un côté à l'autre.
REMARQUE : Il est recommandé de ne pas s'asseoir sur la selle lors du réglage
de sa position.
K
POSITIONNEMENT DE LA SELLE
RÉGLAGE DU DOSSIER
DE SELLE (R50)
Pour régler, soulevez le levier de réglage
et maintenez-le. Puis, réglez la selle, en
Pour régler l'inclinaison du dossier de selle,
la faisant glisser, dans une plage
tournez le levier vers le bas (en sens
pédalage confortable (celle qui garde
anti-horaire) et penchez-vous sur le
une légère flexion de votre genou
dossier de selle en mesh jusqu'à la
pendant que vos jambes sont en position
position souhaitée. Une fois la position
étendue). Relâchez le levier pour
atteinte, tournez le levier vers le haut
verrouiller le mécanisme.
(sens horaire) jusqu'à ce qu'il soit bien
serré. Le dossier de selle est doté d'un
système de renvoi à ressort afin de faire
revenir le dossier de la selle en position
initiale lorsque le levier de réglage est
relâché et que l'utilisateur ne s'appuie
pas sur le dossier.
81
