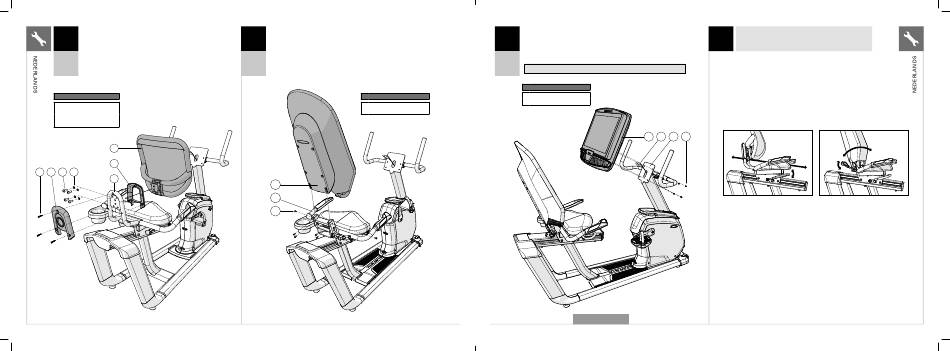

Matrix R30 Mode D'emploi page 11

LET OP: Deze stap geldt alleen voor R30-modellen.
5
A Open het MONTAGEMATERIAAL VOOR STAP 5.
B Plaats de BINNENAFDEKKING (13) op de GAAS-RUGLEUNING (14)
en bevestig de GAAS-RUGLEUNING (14) aan het ZITTINGFRAME (9)
met 4 BOUTEN (C) en 4 VEERRINGEN (I). Aanhaalmoment:
R30 23,1 Nm / 17 lb-ft.
C Bevestig de BUITENAFDEKKING (15) aan het ZADELFRAME (8)
en de BINNENAFDEKKING (13) met 3 SCHROEVEN (J).
Hardware voor stap 5
Beschrijving Aantal
C Bout 4
I Veerring 4
J Schroef 3
14
13
J 15 C I
9
20
MXR20_AG_Bikes_r1_0_B.indd 20-21 MXR20_AG_Bikes_r1_0_B.indd 20-21
LET OP: Deze stap geldt alleen voor R50-modellen.
5
A Open het MONTAGEMATERIAAL VOOR STAP 5.
B Bevestig de GAAS-RUGLEUNING (14) aan het ZITTINGFRAME (9)
met 6 BOUTEN (I). Aanhaalmoment: 9,5 Nm / 7 lb-ft.
R50
Hardware voor stap 5
Beschrijving Aantal
I Bout 6
14
9
I
A Open het MONTAGEMATERIAAL VOOR STAP 6.
6
B Sluit de KABELS (1) aan op de CONSOLE (17) en plaats de resterende
kabel voorzichtig in de CONSOLEMAST (2).
C Bevestig de CONSOLE (17) aan de CONSOLEMAST (2) met 4 BOUTEN (K).
R30
R50
Let op: Zorg dat er geen kabels beklemd raken als u de console bevestigt.
Hardware voor stap 6
Beschrijving Aantal
K Bout 4
17 1 2
R50 AFGEBEELD
7
R30 / R50 MONTAGE VOLTOOID!
ZADELVERSTELLING
Om de juiste zitpositie te bepalen gaat u op het zadel zitten en zet u de bal van
uw voet in het midden van het pedaal. Uw knie dient, met het pedaal in de laagste
positie, nog iets gebogen te zijn. U dient te kunnen trappen zonder uw knieën door
te strekken of uw gewicht van de ene naar de andere kant te hoeven verschuiven.
LET OP: Het is aan te raden om niet op het zadel te zitten terwijl u de positie
ervan aanpast.
K
ZADELPOSITIE INSTELLEN VAN DE
RUGLEUNING (R50)
Om het zadel in te stellen, tilt
u de verstelknop op en houdt u deze Om de kantelhoek van de rugleuning
vast. Schuif het zadel vervolgens aan te passen, draait u de knop naar
op positie waarin u comfortabel kunt beneden (tegen de klok in) en leunt u
trappen (dat is de hoogte waarbij achterover tegen de gaas-rugleuning
u een lichte buiging in de knie houdt tot de gewenste positie is bereikt.
terwijl de benen in de gestrekte Wanneer de positie is ingesteld, draait
stand staan). Laat de knop los om u de knop omhoog (met de klok mee)
het mechanisme te vergrendelen. totdat hij goed vastzit. De rugleuning
beschikt over een veerretoursysteem
om de rugleuning terug te brengen
naar de oorspronkelijke positie
wanneer de verstelknop wordt
losgelaten en de gebruiker niet
tegen de rugleuning leunt.
21
