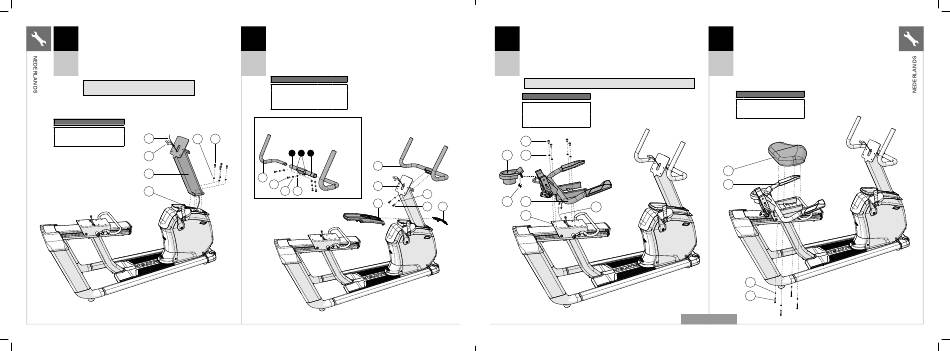

A Open het MONTAGEMATERIAAL VOOR STAP 1.
1
B Trek voorzichtig de KABELS (1) door de CONSOLEMAST (2)
met behulp van de GELEIDEDRAAD (3) die zich in de
CONSOLEMAST (2) bevindt. Gooi de geleidedraad weg.
C Bevestig de CONSOLEMAST (2) aan het HOOFDFRAME (4)
R30
met 4 BOUTEN (A) en 4 VEERRINGEN (B). Aanhaalmoment:
R50 23,1 Nm / 17 lb-ft.
Let op: Zorg dat er geen kabels beklemd raken
als u de consolemast bevestigt.
Hardware voor stap 1
Beschrijving Aantal
A Bout 4
3 B
B Veerring 4
1
2
4
18
MXR20_AG_Bikes_r1_0_B.indd 18-19 MXR20_AG_Bikes_r1_0_B.indd 18-19
A Open het MONTAGEMATERIAAL VOOR STAP 2.
2
B Schuif de BOVENAFDEKKING ACHTER (5) op de CONSOLEMAST (2) en klik hem vast.
C Schuif de BOVENAFDEKKING VOORZIJDE (6) op de CONSOLEMAST (2) en klik
hem vast.
R30
D Bevestig de HANDGREPEN (7) aan de CONSOLEMAST (2) met 2 BOUTEN (C)
en 2 VEERRINGEN (B). Aanhaalmoment: 23,1 Nm / 17 lb-ft.
R50
Hardware voor stap 2
Beschrijving R30 R50
C Bout 2 6
B Veerring 2 6
L Platte ring 0 4
R50
Y Gebruik de buitenste gaten voor
de XUR-console
A
Z Gebruik de binnenste gaten voor
alle andere consoles
Y Z Y
7
7
C
2
B L
5
A Open het MONTAGEMATERIAAL VOOR STAP 3.
3
B Bevestig de BIDONHOUDER (8) aan het ZITTINGFRAME (9)
met 2 SCHROEVEN (D).
C Bevestig het ZITTINGFRAME (9) aan de ZADELSCHUIF (10)
met 4 BOUTEN (E) en 4 VEERRINGEN (F). Aanhaalmoment:
R30
23,1 Nm / 17 lb-ft.
R50
D Sluit de KABELS (11) aan.
Let op: Zorg dat er geen kabels beklemd raken als u het zadelframe bevestigt.
Hardware voor stap 3
Beschrijving Aantal
D Schroef 2
E Bout 4
F Veerring 4
E
8 F
B
D 9
C 6 11
10
A Open het MONTAGEMATERIAAL VOOR STAP 4.
4
B Bevestig de ONDERKANT VAN DE ZITTING (12) aan het
ZITTINGFRAME (9) met 4 BOUTEN (G) en 4 VEERRINGEN (H).
Aanhaalmoment: 9,5 Nm / 7 lb-ft.
R30
R50
Hardware voor stap 4
Beschrijving Aantal
G Bout 4
H Veerring 4
12
9
H
G
R50 AFGEBEELD
19
